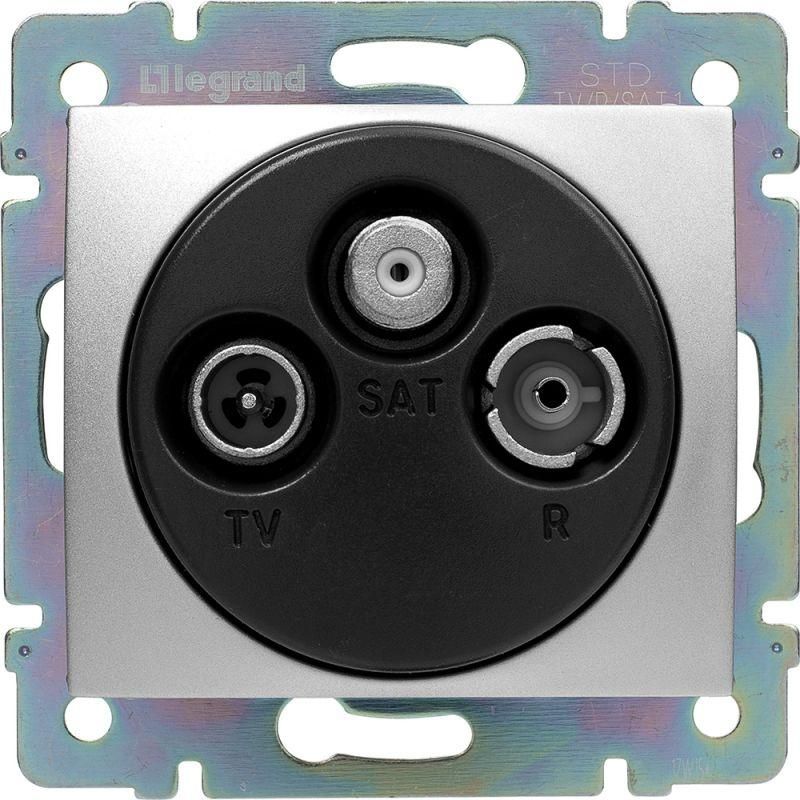

Механизм розетки TV-FM-SAT СП Valena оконечная алюм. Leg 770136 Legrand

Розетка телевизионная TV/FM/SAT оконечная 10 дБ от Legrand (серия Valena, артикул 770136) - это оконечный элемент для завершения шлейфовой схемы передачи телевизионного, FM-радио и спутникового сигнала. Подходит для скрытой установки в жилых и офисных помещениях, обеспечивает стабильную передачу сигналов в диапазоне 5–2400 МГц.

Назначение и область применения

Розетка TV/FM/SAT оконечная 10 дБ используется исключительно в конце линии - когда сигнал проходит через несколько проходных розеток и заканчивается здесь. Она не пропускает сигнал дальше, а поглощает избыток энергии, предотвращая отражения и помехи. Применяется в системах коллективной антенны (КА), спутникового ТВ и радио в многоквартирных домах, гостиницах, офисах. Не подходит для начала или середины цепочки - для этого нужны проходные розетки.

Технические характеристики

• Тип:** оконечная розетка TV-FM-SAT (однопостовая)
• Частотный диапазон: 5–2400 МГц (охватывает все аналоговые и цифровые каналы ТВ, FM-радио, SAT-сигналы)
• Потери на разветвлении: 10 дБ - фиксированный уровень затухания, обеспечивающий баланс сигнала в шлейфе
• Количество выходов: 3 (по одному для TВ, FM, SAT - каждый порт изолирован)
• Способ монтажа: скрытый (установка в подрозетник)
• Крепление: винтовое, надёжное фиксирование механизма в корпусе
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Температурный режим: от –5C до +40C - подходит для внутренней установки, не для улицы
• Материал корпуса: пластик с матовым лакированным алюминиевым покрытием
• Дистанционное питание: совместима с системами, где питание подаётся через коаксиальный кабель (например, активные антенны или усилители)
• Количество модулей: 0 - не занимает место в распределительном щите, монтируется как обычная розетка

Совместимость и монтаж

Розетка Valena 770136 совместима с любыми стандартными подрозетниками глубиной 40–50 мм. Для работы требуется только коаксиальный кабель типа RG-6 или аналогичный с F-разъёмом. Каждый вход (TВ, FM, SAT) подключается отдельным кабелем - перепутать нельзя. Механизм крепится винтами к рамке, накладка легко снимается для обслуживания. Нельзя использовать вместо проходной розетки - это вызовет потерю сигнала во всей цепи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных устройств. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. IP20 позволяет применять только внутри помещений. Совместима с системами дистанционного питания - напряжение до 24 В постоянного тока может подаваться по коаксиальному кабелю без риска повреждения розетки.

Преимущества

• Фиксированные потери 10 дБ гарантируют стабильный уровень сигнала в шлейфовой сети
• Трёхпортовое исполнение - один прибор заменяет три отдельные розетки
• Матовый алюминиевый цвет гармонирует с другими изделиями серии Valena
• Удобная винтовая система крепления - минимум люфта после установки
• Поддержка дистанционного питания - можно запитывать усилители без отдельного провода

Ограничения применения

• Не применяется в начале или середине шлейфа - только в конце
• Не предназначена для открытой установки или влажных зон (IP20)
• Не подходит для частот ниже 5 МГц - не используйте для HF-радио или других систем вне диапазона
• Не совместима с цифровыми интерфейсами HDMI, Ethernet - только RF-сигналы по коаксиалу
• Не рассчитана на работу при температурах ниже –5C - не устанавливать в неотапливаемых местах

Примеры использования

• Завершение шлейфа в квартире: сигнал от центральной антенны проходит через две проходные розетки и заканчивается этой - в комнате подключают ТВ, радио и спутниковую антенну одним прибором
• Офисный комплекс: в каждом кабинете установлены оконечные розетки, чтобы не было отражений сигнала в линии
• Гостиница: каждая комната имеет свою оконечную розетку, а усилитель сигнала питается дистанционно через тот же кабель

Практические советы

• Перед монтажом проверьте, что эта розетка действительно стоит в конце цепи - иначе весь сигнал будет теряться
• Используйте качественные F-коннекторы с плотной затяжкой - плохой контакт даёт те же эффекты, что и неверная схема
• Если нужна розетка для начала шлейфа - выбирайте проходную модель Valena, а не эту
• При использовании дистанционного питания убедитесь, что источник питания совместим с максимальным током 1 А и напряжением ≤24 В
• Не перегружайте порты - каждый предназначен только для своего типа сигнала (TВ, FM, SAT)
