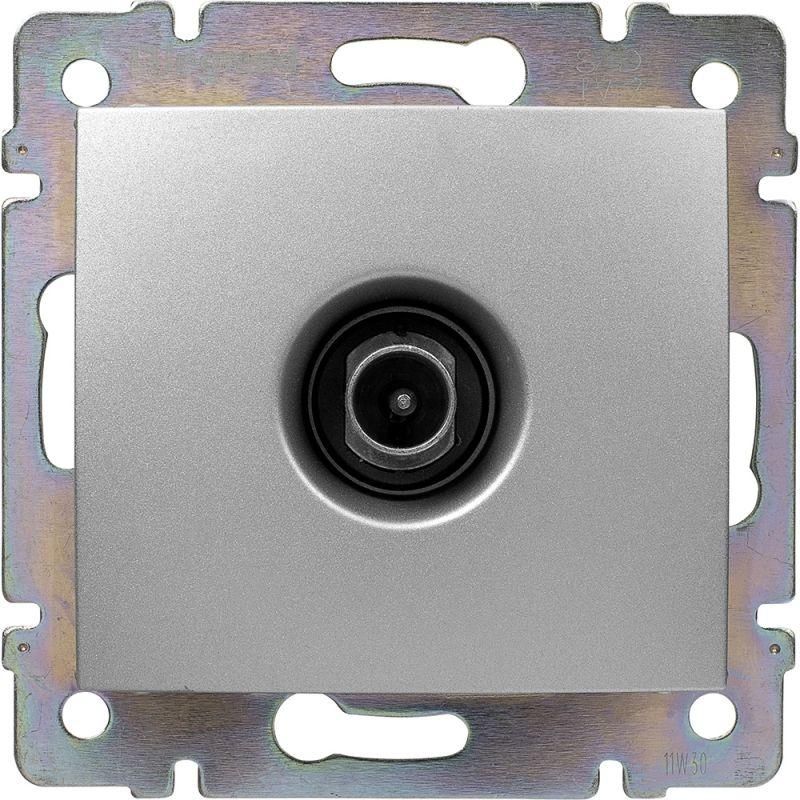

Механизм розетки TV СП Valena оконечная 10дБ алюм. Leg 770130 Legrand

Розетка телевизионная оконечная TV, 10 дБ, 2400 МГц, алюминий от Legrand (серия Valena Classic, артикул 770130) предназначена для завершения шлейфовой схемы подключения телевизионных сигналов. Она используется исключительно на конце линии, чтобы обеспечить согласование импеданса и предотвратить отражение сигнала, снижая помехи.

Назначение и область применения

Эта розетка — оконечная, то есть её задача — не передавать сигнал дальше, а поглощать избыток энергии в конце телевизионной цепочки. Применяется только в системах с последовательным подключением («шлейф»), где несколько TV-устройств подключены одно за другим через проходные розетки. На конце такой цепи устанавливают именно эту модель — она не заменяет обычную розетку для одного телевизора.

Подходит для установки в жилых домах, офисах, многоквартирных зданиях с распределённой антенной системой. Не используйте её как единственную точку подключения — сигнал будет слабым или отсутствовать.

Технические характеристики

• Тип: оконечная TV-розетка
• Потери при передаче: 10 дБ — специально подобранная величина для гашения отражений сигнала
• Частотный диапазон: 4–862 МГц — охватывает все аналоговые и цифровые TV-каналы, включая DVB-T/T2
• Количество выходов: 1
• Тип крепления: винтовое, фиксируется в монтажной коробке
• Способ монтажа: внутренний / скрытый — устанавливается в стену, выступает только лицевая панель
• Материал корпуса: пластик с матовым лакированным покрытием цвета алюминий
• Степень защиты IP20: защита от прикосновения пальцами, но не от воды и пыли — подходит только для сухих помещений
• Рабочая температура: от –5°C до +40°C — не рекомендуется для установки вне помещения или в неотапливаемых местах
• Количество модулей: 0 — не требует места в распределительном щите, монтируется как обычная розетка
• Наличие крышки: да — закрывается декоративной рамкой
• Комплектация: механизм с накладкой — всё необходимое для сборки в одной единице

Совместимость и монтаж

Розетка совместима с любыми стандартными TV-кабелями типа RG-6 или аналогичными с волновым сопротивлением 75 Ом. Подключение осуществляется через винтовые зажимы внутри механизма — провод вставляется и затягивается отверткой.

Установка выполняется в стандартную глубокую монтажную коробку (обычно 60–70 мм). Накладка имеет размеры, соответствующие сериям Valena и Valena Classic — легко сочетается с другими элементами этой же линейки. Кабель подводится сверху или сбоку — зависит от маршрута трассировки.

Не забудьте: эта розетка **не** работает как проходная. Её нельзя использовать в середине шлейфа — это вызовет потерю качества сигнала на всех устройствах после неё.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 гарантирует безопасность при использовании в сухих помещениях. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве — важный фактор для закрытых ниш и стеновых каналов.

Преимущества

• Специальная потеря 10 дБ оптимальна для подавления отражений в шлейфовых сетях — повышает качество картинки
• Матовое лакированное покрытие устойчиво к царапинам и хорошо сочетается с современной отделкой
• Компактный дизайн без лишних модулей позволяет экономить место в монтажной коробке
• Совместимость с серией Valena Classic — можно комбинировать с выключателями, USB-розетками и другими элементами того же дизайна

Ограничения применения

• Не применяется как одиночная розетка — если подключить один телевизор напрямую, сигнал будет сильно ослаблен
• Не подходит для наружной установки — IP20 не защищает от влаги и пыли
• Запрещено использовать в средах с температурой ниже –5°C или выше +40°C — возможна деформация материалов
• Не предназначен для работы с спутниковыми сигналами (SAT) — только для эфирного TV (DVB-T/T2)
• Не совместима с системами CATV с активными усилителями — требуется специализированная оконечная нагрузка

Примеры использования

• Шлейфовая система в квартире: антенна → проходная розетка в гостиной → проходная в спальне → оконечная розетка Valena 770130 в детской комнате
• Общедомовая антенна: распределитель → три этажа с проходными розетками → оконечная розетка TV на последнем этаже
• Офис с несколькими TV-мониторами: сигнал идет по кабелю вдоль коридора, последняя розетка — 770130, остальные — проходные

Практические советы

• Перед установкой проверьте, что ваша система действительно использует шлейфовую схему — если каждый телевизор подключен отдельно, вам нужна обычная TV-розетка без потерь
• При монтаже не перегибайте кабель — радиус изгиба должен быть не менее 5 см, иначе возникнет дополнительное затухание
• Если сигнал слабый даже после правильной установки — возможно, проблема в кабеле или делитере, а не в розетке
• Не путайте с розетками с встроенным усилителем — эта модель ничего не усиливает, только поглощает
• При замене старой розетки — обязательно отключите питание системы, если есть активные усилители в подвале или на крыше
