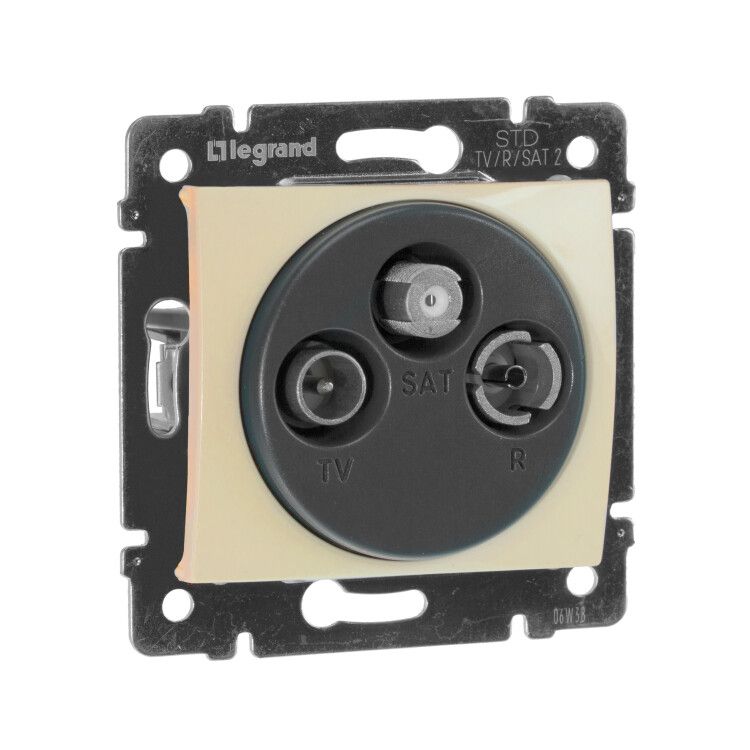

Розетка телевизионная оконечная TV/FM/SAT Valena 10дБ 2400МГц сл. кость Leg 774336 Legrand

Розетка телевизионная TV-FM-SAT оконечная 2400 МГц 10 дБ слоновая кость от Legrand (артикул 774336) предназначена для подключения телевизионного, FM-радио и спутникового сигналов в жилых и офисных помещениях. Эта оконечная розетка обеспечивает распределение сигнала с минимальными потерями и совместима с системами, требующими дистанционного питания усилителей.

Назначение и область применения

Розетка TV-FM-SAT оконечная 2400 МГц 10 дБ слоновая кость используется для завершения кабельной сети в многоквартирных домах, частных домах и коммерческих зданиях. Она позволяет одновременно подключить телевизор, радиоприёмник и спутниковый ресивер через один порт. Подходит для установки в местах, где требуется финальный точечный доступ к антенным сигналам - например, в гостиной, спальне или медиа-зоне.

Технические характеристики

• Частотный диапазон: 4–2400 МГц - поддерживает все современные аналоговые и цифровые каналы, включая DVB-T/T2, DVB-C, DVB-S/S2 и FM-радио.
• Потери в ответвителе: 10 дБ - оптимальный уровень затухания для равномерного распределения сигнала между несколькими устройствами без необходимости усиления на этом участке сети.
• Количество выходов: 3 - три разъёма F-типа для подключения трёх устройств: ТВ, FM, SAT.
• Дистанционное питание: да - позволяет передавать напряжение 15–24 В постоянного тока через коаксиальный кабель для питания активных элементов (например, усилителей или антенн с подсветкой).
• Степень защиты: IP20 - защищает от прикосновений пальцев и крупных предметов, но не от воды; подходит только для внутренней установки.
• Диапазон температур: от -5 до +40 C - работает в условиях обычного климатического контроля помещений.
• Материал корпуса: галоген-free пластик - безопасен при возгорании, не выделяет токсичных паров.
• Цвет и отделка: бежевый (слоновая кость), матовая поверхность с лакированным покрытием - сочетается с интерьерами в классическом и минималистском стиле.
• Способ монтажа: скрытый - устанавливается в стеновой коробке, не выступает над уровнем стены.
• Крепление: винтовое - надёжное фиксирование механизма в монтажной коробке.
• Количество постов: 1 - одна розетка занимает место одного стандартного поста.

Совместимость и монтаж

Розетка Legrand Valena Classic 774336 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъёмы. Для монтажа необходима стандартная глубокая монтажная коробка (80 мм) с предварительно проложенным кабелем. Установка выполняется после окончания штукатурных работ. Кабели подключаются к контактам внутри механизма - каждый вход помечен (TV/FM/SAT). Накладка легко снимается для обслуживания. Не требует специальных инструментов - достаточно отвертки и тестера для проверки целостности цепи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Отсутствие галогенов в составе пластика снижает риск образования ядовитых веществ при перегреве. Соответствует нормам EN 50083 и IEC 60728 для телевизионных систем. Применяется в соответствии с правилами PUE для слаботочных сетей.

Преимущества

• Универсальная комбинация трёх типов сигналов в одной розетке - экономит место и упрощает проводку.
• Поддержка дистанционного питания - исключает необходимость отдельного блока питания рядом с розеткой.
• Высокая стабильность сигнала благодаря низкому уровню потерь (10 дБ) и качественной экранировке.
• Эстетика: матовая бежевая поверхность не бросается в глаза и гармонирует с другими элементами интерьера из серии Valena.
• Простота замены - механизм можно заменить без вскрытия стены, если повредится накладка или контакты.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для подключения к высокочастотным системам выше 2400 МГц (например, некоторых спутниковых сервисов в KU-диапазоне).
• Не имеет встроенного усилителя - при длинных кабельных трассах (>30 м) возможна потеря качества сигнала, требующая внешнего усилителя.
• Не совместима с HDMI или Ethernet - только коаксиальные соединения.

Примеры использования

• Подключение телевизора, цифрового ресивера и FM-приёмника в комнате квартиры.
• Завершение кабельной сети в холле дома с подачей сигнала на несколько экранов.
• Интеграция в систему “умный дом” с управляемыми антеннами, требующими дистанционного питания.
• Альтернатива трём отдельным розеткам - снижает количество отверстий в стене и упрощает дизайн.

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, рассмотрите установку усилителя до этой розетки.
• При использовании дистанционного питания убедитесь, что источник питания (блок) установлен правильно и не создаёт помех.
• Не перегибайте кабель при подключении - радиус изгиба должен быть не менее 5 см, чтобы сохранить импеданс.
• Выбирайте этот вариант, если вам нужна одна розетка вместо трёх - особенно в ограниченном пространстве.
• Совместима с рамками серии Valena и Valena Classic - можно использовать одну рамку для нескольких розеток (электро+телевизионная).
