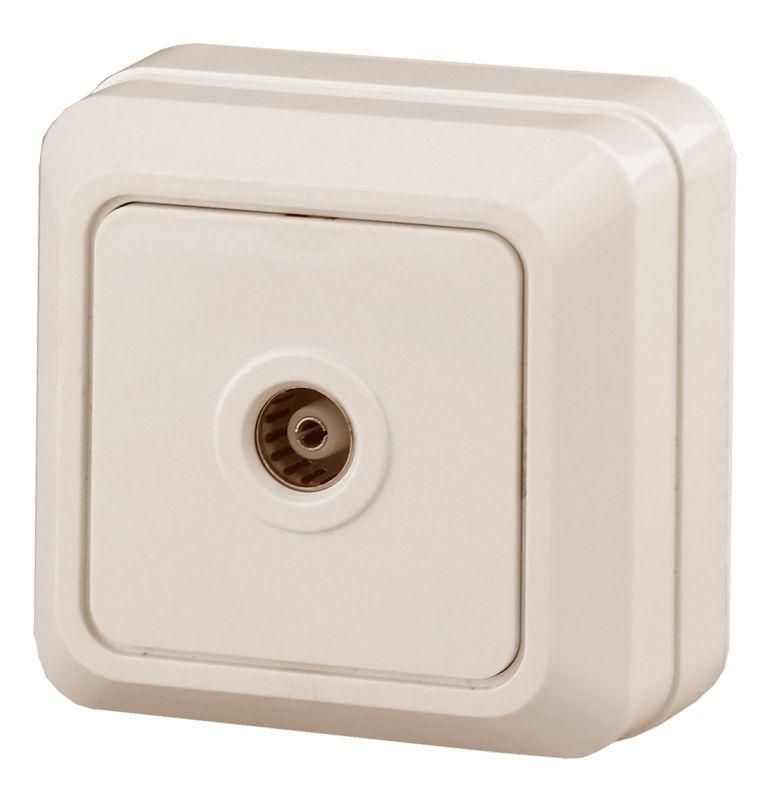

Розетка телевизионная одиночная TV ОП Quadro 2-301-02 IP20 сл. кость Intro Б0027659 ЭРА

Розетка телевизионная одиночная TV IP20 с заземляющим контактом от бренда ЭРА, модель Intro серии Quadro (артикул б0027659) предназначена для подключения телевизионного оборудования через коаксиальный разъём с обеспечением надёжного заземления. Устройство совмещает функциональность антенной розетки с безопасным подключением к сети переменного тока.

Назначение и область применения

Розетка телевизионная одиночная TV IP20 используется для подключения телевизоров, приставок, спутниковых приемников и других устройств, требующих одновременного питания от сети 220 В и сигнала от антенны или кабеля. Подходит для монтажа в жилых помещениях, офисах, гостиницах - там, где требуется компактное и безопасное решение для комбинированного подключения. Применяется в системах с распределённой сетью типа «звезда».

Технические характеристики

• Тип разъёма: TV (коаксиальный F-разъём для антенного кабеля)
• Количество выходов: 1 (один коаксиальный разъём + одна силовая розетка)
• Силовой контакт: 16 А, 250 В - позволяет подключать устройства мощностью до 3,5 кВт
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, не защищает от воды
• Частота сигнала: 2400 Гц - оптимальна для аналогового и цифрового телевещания
• Потери в ответвителе: 0 дБ - сигнал передаётся без ослабления
• Материал корпуса: негорючий термопласт
• Контакты: сталь и латунь - устойчивы к окислению и обеспечивают долгий срок службы
• Крепление: винтовое, на поверхность
• Способ монтажа: открытая установка
• Цвет: слоновая кость (нейтральный оттенок, легко сочетается с интерьером)

Совместимость и монтаж

Розетка Intro серии Quadro (б0027659) совместима со всеми стандартными коаксиальными кабелями RG-6 и RG-59, а также с любыми бытовыми приборами, использующими евровилку. Монтаж выполняется на стену с помощью винтов - подходит для деревянных, гипсокартонных и штукатуренных поверхностей. Для правильной работы необходимо соблюдать посадочные размеры: отверстия под крепёж расположены согласно стандарту для однопостовых розеток. Наличие заземляющего контакта требует подключения к контуру заземления в распределительной коробке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. Корпус выполнен из самозатухающего материала, что снижает риск возгорания. Отсутствие герметизации (IP20) делает её непригодной для влажных помещений - не устанавливать в ванных комнатах, на кухне рядом с мойкой или на улице. Соответствует нормам для электроустановок в жилых зданиях РФ.

Преимущества

• Объединяет два функциональных элемента - силовую розетку и TV-разъём - в одном устройстве, экономя место на стене
• Нулевые потери сигнала (0 дБ) гарантируют качественный приём телевизионного канала
• Латунные и стальные контакты устойчивы к коррозии и многократному подключению
• Негорючий пластик повышает пожарную безопасность
• Заземляющий контакт снижает помехи и защищает оборудование от перепадов напряжения

Ограничения применения

• Не предназначен для установки во влажных средах - IP20 не защищает от брызг и влаги
• Не подходит для монтажа в металлические короба или закрытые ниши без вентиляции - возможен перегрев
• Не имеет встроенного фильтра помех - при высоком уровне радиопомех рекомендуется использовать внешние фильтры
• Не совместима с системами «умный дом» без дополнительных контроллеров - управление только механическое

Примеры использования

• Подключение телевизора в гостиной - один выключатель, две провода (электро и антенна)
• Установка в комнате отдыха в отеле - минимизация числа точек подключения
• Монтаж в офисе для рабочей станции с телевизором и проектором
• Замена старой розетки в квартире при ремонте - совместима с существующей проводкой

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - плохой контакт вызывает потерю сигнала даже при 0 дБ потерь
• При подключении заземления используйте медный провод сечением не менее 2,5 мм2
• Не затягивайте винты слишком сильно - это может повредить латунные контакты внутри
• Если планируете подключать мощный телевизор или AV-систему, убедитесь, что сеть рассчитана на нагрузку 16 А
• Для лучшего сигнала используйте экранированный кабель и избегайте прокладки рядом с силовыми проводами
