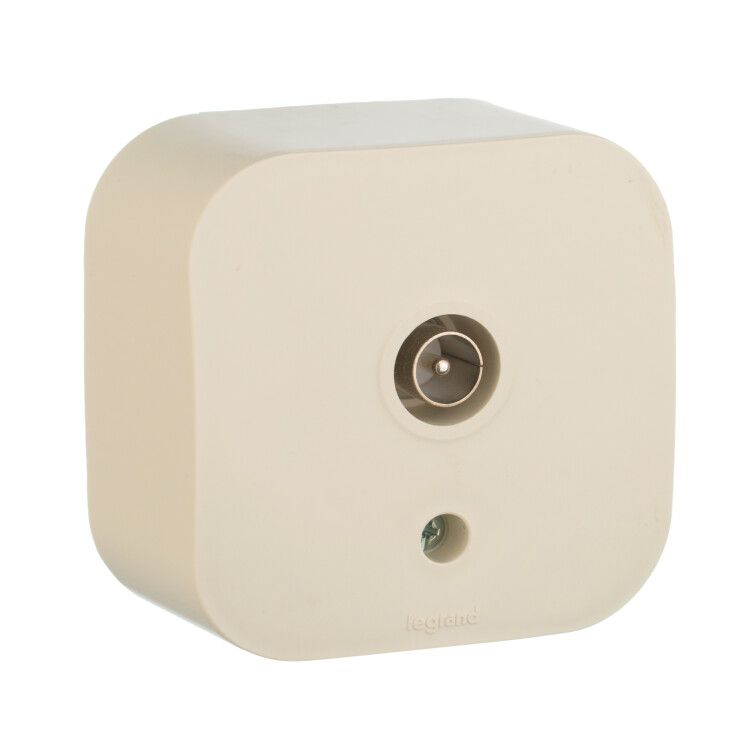

Розетка телевизионная TV 1-м ОП Quteo IP20 с топологией "звезда" сл. кость IEK 782245 Legrand

Розетка телевизионная TV наружная слоновая кость с топологией звезда от Legrand (артикул 782245) предназначена для подключения одного телевизора к антенне и построения распределённой телевизионной сети по схеме «звезда». Эта модель из серии Quteo обеспечивает надёжное соединение цифрового ТВ-сигнала в условиях открытой проводки.

Назначение и область применения

Розетка TV наружная слоновая кость с топологией звезда используется для подключения одного телевизионного приёмника к коаксиальному кабелю. Подходит для создания индивидуальных линий от центрального источника сигнала (антенны, спутникового ресивера, усилителя) к каждому телевизору — так называемая «звезда». Это исключает потери сигнала при делении канала между несколькими устройствами. Устройство применяется в жилых домах, офисах, гостиницах и других объектах, где требуется качественная передача цифрового ТВ-сигнала без помех.

Технические характеристики

• Тип розетки: оконечная (одиночная, не разветвляющая)
• Количество выходов: 1
• Тип соединителя: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 0–862 МГц — поддерживает все современные стандарты цифрового ТВ, DVB-T/T2, DVB-S/S2
• Потери в ответвителе: 1,5 дБ — минимальные потери сигнала при прохождении через контакт
• Степень защиты: IP20 — защищена от прикосновений пальцев и крупными предметами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: ударопрочный полипропилен
• Материал механизма: поликарбонат — негорючий, не проводит ток
• Цвет: бежевый (слоновая кость)
• Отделка поверхности: матовая, лакированная — устойчивая к царапинам и легко моется
• Диапазон рабочих температур: от –5 до +40 °C — не рекомендуется для установки на улице или в неотапливаемых помещениях зимой
• Количество постов: 1
• Содержит галогены: нет — соответствует экологическим нормам RoHS

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем типа RG-6, RG-59, имеющим F-разъём. Для монтажа доступны два способа:

• Открытая установка: крепится на стену с помощью шурупов. На корпусе есть перфорация — она позволяет точно вырезать отверстие под кабель без лишних усилий.
• Скрытая установка: в основании предусмотрено четыре преднарезанных отверстия для ввода кабеля в коробку. Подходит для монтажа в подрозетник или нишу.

Установка проста благодаря специальной форме основания — устройства легко выравниваются в ряд, даже если установлены рядом другие элементы серии Quteo. Крепление осуществляется стандартным методом: винты входят в заранее подготовленные точки.

Безопасность и стандарты

Розетка выполнена из материалов, не поддерживающих горение, и не проводит электрический ток — безопасна при случайном контакте. Соответствует требованиям безопасности для бытовых телевизионных систем. Наличие лакированного покрытия снижает риск накопления пыли и грязи. Сертификация по стандартам ЕС и РФ для аналогичных устройств подтверждается документацией производителя.

Преимущества

• Высокая точность передачи сигнала благодаря низким потерям (1,5 дБ)
• Удобный дизайн для монтажа как в открытую, так и в скрытую проводку
• Ударопрочный корпус — выдерживает механические нагрузки при эксплуатации
• Экологически безопасный материал без галогенов
• Совместимость с другими изделиями серии Quteo — единый стиль оформления интерьера
• Преднарезанные отверстия ускоряют монтаж и минимизируют ошибки

Ограничения применения

• Не предназначена для наружной установки — степень защиты IP20 не защищает от влаги и пыли
• Не работает при температурах ниже –5 °C — возможны хрупкость материала и потеря герметичности
• Не является активным устройством — не усиливает сигнал, требует наличия качественной антенной системы
• Подходит только для одноканального подключения — нельзя использовать как разветвитель

Примеры использования

• Подключение телевизора в комнате к центральной антенне в квартире
• Организация телевизионной сети в гостинице: каждый номер получает отдельную линию от усилителя
• Установка в офисе для подключения ТВ-мониторов к единому источнику сигнала
• Замена старой розетки при ремонте с сохранением существующего кабеля

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля — повреждённый экран вызывает помехи
• При использовании в скрытой проводке используйте кабели с медным центральным проводником — они лучше передают сигнал
• Не затягивайте фитинги слишком сильно — это может деформировать контакт и увеличить потери сигнала
• Если планируете несколько розеток в одном помещении — выбирайте одинаковые модели серии Quteo для единообразия
• Учитывайте посадочный диаметр: кабель должен свободно входить в отверстие, не пережимаясь
• При замене старой розетки — отключите питание всех источников сигнала, чтобы избежать импульсов
