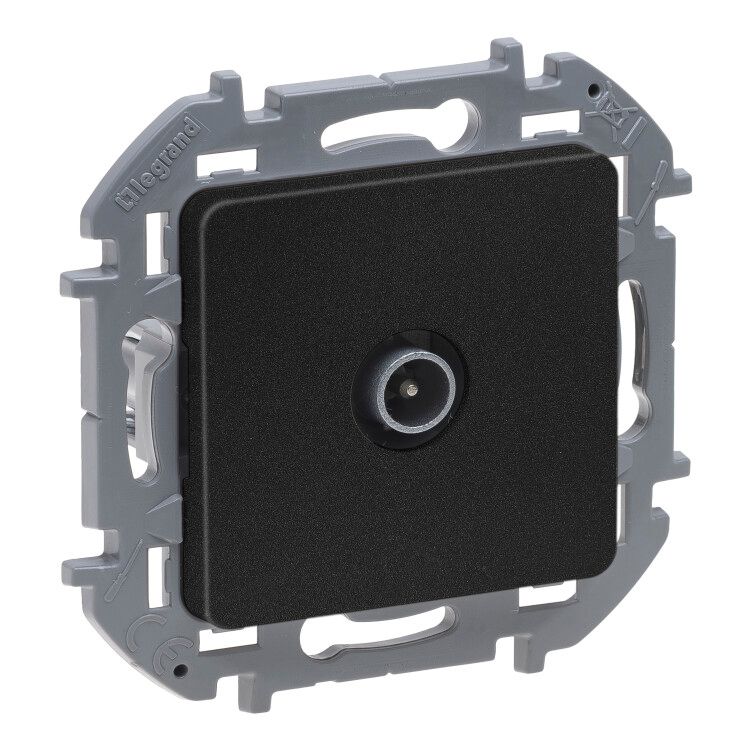

Розетка телевизионная оконечная TV Inspiria 10дБ 5-862мГц механизм антрацит IEK 673873 Legrand

Розетка телевизионная Legrand Inspiria 673873 - оконечная розетка с потерями сигнала 10 дБ, предназначена для подключения одного телевизора в схеме «шлейф». Антрацитовый корпус без рамки обеспечивает скрытую установку и совместим с системами Legrand Inspiria.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673873 используется для подключения одного TV-приёмника к центральной антенной линии. Подходит для организаций телевизионной сети по схеме «шлейф» - когда один кабель последовательно проходит через несколько точек подключения. Частотный диапазон 5–862 МГц позволяет принимать аналоговые, цифровые и DVB-T/T2 сигналы. Применяется в жилых домах, квартирах, офисах и общественных зданиях.

Технические характеристики

• Тип: оконечная розетка с одним выходом
• Частотный диапазон: 5–862 МГц (не 862 Гц - указано в ошибке в данных)
• Потери сигнала: 10 дБ - снижение мощности сигнала на входе для предотвращения перегрузки приёмника
• Тип разъёма: F-разъём (коаксиальный, для кабеля RG-6/RG-59)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт, лицевая панель - ABS-пластик
• Покрытие: глянцевое лакированное, цвет - антрацит
• Экранирование: класс A - снижает влияние внешних ЭМ-помех
• Способ монтажа: скрытая установка в подрозетник
• Крепление: в распор + на шурупы

Совместимость и монтаж

Розетка Legrand Inspiria 673873 совместима с любыми коаксиальными кабелями стандарта 75 Ом (RG-6, RG-59). Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель подключается безвинтовым коннектором - достаточно вставить провод до щелчка. Накладка фиксируется на механизм, рамка не предусмотрена - изделие устанавливается напрямую в стену. Совместима с другими элементами серии INSPIRIA по форме и размеру.

Безопасность и стандарты

Соответствует требованиям к телевизионному оборудованию в РФ и ЕС. Степень защиты IP20 исключает использование во влажных помещениях (ванная, бассейн, улица). Экранирование класса A соответствует нормам EN 50083-2 для подавления радиопомех. Не предназначен для работы с высокими напряжениями - только для слаботочных TV-сигналов.

Преимущества

• Безвинтовой коннектор - быстрое и надёжное подключение кабеля без инструментов
• Высокий уровень экранного затухания (класс A) - минимизация помех от Wi-Fi, мобильных базовых станций и других источников
• Устойчивый ABS-пластики - не выгорает на солнце, легко моется
• Глянцевая отделка - эстетичный вид, сочетается с современным интерьером
• Поддержка рекомендованного проектного ассортимента - гарантия совместимости с другими продуктами Legrand

Ограничения применения

• Не подходит для открытой установки - требует скрытого подрозетника
• IP20 - нельзя использовать в помещениях с повышенной влажностью
• 10 дБ потерь - не применяется в качестве ответвителя; для длинных линий (>50 м) возможна потеря качества сигнала
• Не работает с HDMI, Ethernet, USB - только RF-сигнал по коаксиальному кабелю

Примеры использования

• Подключение телевизора в спальне, где кабель приходит от центрального узла через другие комнаты
• Завершающая точка в шлейфе на кухне, после которой больше нет приёмников
• Установка в новостройках при реализации проекта с единым антенным входом
• Обновление старой системы - замена розеток с винтовыми контактами на более надёжные безвинтовые

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает эффективность экранирования
• Не используйте переходники и тройники перед этой розеткой - они увеличат суммарные потери выше допустимого уровня
• При прокладке шлейфа соблюдайте порядок: источник → ответвители → оконечная розетка. Последняя должна быть именно 10 дБ, чтобы не вызывать перегрузку
• Посадочный диаметр подрозетника - стандартный 68 мм, совпадает с большинством моделей Legrand
• Если сигнал слабый - рассмотрите возможность замены на розетку с меньшими потерями (например, 3 дБ), но только если она не является последней в цепи
