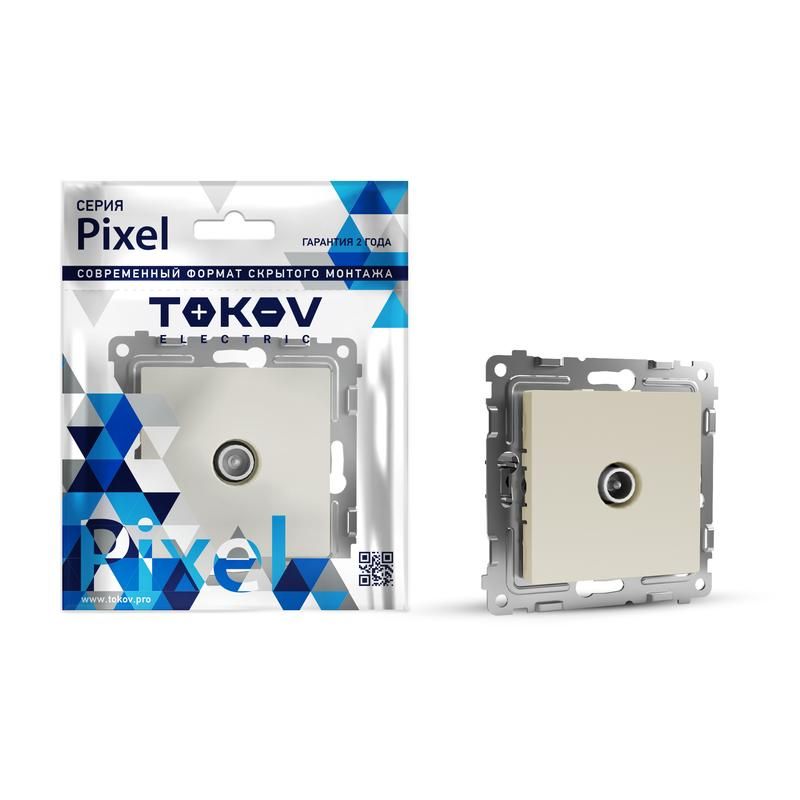

Розетка TV проходная СП Pixel 4DB механизм беж. TOKOV ELECTRIC TKE-PX-A1P-C02

Розетка антенная TV проходная СП 4DB mechanism бежевая от TOKOV ELECTRIC (артикул tke-px-a1p-c02) предназначена для надёжного подключения телевизионных кабелей в скрытых электромонтажных коробках. Проходной тип позволяет передавать сигнал дальше по цепи без потерь, что особенно важно при организации много точечных систем спутникового или цифрового ТВ.

Назначение и область применения

Эта розетка используется для подключения антенного кабеля (коаксиального) в жилых и офисных помещениях. Подходит для установки в стеновые коробки при скрытом монтаже. Благодаря проходному исполнению, она не разрывает сигнальную цепь - сигнал проходит через неё к следующей розетке или распределителю. Применяется в системах спутникового, эфирного и кабельного ТВ, где требуется последовательное соединение нескольких точек приема.

Технические характеристики

• Частотный диапазон: 5–2150 МГц - обеспечивает передачу всех современных телевизионных сигналов, включая DVB-T2, SAT, кабельное ТВ и даже некоторые интерактивные сервисы;
• Количество выходов: один вход и один выход - реализует функцию “проход” без необходимости использовать тройники или ответвители;
• Материал корпуса: пластик с пластиковым покрытием - устойчив к механическим повреждениям и не влияет на качество сигнала;
• Цвет: бежевый - гармонирует с большинством интерьерных решений и совместим с другими элементами бытовой электропроводки;
• Тип поверхности: блестящая - легко моется, не собирает пыль, сохраняет внешний вид долгое время;
• Способ монтажа: скрытая установка - встраивается в стеновую коробку, фиксируется винтами;
• Тип крепления: винты - обеспечивают прочную и долговечную фиксацию в монтажной коробке.

Совместимость и монтаж

Розетка совместима с коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими стандартный F-разъём. Для монтажа необходимо подготовить штробу и установочную коробку глубиной не менее 40 мм. Кабель зачищается до контакта с центральным проводником и оплёткой, затем вставляется в соответствующие зажимы внутри розетки. После этого устройство фиксируется в коробке двумя винтами. Убедитесь, что кабель не перегнут и не пережат - это снижает уровень помех.

Преимущества

• Проходная конструкция исключает необходимость в дополнительных переходниках и делителях, снижая риск потери сигнала;
• Широкий частотный диапазон гарантирует работу с любыми современными телевизионными стандартами;
• Пластиковое покрытие не окисляется и не теряет проводимости со временем;
• Фиксация винтами предотвращает люфт и случайное выдергивание кабеля;
• Бежевый цвет легко сочетается с декоративными рамками других розеток и выключателей.

Ограничения применения

• Не предназначен для работы с высокочастотными радиосигналами вне диапазона 5–2150 МГц - например, Wi-Fi 5 ГГц или мобильные сети;
• Не имеет защиты от перенапряжений - рекомендуется использовать дополнительно сургут-защиту на входе в дом;
• Не рассчитана на открытый монтаж - требует наличия скрытой установочной коробки;
• Подходит только для одиночного кабеля - нельзя подключить два кабеля одновременно без адаптеров.

Примеры использования

• Установка в квартире: одна розетка в гостиной, вторая - в спальне, сигнал проходит от антенного ввода через первую к второй;
• Настройка системы ТВ в многокомнатном доме с одним источником сигнала (антенна или спутниковый ресивер);
• Обустройство видеонаблюдения с использованием коаксиальных камер, где нужна последовательная маршрутизация сигнала.

Практические советы

• Перед монтажом проверьте целостность кабеля - изгибы и повреждения оплётки вызывают помехи;
• При затяжке винтов не переусердствуйте - можно повредить пластиковый корпус;
• Если розетка устанавливается рядом с силовой розеткой, соблюдайте минимум 15 см расстояния между кабелями - это снижает наводки;
• Для лучшего качества сигнала используйте качественные F-коннекторы и плотно закручивайте их на розетке;
• Артикул tke-px-a1p-c02 - часть серии Pixel от TOKOV ELECTRIC, которая отличается единым дизайном и совместимостью с другими изделиями этой линейки.
