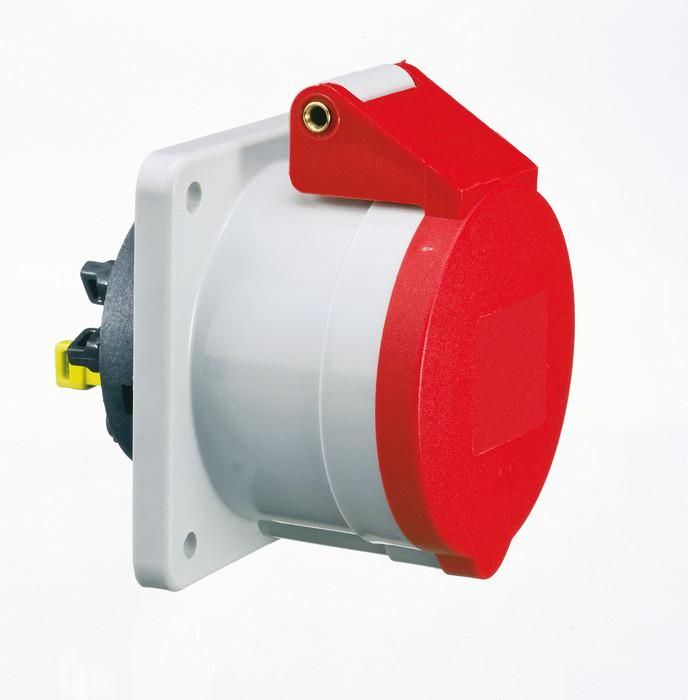

Розетка встраиваемая 16A 5р(3P+N+PE) 6h 400V IP44 Quick-Connect 132001 I 132001-Bals Bals

Розетка встраиваемая 16А 5P 3P+N+PE 6ч 400В IP44 Quick-Connect от Bals (артикул 132001) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влажности. Благодаря системе Quick-Connect установка занимает меньше времени, а красный цвет корпуса обеспечивает визуальное отличие от других розеток.

Назначение и область применения

Эта розетка используется для подключения трёхфазных устройств с рабочим напряжением до 400 В и током до 16 А. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров, где требуется устойчивый контакт и защита от внешних воздействий. Устанавливается в распределительных щитах, на стендах или в специализированных нишах внутри помещений.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных потребителей;
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и защитное заземление (PE);
• Напряжение: 400 В - соответствует стандартному трёхфазному сетевому напряжению в Европе и России;
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм, подходит для внутренней установки в цехах;
• Тип подключения: Безвинтовая клемма - позволяет быстро закрепить провода без отвёртки;
• Размер фланца: 75 мм - совпадает со стандартными отверстиями для встраивания;
• Положение заземляющего контакта: 6 часов - ориентирован вниз, что снижает риск попадания влаги;
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток;
• Расстояние между монтажными отверстиями: 60×60 мм - совместимо с большинством стандартных рамок и коробок;
• Ориентация подключения: Прямолинейная - провода выходят прямо из задней части, удобно при монтаже в шкафах;
• Цвет: Красный - визуально выделяет розетку среди других, помогает быстрее определить её назначение.

Совместимость и монтаж

Розетка встраивается в стандартную монтажную коробку с отверстием 75 мм. Монтажные отверстия расположены по схеме 60×60 мм - подходят для крепления к любым DIN-рейкам или металлическим платформам с этим шагом. Для подключения используйте одножильные медные провода сечением до 4 мм2. Безвинтовые клеммы работают с проводами без предварительной зачистки - достаточно вставить жилу до упора и слегка потянуть, чтобы проверить фиксацию. После установки обязательно проверьте плотность соединения каждого провода.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309 для промышленных соединителей. Наличие заземляющего контакта (PE) гарантирует безопасность при работе с оборудованием класса I. Цветовая маркировка и положение контактов исключают перепутывание фаз. Корпус изготовлен из самозатухающего пластика, соответствующего нормам UL94 V-2.

Преимущества

• Быстрый монтаж благодаря системе Quick-Connect - экономит время при сборке и обслуживании;
• Удобная ориентация заземляющего контакта в 6 часов снижает риск замыкания от капель воды;
• Яркий красный цвет упрощает идентификацию в комплексе нескольких розеток;
• Высокая степень защиты IP44 делает её пригодной для условий с возможным попаданием брызг;
• Стандартные габариты обеспечивают совместимость с широким спектром монтажных решений.

Ограничения применения

• Не предназначен для наружной установки - IP44 не защищает от прямого дождя или струй воды;
• Не рекомендуется использовать в средах с постоянным воздействием масел, растворителей или агрессивных паров - материал корпуса не рассчитан на такие условия;
• Подключение многожильных проводов требует использования наконечников - без них контакт может ослабнуть;
• Запрещено применять в помещениях с температурой ниже -25C или выше +55C - указанные границы не указаны в документации, но пластик теряет прочность вне диапазона 0–40C.

Примеры использования

• Подключение трехфазного станка с ЧПУ в механическом цеху;
• Размещение в распределительном щите на пищевом производстве для питания насосов;
• Использование в логистических зонах для зарядки электротележек;
• Фиксация на мобильных платформах, где нужна быстрая замена оборудования.

Практические советы

• Перед установкой убедитесь, что питание отключено - даже при использовании Quick-Connect работа под напряжением опасна;
• Проверьте соответствие сечения провода и допустимых значений - свыше 4 мм2 не войдут в клемму;
• Если розетка устанавливается рядом с другими элементами, учтите, что фланец имеет диаметр 75 мм - необходим свободный радиус около 80 мм;
• Для долговечности избегайте частых подключений/отключений под нагрузкой - лучше использовать рубильник перед розеткой;
• При групповой установке нескольких розеток Bals 132001 используйте одинаковые цвета - красный здесь не просто декор, а сигнал для оператора.
