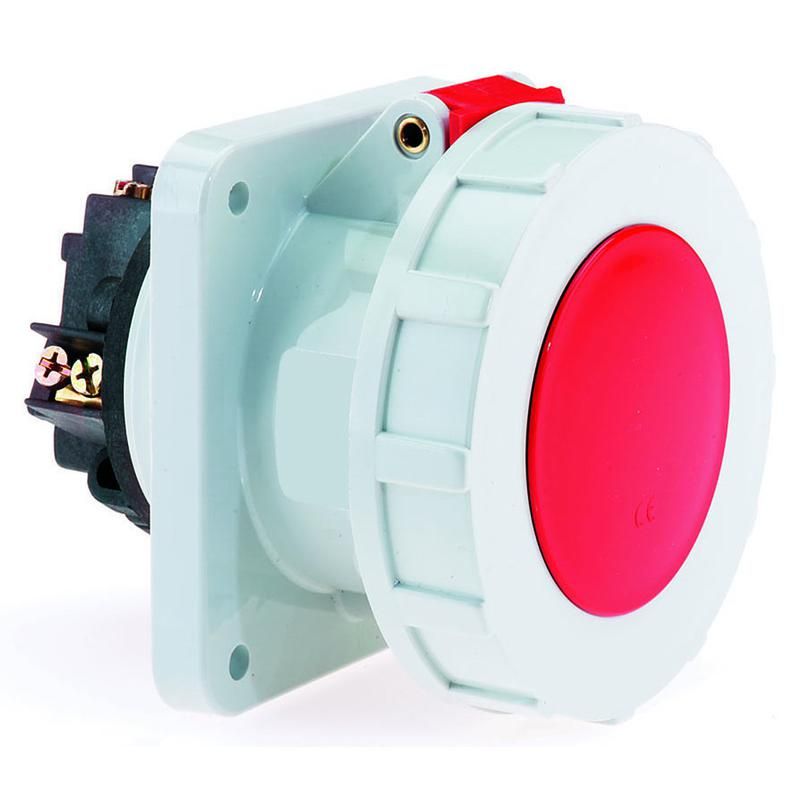

Розетка встраиваемая 63A 5р(3P+N+PE) 6h 400V IP67 13104 I 13104-Bals Bals

Розетка встраиваемая 63А 5P (3P+N+PE) 6h 400В IP67 от Bals - надёжное решение для подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул 13104-bals обеспечивает безопасную работу на объектах с жёсткими требованиями к защите от внешних воздействий.

Назначение и область применения

Эта розетка предназначена для постоянного подключения трёхфазного оборудования с заземлением. Подходит для промышленных условий: станков, сварочных аппаратов, компрессоров, конвейеров и других устройств, требующих питания 400 В и тока до 63 А. Благодаря высокой степени защиты IP67 её можно устанавливать на открытых площадках, в цехах с мойкой, на улице или в помещениях с высокой влажностью.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать оборудование большой мощности;
• Напряжение: 400 В - соответствует стандартному трёхфазному напряжению в промышленных сетях;
• Количество полюсов: 5 (3 фазы + N + PE) - полноценное подключение с защитным заземлением;
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов;
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям;
• Положение заземляющего контакта: 6 часов - ориентация контакта вниз, что снижает риск попадания воды внутрь при установке;
• Габариты: 100×107 мм - компактный размер для встраивания в стену или панель;
• Расстояние между отверстиями для крепления: 77×85 мм - совместимо с типовыми монтажными коробками;
• Цвет: красный - визуально отличается от бытовых розеток, предупреждает о высокой мощности;
• Оrientация подключения: прямолинейная - провода выходят прямо из задней части, удобно при сквозном монтаже.

Совместимость и монтаж

Розетка 13104-bals рассчитана на установку в стандартные металлические или пластиковые монтажные коробки глубиной не менее 60 мм. Для монтажа требуется подготовить отверстие по габаритам 100×107 мм. Крепление осуществляется через два отверстия с шагом 77×85 мм. Перед подключением обязательно отключите питание. Убедитесь, что сечение проводов соответствует нагрузке 63 А - рекомендовано использовать медные провода сечением не менее 10–16 мм2. Винтовые клеммы затягиваются усилием 1,5–2 Нм - перетягивать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 для штепсельных соединений промышленного типа. Конструкция исключает случайное подключение бытовых вилок благодаря специальной форме контактов и цветовой сигнализации. Защита IP67 гарантирует безопасность даже при прямом воздействии воды или паров.

Преимущества

• Высокая степень защиты IP67 делает розетку пригодной для самых сложных сред - от цехов с мойкой до уличных площадок;
• Чёткая ориентация заземляющего контакта в положении «6 часов» минимизирует риск попадания влаги;
• Красный цвет служит предупреждающим сигналом - легко отличить от бытовых розеток;
• Прямолинейная ориентация подключения упрощает прокладку кабеля и снижает риск перегибов;
• Надёжные винтовые клеммы позволяют многократно демонтировать и переустанавливать без потери качества контакта.

Ограничения применения

• Не предназначен для частого подключения/отключения - не имеет механизма замыкания/размыкания под нагрузкой; для этого нужны контакторы или рубильники;
• Не следует использовать в местах с постоянным воздействием пара выше 80 C - материал корпуса теряет прочность при длительном нагреве;
• Запрещено применять с током более 63 А - возможен перегрев и деформация клемм;
• Не подходит для установки в взрывоопасных зонах - отсутствует сертификат Ex.

Примеры использования

• Подключение трехфазного станка с ЧПУ на заводе;
• Розетка для сварочного аппарата на автосервисе;
• Питание насосной группы на очистных сооружениях;
• Временная точка питания для мобильного оборудования на стройплощадке;
• Фиксированная розетка для компрессора в пищевой промышленности с регулярной мойкой оборудования.

Практические советы

• Перед установкой проверьте соответствие диаметра входного кабеля и размера проходного отверстия в розетке - он должен позволять свободно протянуть жилы без пережима;
• При использовании в холодных условиях (ниже –20 C) перед монтажом прогрейте розетку до комнатной температуры - пластик становится хрупким;
• Обязательно используйте пробку или заглушку, когда розетка не используется - это сохраняет защиту IP67;
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях вибраций или высокой влажности;
• При замене старой розетки убедитесь, что новая модель 13104-bals точно совпадает по расстоянию между отверстиями (77×85 мм) - иначе потребуется доработка монтажной коробки.
