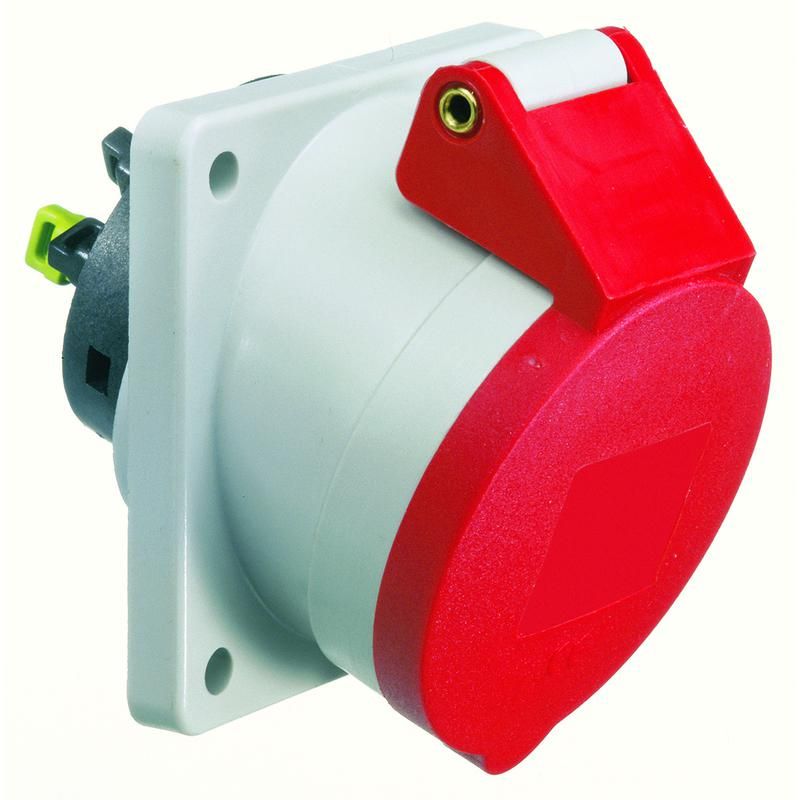

Розетка встраиваемая наклонная 16A 5р(3P+N+PE) 6h 400V IP44 QС 87х71 12741 I 12741-Bals Bals

Встраиваемая розетка Bals 12741 - это надёжное решение для подключения трёхфазного оборудования с заземлением в условиях повышенной влажности или запылённости. Наклонный дизайн и красный цвет обеспечивают удобство визуального определения и доступа, особенно в плотных распределительных щитах.

Назначение и область применения

Розетка Bals 12741 предназначена для постоянного подключения трёхфазных потребителей с нулём и заземлением - например, станков, насосов, компрессоров, конвейеров. Подходит для установки в распределительных шкафах, на стендах, в цехах и других промышленных помещениях. Наклонное положение упрощает подключение штепселей даже в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 5 (3 фазы + N + PE) - обеспечивает полноценное подключение с защитным заземлением
• Степень защиты: IP44 - защищает от брызг воды и твёрдых частиц размером более 1 мм
• Тип подключения: безвинтовая клемма - быстрый монтаж проводов без инструментов
• Ориентация: наклонная - контактная группа расположена под углом для удобного ввода вилки
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством промышленных вилок
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям
• Габариты: 71×87 мм - компактный формат для плотной компоновки
• Расстояние между монтажными отверстиями: 52×70 мм - совместимо со стандартными монтажными рамками
• Цвет: красный - визуально отличается от других розеток, снижает риск ошибочного подключения

Совместимость и монтаж

Розетка Bals 12741 устанавливается в стандартные прямоугольные ниши глубиной не менее 50 мм. Монтажные отверстия с шагом 52×70 мм позволяют закрепить её на DIN-рейке через специальную платформу или в панель с предварительно просверленными отверстиями. Безвинтовые клеммы принимают одножильные и многожильные провода сечением до 4 мм2. Перед подключением убедитесь, что провода зачищены на 9–10 мм и полностью введены в клемму - проверьте фиксацию легким рывком.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 и ГОСТ Р 51321.1. Контакты выполнены из медных сплавов с серебряным покрытием, что гарантирует долгий срок службы при частых подключениях. Защита IP44 позволяет использовать розетку в помещениях с высокой влажностью, но не рекомендует её применение в условиях прямого потока воды или на улице.

Преимущества

• Удобная наклонная форма - вилка вставляется под углом, не задевая соседние элементы
• Быстрый монтаж - безвинтовые клеммы исключают необходимость отверток
• Чёткая визуальная идентификация - красный цвет сразу указывает на трёхфазное подключение
• Высокая надёжность контактов - материал и конструкция клемм минимизируют нагрев и окисление
• Совместимость с промышленными вилками типа CEE 7/7, 3P+N+PE

Ограничения применения

• Не предназначен для открытой установки на улице - IP44 не защищает от прямого дождя или струй воды
• Не работает с однофазными вилками - требует именно 5-полюсной вилки
• Запрещено использование в средах с агрессивными газами, паром или масляными испарениями - пластиковый корпус не устойчив к таким воздействиям
• Не следует перегружать - максимальная мощность 7 кВт; при длительной работе на пределе возможен перегрев

Примеры использования

• Подключение трехфазного сварочного аппарата в мастерской
• Размещение в щите управления конвейерной линии на пищевом производстве
• Фиксированная точка питания для насосной группы в канализационной станции
• Электропитание CNC-станка в цехе с регулярной мойкой оборудования

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в панели - 71×87 мм - чтобы розетка свободно входила
• При использовании многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Красный цвет розетки Bals 12741 лучше всего сочетать с белыми или серыми крышками - так она будет хорошо заметна, но не «выбиваться» из общей эргономики
• При групповой установке нескольких розеток соблюдайте интервал не менее 50 мм между ними - это обеспечит теплоотвод и безопасность обслуживания
• Не забудьте перед первым включением проверить правильность подключения фаз - неправильно подсоединённый PE может стать причиной аварии
