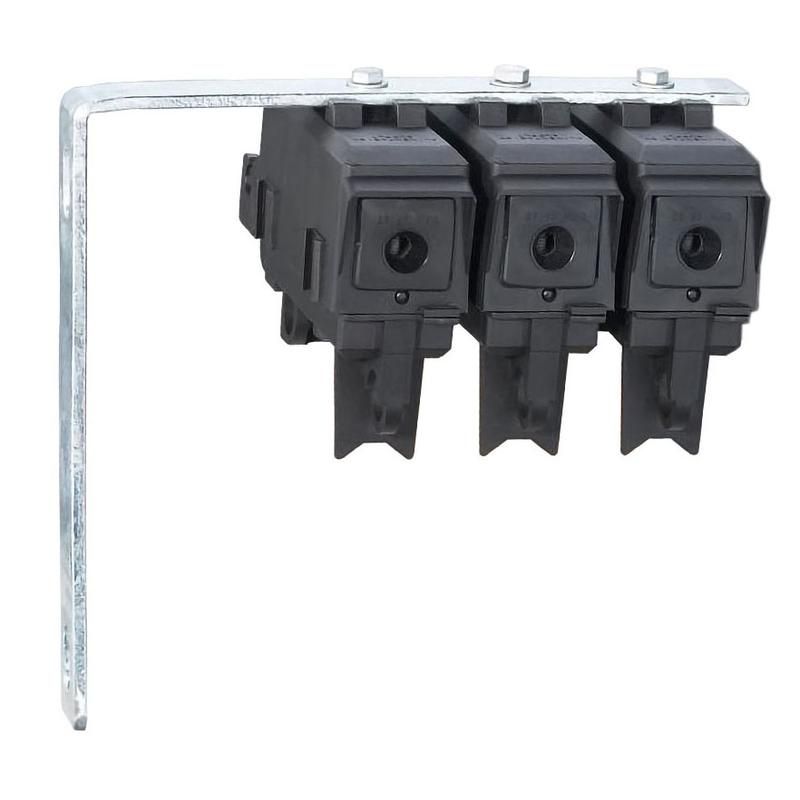

Рубильник мачтовый РНИ-3П 16-95 ВК 24200071

Рубильник мачтовый РНИ-3П 16-95 ВК - это устройство для коммутации и защиты распределительных линий, предназначенное для установки на воздушных опорах. Он сочетает функции разъединителя и устройства ограничения мощности, обеспечивая безопасную изоляцию цепи при обслуживании. Артикул 24200071 соответствует модели с тремя полюсами, рассчитанной на сечение кабеля от 16 до 95 мм2.

Назначение и область применения

Рубильник мачтовый РНИ-3П 16-95 ВК используется для ручного отключения электрической цепи в распределительных сетях напряжением до 1000 В. Его основная задача - обеспечить видимый разрыв цепи при плановом ремонте, проверках или аварийных ситуациях. Также он служит для ограничения максимальной нагрузки через применение плавких вставок. Устройство устанавливается на столбах ЛЭП, в распределительных пунктах, на входе в объекты с высокой потребляемой мощностью - например, насосные станции, трансформаторные подстанции, промышленные участки.

Технические характеристики

• Количество полюсов: 3 (трёхполюсный вариант)
• Диапазон сечения подключаемых проводов: 16–95 мм2
• Поддерживает плавкие вставки ППН-33 габарита 00, номиналом от 6 до 160 А (не входят в комплект)
• Механизм управления: оперирование с помощью изолирующей штанги с земли
• Индикация: световой сигнал при перегорании предохранителя + цветовой указатель наличия вставки
• Крепление: в комплекте кронштейн для монтажа на металлическую или железобетонную опору
• Защита корпуса: предусмотрены отверстия для установки проволочных обжимных пломб

Совместимость и монтаж

Рубильник мачтовый РНИ-3П 16-95 ВК совместим со всеми типами плавких вставок ППН-33 габарита 00. Для правильного монтажа необходимо:

• Установить кронштейн на опору согласно проекту, соблюдая минимальные расстояния до земли и других элементов;
• Закрепить рубильник на кронштейне болтами, указанными в инструкции;
• Подключить фазные провода сечением 16–95 мм2 через зажимы, используя обжимные наконечники;
• Вставить плавкую вставку ППН-33 нужного номинала перед первым включением;
• Обеспечить доступ к механизму для работы штангой - расстояние до земли не должно превышать 2 метра.

Безопасность и стандарты

Рубильник мачтовый РНИ-3П 16-95 ВК соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 18178, регламентирующим конструкцию и безопасность разъединителей для наружной установки. Индикатор перегорания вставки и цветовой указатель позволяют визуально контролировать состояние защиты без вскрытия корпуса. Обжимные пломбы обеспечивают защиту от несанкционированного вмешательства.

Преимущества

• Возможность удалённого отключения с земли - повышает безопасность персонала при работе на высоте
• Цветовая индикация и сигнализация перегорания вставки снижают время диагностики отказов
• Гибкий выбор номинала вставок (6–160 А) позволяет адаптировать защиту под конкретную нагрузку
• Стандартный кронштейн исключает необходимость дополнительных крепёжных деталей
• Высокая механическая прочность корпуса - выдерживает воздействие внешней среды

Ограничения применения

• Не предназначена для частого включения/выключения - только для редких операций отключения
• Не работает без установленных плавких вставок; сам по себе не является автоматическим выключателем
• Не рекомендуется использовать в условиях постоянной вибрации или повышенной запылённости без дополнительной защиты
• Требуется наличие изолирующей штанги и обученного персонала для оперирования
• Не допускается использование с вставками другого габарита (например, 0 или I); возможен выход из строя контактов

Примеры использования

• На воздушной линии 6(10) кВ - как вводное устройство после трансформатора
• На промышленном объекте - для отключения питания станка при техобслуживании
• На сельскохозяйственной сети - для защиты кабеля от перегрузки и замыкания
• Как точка отключения в системе освещения улицы с центральным управлением

Практические советы

• Перед установкой всегда проверяйте целостность вставок - даже новые могут иметь микротрещины
• Выбирайте номинал вставки с запасом 10–15% выше расчетного тока нагрузки
• При использовании в районах с высокой влажностью - периодически проверяйте герметичность корпуса и состояние пломб
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы и вызвать нагрев
• При замене вставки обязательно отключите питание и используйте средства индивидуальной защиты
• Артикул 24200071 - это трёхполюсная версия; если требуется однофазное решение, выбирайте другие модификации РНИ-1П
