Рубильник модульный MS-20A 3P на DIN-рейку EKF PROxima | ms-20d

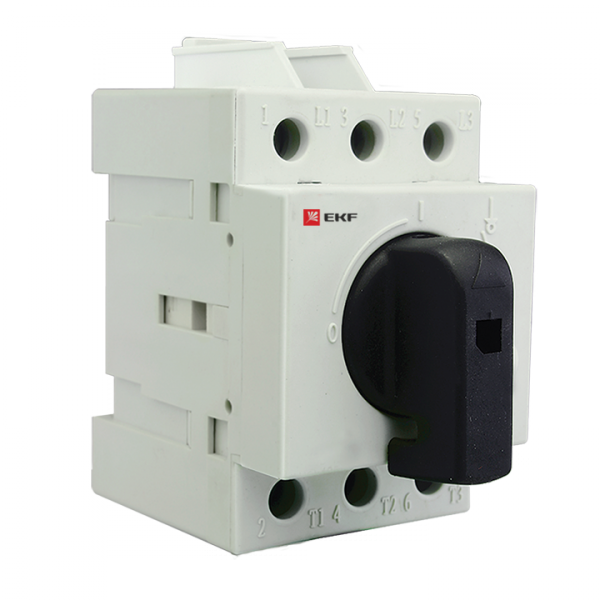

Рубильник модульный MS-20A 3P на DIN-рейку от EKF предназначен для ручного отключения и включения трёхфазных цепей до 400 В в распределительных щитах. Этот рубильник MS-20A 3P обеспечивает безопасное обслуживание оборудования и соответствует требованиям ГОСТ Р 50030.3-99.

Назначение и область применения

Рубильник модульный MS-20A 3P используется для ручного коммутирования трёхфазных электрических цепей переменного тока частотой 50 Гц. Он применяется в вводно-распределительных устройствах (ВРУ) жилых, административных и общественных зданий, а также для управления отдельными группами нагрузок — например, насосами, вентиляцией, освещением или станками. Может служить главным выключателем в щите, позволяя полностью отключить питание всей системы.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальная мощность при 400 В (AC-23): 22,8 кВт
• Условный ток короткого замыкания: 1 кА
• Кратковременно выдерживаемый ток: 0,5 кА
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 16 мм²
• Тип присоединения: винтовые зажимы
• Тип рукоятки: поворотный рычаг
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, умеренный и холодный климат, допускается повышенная влажность
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Рубильник MS-20A 3P монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки требуется свободное место шириной 2 модуля (36 мм). Присоединение проводов осуществляется через винтовые зажимы — рекомендуется использовать кабель сечением до 16 мм². Кабель необходимо зачистить на 8–10 мм, плотно затянуть винты, избегая перегрузки. Рубильник MS-20A 3P совместим с любыми типами распределительных щитов, где есть DIN-рейка и достаточное пространство.

Безопасность и стандарты

Рубильник MS-20A 3P соответствует ГОСТ Р 50030.3-99 (эквивалент МЭК 60947-3), что гарантирует надёжность при работе под нагрузкой. Конструкция позволяет выполнять операции включения и отключения даже при наличии тока — он не является просто разъединителем, а выполняет функцию выключателя нагрузки. Наличие возможности установки навесного замка в положении «ОТКЛ» обеспечивает физическую блокировку и предотвращает случайное включение при проведении работ.

Преимущества

• Модульное исполнение — компактно занимает место в щите, легко интегрируется в существующую систему
• Механизм быстрого включения и отключения — снижает время операций и риск дугового замыкания
• Поддержка работы под нагрузкой — можно отключать оборудование без предварительной отмены питания
• Возможность запирания в положении «ОТКЛ» — повышает безопасность при техобслуживании
• Чёрный цвет рукоятки — контрастный, хорошо виден в условиях слабого освещения

Ограничения применения

• Не предназначен для частого включения/выключения — не рассчитан на интенсивную работу (например, как контактор)
• IP20 — нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет встроенной автоматической защиты — требует наличия автоматических выключателей или предохранителей в цепи
• Максимальный ток короткого замыкания — 1 кА; не подходит для сетей с высокими токами КЗ (более 1 кА)

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключение питания группы кондиционеров в офисе
• Ручное управление питанием станка на производстве перед техобслуживанием
• Отключение цепи освещения в торговом зале после рабочего дня

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — не используйте провода более 16 мм², чтобы избежать перегрева и плохого контакта
• При установке в щит с несколькими рубильниками MS-20A 3P соблюдайте интервал между устройствами — не сближайте их слишком близко, особенно при большой нагрузке
• Обязательно используйте навесной замок при выполнении ремонтных работ — это требование норм безопасности
• Не путайте этот рубильник с автоматическим выключателем — он не защищает от перегрузок и КЗ, только отключает цепь вручную
• Проверяйте состояние контактов раз в год — при появлении следов нагара или окисления замените контактные части или весь рубильник MS-20A 3P
