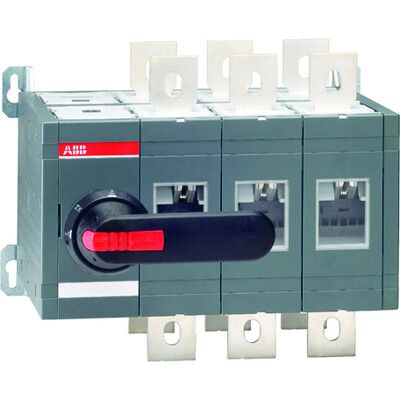

Реверсивный рубильник OT630E03C до 630А 3-полюсный (без ручки у правления) | 1SCA022785R4430 ABB

Выключатель-разъединитель реверсивный 630А 3-полюсный OT630E03C без ручки - это устройство для безопасного отключения и переключения мощных электрических цепей в промышленных распределительных щитах. Произведённый ABB в серии OT, он рассчитан на работу с токами до 630 А и подходит для частых операций переключения, особенно там, где требуется реверс направления тока - например, на насосных станциях или конвейерах.

Назначение и область применения

Выключатель-разъединитель реверсивный 630А 3-полюсный OT630E03C без ручки используется как главный или сервисный выключатель в системах с переменным и постоянным током. Он обеспечивает видимый разрыв цепи на всех трёх полюсах, что необходимо для проведения техобслуживания и соблюдения требований безопасности. Устройство предназначено для частых коммутаций активных, смешанных и высокоиндуктивных нагрузок - таких как двигатели, нагреватели, преобразователи частоты. Применяется в промышленных распределительных щитах, на производствах, в энергоустановках и объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное рабочее напряжение: до 1000 В
• Количество полюсов: 3
• Реверсивное переключение: да - позволяет менять направление тока между двумя источниками
• Номинальная мощность при 400 В (AC-23): 355 кВт
• Кратковременная устойчивость к току КЗ: 20 кА
• Степень защиты: IP30 - защищает от доступа пальцев и твердых предметов, но не от воды
• Наличие дугогасительной камеры: есть - снижает риск повреждений при отключении под нагрузкой
• Род тока: переменный (AC) и постоянный (DC)
• Тип подключения: винтовые зажимы - совместимы с медными и алюминиевыми проводами
• Габариты: 193×100×86 мм
• Конструкция: встраиваемое устройство
• Способ монтажа: на монтажную плиту
• Управление: без рукоятки - требует внешнего привода
• Блокировка: есть - предотвращает случайное включение при обслуживании

Совместимость и монтаж

Выключатель-разъединитель реверсивный 630А 3-полюсный OT630E03C без ручки монтируется на монтажную плату внутри шкафа. Для управления необходима отдельно закупаемая рукоятка и переходник - они не входят в базовый комплект. Устройство подходит для фронтального монтажа, что удобно при доступе к нему через лицевую панель щита. Комплект болтов для подключения проводников в комплекте. Посадочные отверстия соответствуют стандартному шагу для монтажных плат. Обязательно проверьте соответствие габаритов (193×100×86 мм) месту установки - устройство не имеет бокового крепления, опирается только на основание.

Безопасность и стандарты

Выключатель-разъединитель реверсивный 630А 3-полюсный OT630E03C без ручки соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие видимого разрыва и функции механической блокировки гарантируют выполнение норм безопасности при работе с оборудованием. IP30 не обеспечивает защиту от влаги - использование вне герметичных шкафов запрещено. Блокировка позволяет применять устройство в режиме LOTO (Lock Out Tag Out) - обязательном при проведении ремонтных работ.

Преимущества

• Высокая надёжность - серия OT известна долгим сроком службы даже при частых коммутациях
• Компактные размеры - меньше занимает места в щите по сравнению с аналогами
• Дугогасительная камера - продлевает срок службы контактов при отключении индуктивных нагрузок
• Реверсивное исполнение - заменяет два обычных выключателя в схемах с переключением направления
• Фронтальный монтаж - упрощает доступ для обслуживания без демонтажа шкафа

Ограничения применения

• Не предназначен для работы без рукоятки - без внешнего привода невозможно вручную перевести положение
• IP30 - нельзя использовать во влажных средах, на улице или в помещениях с повышенной влажностью без дополнительной защиты
• Требуется точное соответствие габаритов при установке - не подходит для модульных DIN-рейки
• Не имеет встроенных контактов для сигнализации - для контроля состояния нужны внешние датчики
• Напряжение выше 1000 В недопустимо - превышение может вызвать пробой изоляции

Примеры использования

• Промышленный конвейер с возможностью изменения направления движения
• Энергосистема насосной станции с резервным питанием
• Щит управления электродвигателем большого тока (до 355 кВт)
• Система питания сварочных аппаратов с частым переключением
• Оборудование в пищевой и химической промышленности, где важна надёжность и возможность быстрого отключения

Практические советы

• Выбирайте рукоятку и переходник от ABB - совместимость гарантирована, другие модели могут не подходить по оси или усилию
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные площадки
• При использовании в условиях вибраций используйте контргайки или специальные антивибрационные прокладки
• Не забывайте про маркировку положений “ON” / “OFF” - рекомендуется наклеить этикетки на переднюю панель щита
• При замене старого оборудования - сравнивайте глубину посадки: новый выключатель может выступать за уровень задней стенки шкафа
