Переключатель нагрузки OptiSwitch DI-C3-630-3P | 274899 КЭАЗ

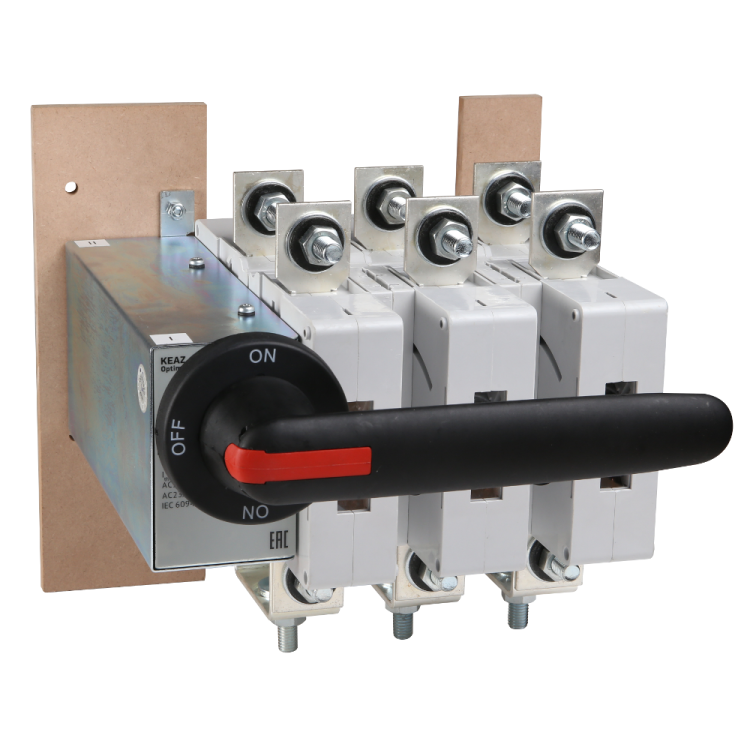

Переключатель нагрузки OptiSwitch DI-C3-630-3P от КЭАЗ предназначен для безопасного включения, отключения и переключения нагрузки в распределительных сетях до 690 В. Этот аппарат используется в шкафах ГРЩ, трансформаторных подстанциях и других устройствах низковольтного распределения электроэнергии. Артикул 274899 соответствует модели из серии OptiSwitch DI, рассчитанной на высокую надежность в промышленных условиях.

Назначение и область применения

OptiSwitch DI-C3-630-3P применяется для коммутации силовых цепей переменного тока, в том числе при частых операциях включения и отключения. Подходит для работы в составе распределительных щитов, автоматических систем управления, а также в качестве разъединителя перед обслуживанием оборудования. Устройство не предназначено для защиты от коротких замыканий — его используют совместно с предохранителями или автоматическими выключателями.

Технические характеристики

• Номинальный ток: 630 А — способен длительно проводить ток такой величины без перегрева.
• Напряжение: до 690 В — работает в сетях с повышенным напряжением, включая промышленные системы 400–690 В.
• Номинальная мощность при AC-3: 252 кВт — обеспечивает управление двигателями мощностью до этого значения.
• Количество полюсов: 3 — переключает все три фазы одновременно.
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды с любого направления.
• Климатическое исполнение: УХЛ3 — устойчив к температуре от −40 °C до +40 °C и повышенной влажности, подходит для установки в неотапливаемых помещениях в умеренном климате.
• Тип привода: ручной — управление осуществляется механически через ручку-переключатель, без автоматики.
• Подключение: винтовое/болтовое — клеммы позволяют подсоединять медные или алюминиевые шины и кабели сечением до 185 мм² (по рекомендациям производителя).
• Тип монтажа: универсальный, на монтажную плату — крепится болтами к металлической панели или раме шкафа.
• Комплектное устройство: да — в комплекте есть всё необходимое для установки: ручка, крепёж, контактные группы.
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию состояния “ВКЛ”/“ОТКЛ” без внешних модулей.

Совместимость и монтаж

OptiSwitch DI-C3-630-3P устанавливается на DIN-рейку не может — требуется жесткая фиксация на монтажной плате толщиной до 6 мм. Для правильного монтажа используйте болты M8 с моментом затяжки 10–12 Н·м. Обеспечьте свободный доступ к ручке для операций включения и отключения. Расстояние между соседними аппаратами — минимум 50 мм для теплоотвода. Не допускается установка в местах с постоянными вибрациями выше 0,5g.

Безопасность и стандарты

OptiSwitch DI-C3-630-3P соответствует требованиям ГОСТ IEC 60947-3 и IEC 60947-3. Применяется в соответствии с нормами ПУЭ для коммутационных устройств в распределительных системах. Сертифицирован для использования в зонах с риском возникновения взрывоопасных смесей класса IIА, IIВ, IIС (при соблюдении условий IP54 и UHL3).

Преимущества

• Высокая механическая износостойкость — ручка и механизм рассчитаны на более чем 10 000 циклов включения-отключения.
• Чёткий визуальный индикатор положения — ручка имеет ярко выраженные позиции “ВКЛ” и “ОТКЛ”, что снижает вероятность ошибки при работе.
• Надёжное винтовое соединение — позволяет использовать как многожильные, так и одножильные проводники без потери контакта.
• Защита IP54 — обеспечивает долговечность даже в условиях запылённых цехов и сырости.

Ограничения применения

• Не является защитным устройством — не отключает при перегрузках или КЗ; обязательно использование с предохранителем или автоматическим выключателем.
• Нельзя применять в средах с агрессивными газами, паром или химически активной пылью — IP54 недостаточно для таких условий.
• Отсутствие вспомогательных контактов требует дополнительных решений для дистанционного контроля состояния.
• Не подходит для частого автоматического переключения — только ручное управление.
• Не рекомендуется для установки вне помещений без дополнительной защиты от осадков.

Примеры использования

• Разъединитель в главном распределительном щите (ГРЩ) завода для отключения питания секций при плановом обслуживании.
• Коммутация крупных двигателей насосов, вентиляторов или конвейеров в цехах с напряжением 400 В.
• Переключение между основным и резервным источником питания в комплектных трансформаторных подстанциях (КТП).
• Обеспечение безопасности при ремонте оборудования — физическое отключение всех трёх фаз.

Практические советы

• Выбирая OptiSwitch DI-C3-630-3P, проверьте соответствие посадочных отверстий под болты вашей монтажной плате — диаметр отверстий 8–9 мм.
• При подключении больших сечений кабелей (например, 150–185 мм²) используйте наконечники типа НШВИ для лучшего контакта.
• Перед первым включением убедитесь, что ручка легко перемещается — если есть заедание, проверьте наличие повреждений или деформации корпуса.
• Для удобства эксплуатации в тёмных помещениях можно установить рядом световой индикатор, поскольку сам переключатель не имеет индикации.
• При использовании в холодных условиях (ближе к нижней границе UHL3) перед включением дайте устройству адаптироваться к температуре — особенно важно после длительного хранения на улице.
