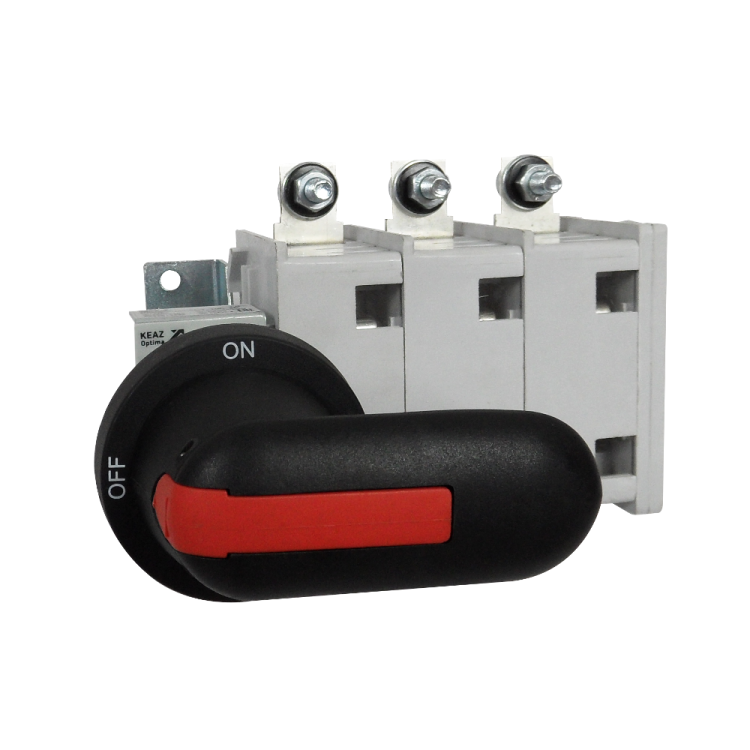

Выключатель нагрузки OptiSwitch DI-1-160-3P | 275542 КЭАЗ

Выключатель нагрузки OptiSwitch DI-1-160-3P от КЭАЗ - это надёжное коммутационное устройство для ручного включения и отключения трёхфазных нагрузок до 160 А в распределительных щитах и трансформаторных подстанциях. Артикул 275542 соответствует модели из серии OptiSwitch DI, предназначенной для промышленного использования в условиях повышенной запылённости и влажности.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-1-160-3P используется для безопасного включения, отключения и переключения электрических цепей переменного и постоянного тока. Он применяется в качестве основного или резервного коммутационного аппарата в шкафах распределения энергии - например, в ГРЩ, КТП, щитах автоматизации и на участках с частыми операциями включения-выключения. Подходит для работы с двигателями, нагревательными элементами, освещением и другими активными нагрузками.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет работать в сетях до 690 В переменного тока, включая 400 В и 660 В.
• Номинальный ток: 160 А - выдерживает длительную нагрузку до этого значения без перегрева.
• Количество полюсов: 3 - управление всеми фазами одновременно, исключает работу на одной фазе.
• Номинальная мощность при AC-3, 400 В: 64 кВт - обеспечивает коммутацию двигателей мощностью до 64 кВт.
• Тип привода: ручной - управление осуществляется через механическую ручку-переключатель, без автоматики.
• Тип присоединения: болтовое - провода крепятся гайками, что упрощает обслуживание и замену.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды с любого направления.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с умеренной влажностью и возможным образованием конденсата.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется на плате внутри шкафа.
• Комплектное устройство в корпусе: да - все детали собраны в одном корпусе, внешние клеммы доступны для подключения.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-1-160-3P совместим с большинством стандартных шкафов распределения энергии. Монтаж выполняется на монтажной плате - рекомендуется использовать крепёжные отверстия, предусмотренные в корпусе. Болтовые зажимы позволяют подключить медные провода сечением до 50 мм2. Для удобства сборки можно использовать предварительно подготовленные кабельные каналы. Обязательно соблюдайте момент затяжки болтов - указан в техдокументации КЭАЗ, чтобы избежать перегрева контактов.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-1-160-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает видимый разрыв цепи при отключении - это требование безопасности для ремонта и техобслуживания. Наличие IP54 и исполнения УХЛ3 повышает надёжность в сложных условиях. Прямой контакт с токоведущими частями невозможен при закрытом корпусе.

Преимущества

• Надёжная механическая конструкция - минимум движущихся частей снижает риск отказа.
• Чёткий тактильный ход переключателя - легко определить положение “ВКЛ” / “ОТКЛ” даже в темноте.
• Интегрированный корпус - не требуется дополнительная установка в отдельный кожух.
• Совместимость с сериями OptiSwitch DI - возможность замены аналогичных моделей без изменения схемы.
• Произведено на КЭАЗ - известный российский производитель с проверенной качественной базой.

Ограничения применения

• Не предназначен для аварийного отключения - не имеет функции защиты от перегрузки или короткого замыкания.
• Не работает в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном воздействии жидкости.
• Запрещена работа при токе выше 160 А - превышение вызывает перегрев и выход из строя контактов.
• Не подходит для частых циклов включения-отключения более 100 раз в час - высокая частота сокращает срок службы механизма.
• Не используйте в средах с агрессивными газами (например, хлор, сероводород) - материал корпуса не устойчив к таким веществам.

Примеры использования

• Отключение питания трёхфазного асинхронного двигателя 55 кВт на конвейере.
• Переключение между двумя источниками питания в резервной схеме ГРЩ.
• Ручное отключение тепловых насосов или печей в цеховой сети 400 В.
• Коммутирование группы светодиодных светильников в производственном помещении.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - это критично для долговечности контактов.
• При использовании в холодных помещениях (УХЛ3) допускается работа при −40 C, но перед первым включением после длительного простоя убедитесь, что механизм свободно перемещается.
• Не используйте выключатель как замену автоматическому выключателю - он не защищает от КЗ и перегрузки.
• Для быстрого определения состояния устройства - используйте визуальный индикатор положения ручки: “I” = включено, “O” = отключено.
• Артикул 275542 - единственный номер для заказа этой конкретной модели; другие варианты OptiSwitch DI имеют другой номинал или число полюсов.
