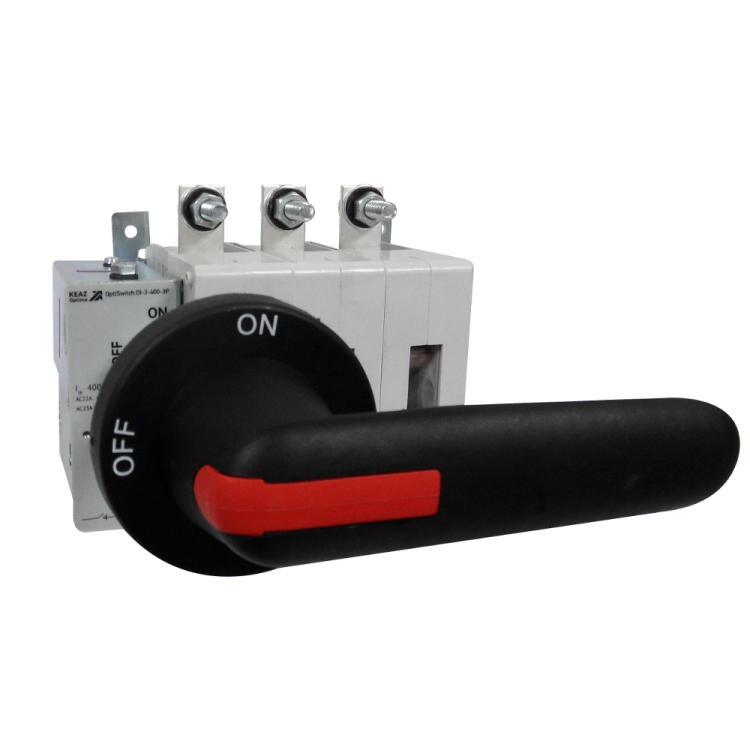

Выключатель нагрузки OptiSwitch DI-3-400-3P | 274889 КЭАЗ

Выключатель нагрузки OptiSwitch DI-3-400-3P от КЭАЗ - это надёжное коммутационное устройство для ручного включения и отключения нагрузки до 400 А в трёхфазных сетях. Подходит для установки в силовые шкафы, ГРЩ и трансформаторных подстанциях, обеспечивает безопасную работу в условиях повышенной запылённости и влажности.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-3-400-3P предназначен для частых операций включения и отключения электрических цепей переменного тока, в том числе при работе двигателей, нагревательных элементов и других активных нагрузок. Он не рассчитан на отключение аварийных токов короткого замыкания - для этого требуется автоматический выключатель или предохранитель.

Области применения: распределительные щиты, комплектные трансформаторные подстанции, системы управления технологическим оборудованием, промышленные конвейеры, насосные станции, вентиляционные установки.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток такой величины без перегрева.
• Напряжение: до 690 В - работает в высоковольтных трёхфазных сетях, включая промышленные 400 В и 690 В.
• Номинальная мощность при AC-3: 160 кВт - позволяет управлять двигателями мощностью до этого значения, например, асинхронными МАГ-серии.
• Количество полюсов: 3 - коммутирует все три фазы одновременно, исключает риск работы на одной фазе.
• Степень защиты IP54: защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления.
• Климатическое исполнение УХЛ3: рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью и без агрессивных газов.
• Тип привода: ручной - управление осуществляется поворотом ручки-переключателя, без автоматических механизмов.
• Способ монтажа: монтажная плата - крепится на металлический щит с помощью болтов через отверстия в корпусе.
• Подключение: винтовое/болтовое - зажимы для медных жил сечением до 120 мм2; требует качественного затягивания.
• Комплектное устройство: да - в комплекте есть всё необходимое для монтажа: крепёж, ручка, контактные группы, корпус.
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния включения/выключения без внешних модулей.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-3-400-3P совместим с любыми DIN-рейками и монтажными платами толщиной от 1,5 мм. Для правильной установки необходимо соблюдать минимальные зазоры между соседними аппаратами - минимум 50 мм сбоку и сверху для теплоотвода. Монтаж выполняется только при отключённом питании. После установки проверьте плотность затяжки винтов: слабый контакт вызывает перегрев, переусердствовать тоже опасно - можно повредить резьбу.

Не используйте этот выключатель в качестве основного аппарата защиты - он не имеет теплового или электромагнитного расцепителя. Обязательно сочетайте его с автоматическим выключателем или предохранителем соответствующего класса (например, B, C, D).

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-3-400-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция выполнена с учётом норм безопасности для персонала: ручка-переключатель имеет механическую блокировку против случайного включения, а корпус изготовлен из самозатухающего поликарбоната. Наличие IP54 снижает риск поражения током при воздействии влаги и пыли.

Преимущества

• Универсальная конструкция - одинаково хорошо работает как в закрытых щитах, так и в полуоткрытых камерах.
• Надёжные винтовые зажимы - обеспечивают долговечный контакт даже при больших токах.
• Простота обслуживания - доступ к контактам возможен после демонтажа крышки, без полной разборки устройства.
• Совместимость с сериями OptiSwitch DI - легко заменить аналогичным устройством при ремонте.
• Произведено на КЭАЗ - известный российский производитель с проверенной качественной базой.

Ограничения применения

• Не применяется для отключения токов короткого замыкания - обязательно использование в паре с защитным автоматом.
• Не подходит для частого включения-отключения более 100 раз в час - это сокращает срок службы контактов.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы в систему автоматизации без дополнительных реле.
• Запрещено применение во взрывоопасных средах - не имеет взрывозащиты (Ex-маркировки).
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и прямого солнца.

Примеры использования

• Управление крупным асинхронным двигателем 160 кВт в цехе металлобработки - выключатель отключает двигатель перед техобслуживанием.
• Разъединение питания вводного шкафа ГРЩ - используется как изолирующий рубильник для проведения работ.
• Переключение режима работы конвейерной линии - вручную переводится с рабочего режима на ремонтный.
• Компонент в составе трансформаторной подстанции 6(10)/0,4 кВ - служит для ручного отключения низковольтной части.

Практические советы

• Выбирая выключатель нагрузки OptiSwitch DI-3-400-3P, убедитесь, что ваша нагрузка не превышает 160 кВт при AC-3 - иначе контакты будут перегружены.
• При монтаже на монтажную плиту используйте антивибрационные прокладки - особенно важно для оборудования с частыми вибрациями.
• Проверяйте состояние контактов каждые 6–12 месяцев: при потемнении, оплавлении или следах дуги - замените устройство.
• Для удобства эксплуатации пометьте ручку цветной меткой: красная - “выкл”, зелёная - “вкл”.
• Если нужна сигнализация положения - добавьте внешнее реле контроля или выберите модель с вспомогательными контактами (например, OptiSwitch DI-3-400-3P-Aux).
