Выключатель нагрузки OptiSwitch DI-5-2000-3P| 275546 | КЭАЗ

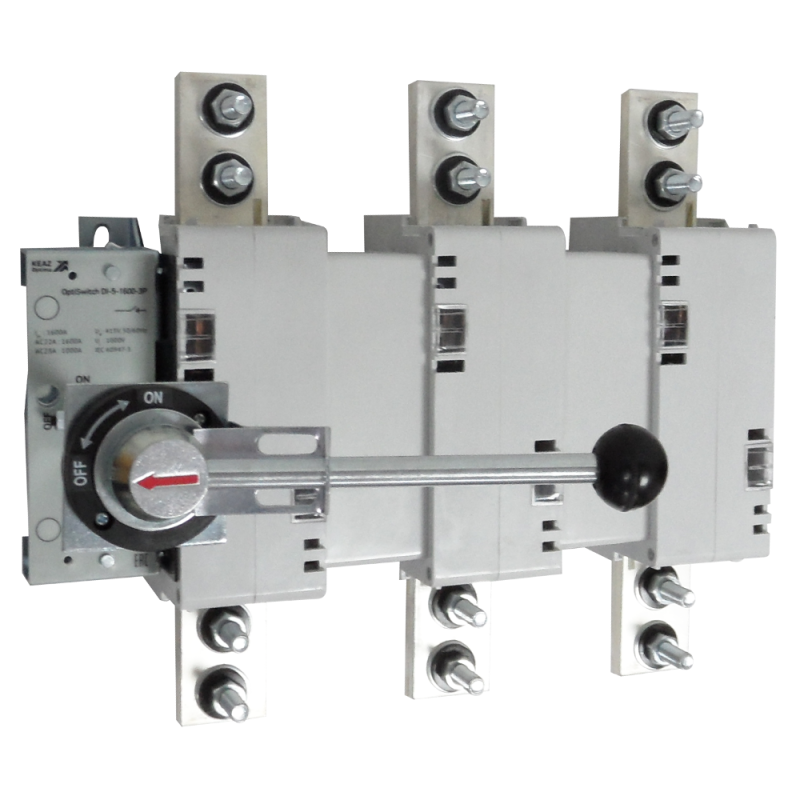

Выключатель нагрузки OptiSwitch DI-5-2000-3P от КЭАЗ - трёхполюсный ручной рубильник на 2000 А, предназначенный для безопасного отключения и переключения нагрузки в распределительных системах напряжением до 690 В. Устройство собрано в герметичном корпусе IP54 и рассчитано на работу в условиях умеренного климата. Артикул 275546 соответствует модели из серии OptiSwitch DI.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-5-2000-3P используется для ручного отключения и коммутации электрической цепи под нагрузкой. Он применяется там, где требуется надёжное механическое разрывание тока без автоматических функций защиты. Подходит для установки в силовые шкафы, распределительные пункты, трансформаторные подстанции и другие низковольтные комплектные устройства. Часто встречается в промышленных объектах: на конвейерах, насосных станциях, системах вентиляции и других установках с высокими токами.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 2000 А - способен длительно проводить ток такой величины без перегрева;
• Количество полюсов: 3 - управляет всеми фазами одновременно;
• Номинальная мощность при AC-3, 400 В: 800 кВт - максимальная мощность двигателя, который можно отключать под нагрузкой;
• Тип привода: ручной - оперирование осуществляется вручную через рычаг;
• Тип элемента управления: ручка-переключатель - удобная для быстрого включения/выключения;
• Тип присоединения: болтовое - кабели подключаются через зажимы с болтами;
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Способ монтажа: монтажная плата - устанавливается на металлический щит или раму с помощью крепёжных отверстий;
• Комплектное устройство в корпусе: да - все детали уже собраны, внешний корпус обеспечивает защиту и изоляцию;
• Количество переключающих контактов: 0 - не имеет встроенной системы автоматического переключения между источниками питания.

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-5-2000-3P совместим с любыми шкафами и панелями, имеющими достаточные габариты для установки устройства на монтажную плату. Для правильного монтажа необходимо:

• Использовать болты подходящего класса прочности (не ниже 8.8) и момент затяжки, указанный в руководстве;
• Обеспечить свободный доступ к ручке-переключателю для оперативного воздействия;
• Не допускать перекоса при закреплении - это снижает контактное давление и увеличивает риск нагрева;
• Закрепить входные и выходные кабели так, чтобы усилие на выводы не передавалось на внутренние механизмы;
• Убедиться, что расстояние до соседних аппаратов позволяет выполнять обслуживание без риска поражения током.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-5-2000-3P соответствует требованиям ГОСТ Р МЭК 60947-3 и другим нормам для оборудования низковольтных распределительных систем. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях возможного попадания пыли и влаги. Компоненты выполнены из материалов, устойчивых к термическому старению и электродуговым воздействиям. Однако устройство НЕ является защитным аппаратом - оно не отключает при КЗ или перегрузке; для этих целей требуются предохранители или автоматы.

Преимущества

• Высокая долговечность благодаря усиленным контактам и качественным материалам производства КЭАЗ;
• Герметичный корпус IP54 повышает надёжность работы в сложных условиях;
• Чёткая фиксация положений «ВКЛ» и «ОТКЛ» исключает случайное перемещение ручки;
• Моноблоковая конструкция минимизирует количество точек отказа;
• Совместимость с другими изделиями серии OptiSwitch DI упрощает стандартизацию шкафов.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - рекомендовано не более 10–15 циклов в час;
• Не обеспечивает защиту от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Не подходит для установки вне помещений без дополнительной защиты от осадков и прямого солнца;
• Не имеет дистанционного управления - только ручное управление;
• Не рекомендуется применять в средах с агрессивными химическими веществами или значительным количеством масла и жира - даже IP54 не гарантирует полную устойчивость.

Примеры использования

• Отключение главного питания на участке технологической линии для проведения техобслуживания;
• Переключение между основным и резервным питанием в составе системы АВР (при наличии автоматики);
• Разъединение трансформатора от сети для ремонта;
• Функциональный выключатель в распределительном щите крупного завода с потребляемой мощностью свыше 500 кВт.

Практические советы

• Перед первым включением проверьте, что ручка легко перемещается - при заедании не используйте силу, а осмотрите механизм;
• При монтаже на монтажную плиту используйте изолирующие прокладки, особенно если плита изготовлена из стали;
• Проверяйте состояние контактов каждые 6–12 месяцев - при окислении или подгорании очищайте специальной щёткой;
• При использовании в многоквартирных или общественных зданиях - обязательна блокировка от несанкционированного включения (например, замком или сигнализацией);
• Помните: посадочный размер корпуса - около 60×60 мм, учитывайте это при проектировании места установки.
