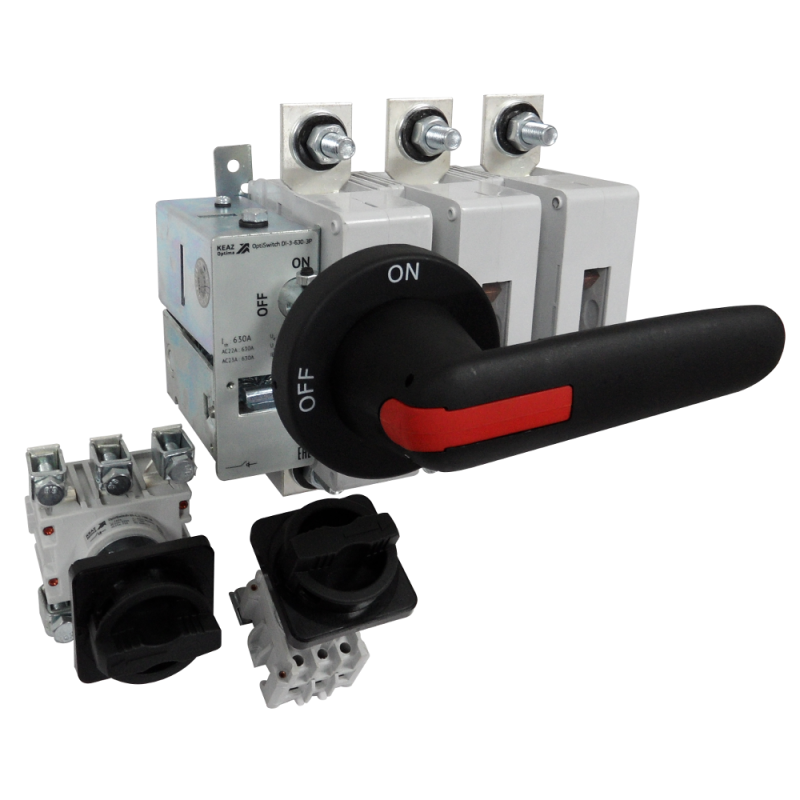

Переключатель нагрузки OptiSwitch DI-C5-2000-3P КЭАЗ 275558

Переключатель нагрузки OptiSwitch DI-C5-2000-3P от КЭАЗ - это надёжный реверсивный аппарат для коммутации токов до 2000 А в трёхфазных сетях до 690 В. Устройство предназначено для частых операций включения и отключения, особенно там, где требуется безопасное отключение без нагрузки. Модель OptiSwitch DI-C5-2000-3P поставляется в готовом корпусе с рукояткой и подходит для монтажа на плату.

Назначение и область применения

Perеключатель нагрузки OptiSwitch DI-C5-2000-3P используется для ручного отключения и включения трёхфазных электрических цепей при наличии тока, но без напряжения. Он применяется в качестве разъединителя перед ремонтными работами или для переключения между источниками питания. Подходит для установки в распределительных щитах, на станках, конвейерах, системах вентиляции и других промышленных объектах, где нужна механическая изоляция цепи.

Технические характеристики

• Номинальный ток длительной нагрузки: 2000 А
• Номинальное напряжение: 690 В
• Номинальная мощность при AC-3, 400 В: 800 кВт
• Количество полюсов: 3
• Тип привода: ручной, с рукояткой-переключателем
• Способ присоединения: болтовое соединение
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренный и холодный климат
• Конструкция: реверсивный переключатель, компактный корпус с монтажной плитой
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

OptiSwitch DI-C5-2000-3P монтируется на монтажную плату - фиксируется болтами через отверстия в основании. Для правильной установки необходимо соблюдать зазоры вокруг аппарата согласно нормам ГОСТ Р 50030.3. Болтовые клеммы рассчитаны на провода сечением до 150 мм2. Убедитесь, что площадка для монтажа жесткая, без вибраций. Комплексный корпус исключает необходимость сборки - всё уже собрано и протестировано на заводе.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает видимый разрыв цепи при отключении - важное условие безопасности при обслуживании. IP54 позволяет использовать устройство в помещениях с повышенной запылённостью и возможным попаданием брызг воды, но не предназначен для работы на улице или во влажных средах без дополнительной защиты.

Преимущества

• Высокая долговечность благодаря прочному механизму и качественным контактам от КЭАЗ
• Готовый к установке корпус с рукояткой - не требует доп. деталей
• Реверсивный тип позволяет переключать направление питания - удобно для резервирования
• Надёжная фиксация на монтажной плате снижает риск вибрационного ослабления соединений
• Известный бренд КЭAZ гарантирует совместимость с другими изделиями серии OptiSwitch DI

Ограничения применения

• Не предназначен для отключения аварийных токов короткого замыкания - требует обязательной защиты автоматическим выключателем
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или блокировки без внешних решений
• IP54 недостаточен для открытых площадок, дождливой погоды или мойки оборудования
• Работает только при номинальном токе до 2000 А; превышение вызывает перегрев и выход из строя
• Не имеет функции дугогашения - не следует применять для частого включения под нагрузкой выше 800 кВт

Примеры использования

• Переключение между двумя источниками питания в системе бесперебойного энергоснабжения
• Отключение двигателя насоса перед техобслуживанием
• Реверсивное управление конвейером с изменением направления движения
• Разъединение секции в распределительном щите для ремонта

Практические советы

• Проверьте посадочные отверстия на плате - они должны точно совпадать с габаритами OptiSwitch DI-C5-2000-3P
• Затягивайте болты равномерно и по моменту, указанному в руководстве - переусиливать нельзя
• Не используйте устройство для частого включения под максимальной нагрузкой - это сокращает срок службы контактов
• Если нужны сигналы состояния (вкл/выкл), установите отдельные микровыключатели рядом
• Обязательно проверяйте целостность изоляции и наличие пыли внутри корпуса при плановом осмотре
• OptiSwitch DI-C5-2000-3P совместим с другими моделями серии OptiSwitch DI - можно использовать одинаковые крепления и аксессуары
