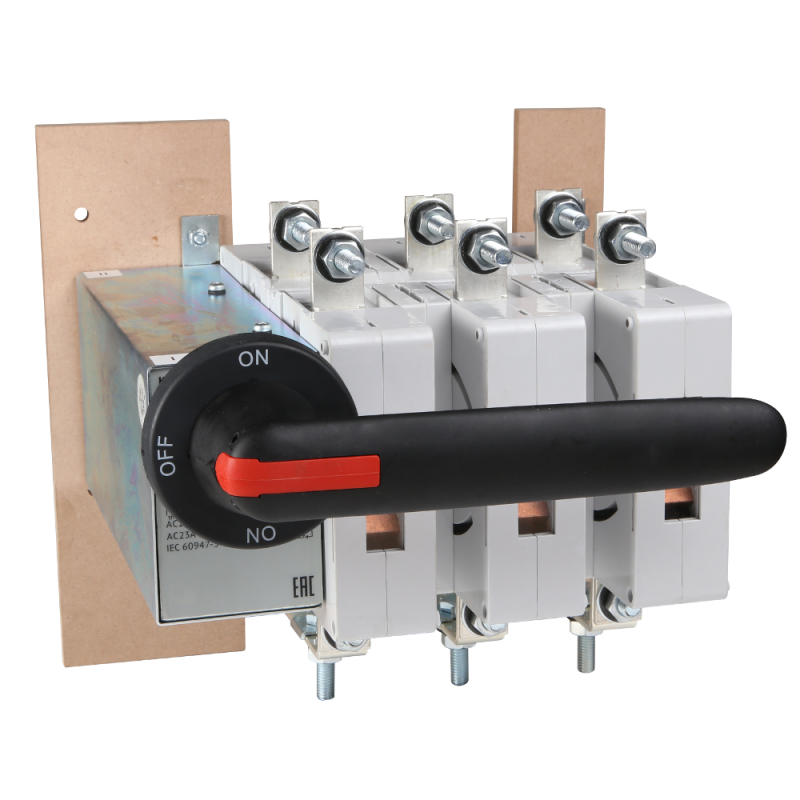

Переключатель нагрузки OptiSwitch DI-C3-400-3P КЭАЗ 275553

Переключатель нагрузки OptiSwitch DI-C3-400-3P от КЭАЗ предназначен для безопасного включения, отключения и реверсирования нагрузки в сетях до 690 В. Этот ручной трёхполюсный аппарат подходит для установки в щитах распределения энергии, трансформаторных подстанциях и на промышленных объектах, где требуется надёжное управление большими токами - например, управляя двигателями или нагревательными элементами.

Назначение и область применения

OptiSwitch DI-C3-400-3P используется для коммутации силовых цепей переменного тока с высокой нагрузкой. Он применяется там, где нужна механическая изоляция цепи и возможность реверса направления тока - например, в системах управления насосами, вентиляторами, конвейерами и другими электродвигателями средней и большой мощности. Устройство устанавливается в шкафах ГРЩ, КТП, распределительных пунктах и других местах, требующих ручного управления питанием.

Технические характеристики

• Номинальный ток: 400 А
• Номинальная мощность при AC-3, 400 В: 160 кВт
• Максимальное рабочее напряжение: 690 В
• Количество полюсов: 3
• Тип исполнения: реверсивный переключатель
• Привод: ручной, с переключающей рукояткой
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в условиях повышенной влажности
• Подключение: винтовые и болтовые зажимы
• Тип монтажа: универсальный, на монтажную плату
• Комплектное устройство: да - в комплекте всё необходимое для установки
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

OptiSwitch DI-C3-400-3P монтируется на стандартную монтажную плиту с фиксацией через крепёжные отверстия. Подключение проводов осуществляется через винтовые зажимы - подходят медные жилы сечением до 120 мм2. Для обеспечения плотного контакта рекомендуется использовать наконечники. Устройство совместимо с любыми шкафами, имеющими достаточные габариты для установки аппарата и свободного хода рукоятки. Посадочный размер корпуса соответствует типовым решениям КЭАЗ, что позволяет заменить аналогичные модели старых серий без изменения креплений.

Безопасность и стандарты

Perеключатель соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Применение IP54 гарантирует работу в помещениях с возможным попаданием пыли и влаги. Конструкция исключает случайное включение при открытой рукоятке - положение “выкл” фиксируется механически. Наличие реверсивного механизма предотвращает одновременное замыкание противофазных цепей, снижая риск аварий.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения двигателей до 160 кВт
• Надёжная механическая фиксация всех положений рукоятки
• Защита IP54 повышает долговечность в сложных условиях
• Климатическое исполнение УХЛ3 позволяет применять в неотапливаемых помещениях и на улице под навесом
• Универсальная система крепления упрощает замену и модернизацию существующих установок

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• Отсутствие вспомогательных контактов исключает возможность сигнализации состояния или подключения в цепи управления
• Не рассчитан на частые операции более 10–15 раз в час - длительная работа в режиме частого переключения сокращает срок службы
• Не следует использовать в качестве главного рубильника в цепях с высокой индуктивностью без дополнительной защиты от дуги

Примеры использования

• Реверсирование крупногабаритного вентилятора в системе вентиляции цеха
• Отключение питания насосной группы в водопроводной станции
• Переключение между основным и резервным источником питания в КТП
• Ручное управление печью или термическим оборудованием в металлургическом цехе

Практические советы

• При монтаже проверьте соответствие сечения кабеля и момента затяжки винтов - перегрузка или недостаточное усилие вызывают перегрев
• Убедитесь, что рукоятка имеет свободный ход и не задевает другие элементы внутри шкафа
• Для работы в условиях запылённости регулярно осматривайте контактные поверхности - даже IP54 не защищает полностью от накопления пыли
• Замена устройства OptiSwitch DI-C3-400-3P на аналогичный не требует переделки кабельных вводов - он взаимозаменяем с другими моделями серии OptiSwitch DI
• Если вам нужны сигналы о состоянии переключателя - выбирайте версию с вспомогательными контактами, например, OptiSwitch DI-C3-400-3P-A
