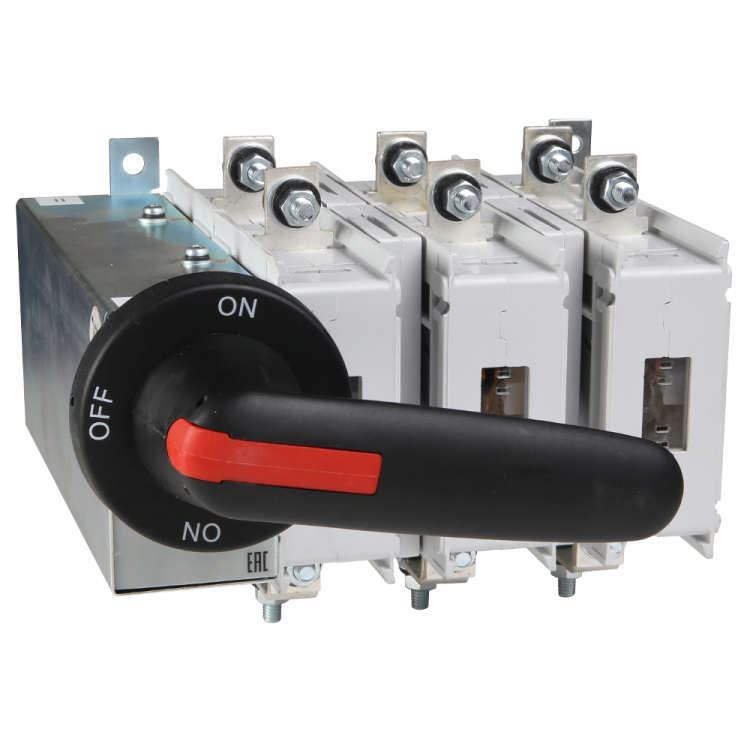

Переключатель нагрузки OptiSwitch DI-C2-200-3P КЭАЗ 275551

Переключатель нагрузки OptiSwitch DI-C2-200-3P от КЭАЗ - это реверсивный трёхполюсный аппарат для коммутации нагрузки в распределительных системах до 690 В. Устройство выполнено в защищённом корпусе, рассчитано на постоянную работу при токе 200 А и подходит для частых переключений в промышленных условиях.

Назначение и область применения

OptiSwitch DI-C2-200-3P предназначен для безопасного отключения и включения электрических цепей под нагрузкой. Применяется в качестве разъединителя с возможностью реверса - например, для изменения направления вращения двигателей. Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах с переменным током до 400 В. Номинальная мощность при AC-3 составляет 80 кВт, что позволяет управлять двигателями средней мощности.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 200 А (длительная нагрузка)
• Количество полюсов: 3
• Тип привода: ручной
• Управление: ручка-переключатель с фиксацией положений
• Присоединение проводов: болтовое, с зажимами для медных жил
• Номинальная мощность при AC-3, 400 В: 80 кВт
• Степень защиты: IP54 - защита от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в условиях повышенной влажности
• Способ монтажа: на монтажную плату (панель)
• Комплектация: встроен в герметичный корпус, в комплекте рукоятка и шток
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

OptiSwitch DI-C2-200-3P монтируется на металлическую панель толщиной до 6 мм. Для установки требуются отверстия под крепёжные выступы корпуса - они совпадают с габаритами стандартных DIN-корпусов. Болтовые зажимы позволяют подключить провода сечением до 50 мм2. Монтаж выполняется при отключённой сети. Рукоятка выводится на лицевую сторону панели, обеспечивает удобный доступ и визуальный контроль положения. Комплексная сборка в корпусе исключает необходимость самостоятельной сборки внутренних элементов.

Безопасность и стандарты

Perеключатель соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Конструкция предотвращает случайное включение при открытой крышке. IP54 обеспечивает надёжную защиту от попадания пыли и капель воды, что важно для цехов с высокой запылённостью или влажностью. Климатическое исполнение УХЛ3 гарантирует работоспособность в неотапливаемых помещениях и на улице при условии защиты от прямого воздействия осадков.

Преимущества

• Реверсивный механизм позволяет менять направление тока без внешнего контроллера
• Закрытый корпус снижает риск поражения током и повреждения контактов
• Болтовое присоединение обеспечивает прочное и долговечное соединение
• Интегрированная рукоятка с фиксацией исключает самопроизвольное переключение
• Готовая комплектация (корпус + рукоятка + шток) экономит время на монтаж

Ограничения применения

OptiSwitch DI-C2-200-3P не предназначен для работы в качестве автоматического выключателя - он не имеет функций защиты от перегрузки или короткого замыкания. Его нельзя использовать в сетях постоянного тока. Отсутствие вспомогательных контактов не позволяет подключить сигнализацию или дистанционное управление. Также не рекомендуется применять в местах с постоянными ударными нагрузками или вибрацией выше нормы - это может вызвать износ механических деталей.

Примеры использования

• Реверсирование электродвигателей вентиляторов на промышленных участках
• Отключение питания конвейерной линии перед обслуживанием
• Переключение режимов работы насосных агрегатов в водоснабжении
• Ручное управление нагревательными установками в термических камерах

Практические советы

• При выборе места установки учтите свободный доступ к рукоятке - она должна легко поворачиваться без препятствий
• Проверьте посадочные отверстия на панели - они должны точно совпадать с крепёжными выступами корпуса OptiSwitch DI-C2-200-3P
• Не используйте инструменты для принудительного включения - ручка предназначена для мягкого поворота рукой
• При работе в условиях повышенной влажности регулярно проверяйте состояние уплотнителей и контактных групп
• Артикул 275551 - единственный номер для заказа этого конкретного исполнения; другие модели серии OptiSwitch DI имеют другую токовую нагрузку или число полюсов
