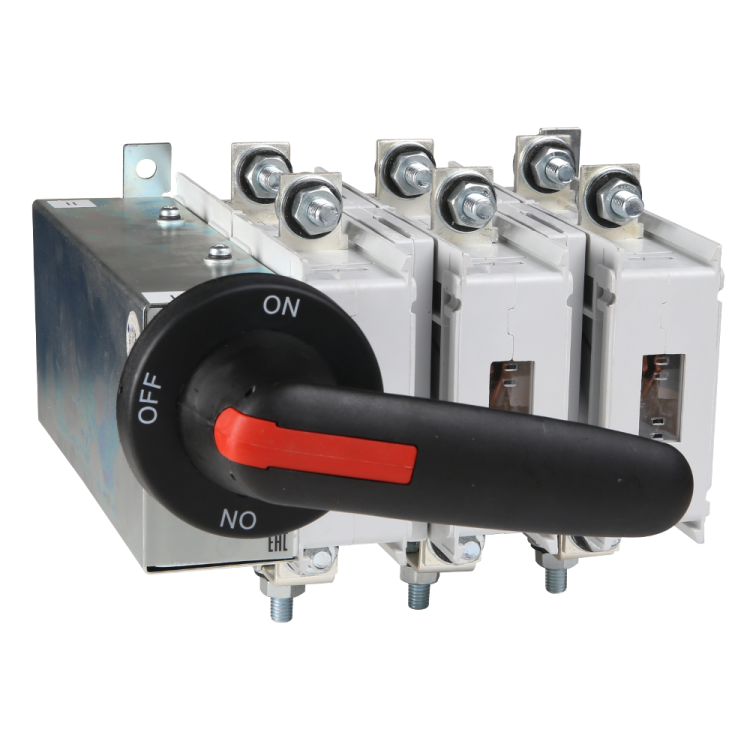

Переключатель нагрузки OptiSwitch DI-C2-250-3P | 274898 КЭАЗ

Переключатель нагрузки DI-C2-250-3P от КЭАЗ Optima - это ручной трёхполюсный аппарат для безопасного включения, отключения и переключения нагрузки в распределительных устройствах до 690 В. Артикул 274898 предназначен для установки в шкафах ГРЩ, ТП и других системах низковольтного распределения энергии.

Назначение и область применения

DI-C2-250-3P используется для коммутации силовых цепей переменного тока в условиях частых операций включения и отключения. Применяется в качестве основного или резервного выключателя в шкафах группового распределения (ГРЩ), комплектных трансформаторных подстанциях, на участках с высокой плотностью оборудования. Подходит для работы с двигателями, нагревательными элементами и другими активными нагрузками до 100 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В
• Номинальная мощность при AC-3: 100 кВт (при 400 В)
• Количество полюсов: 3
• Тип исполнения: реверсивный переключатель
• Привод: ручной, без рукоятки
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренный и холодный климат
• Подключение: винтовое / болтовое
• Тип монтажа: универсальный, на монтажную плату
• Комплектное устройство: да - встроенная дугогасительная камера, механическая блокировка
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

DI-C2-250-3P монтируется на монтажную плиту с помощью фиксирующих отверстий. Посадочные габариты соответствуют стандартным требованиям для шкафов средней и крупной серий. Для подключения используются винтовые зажимы - допускаются медные жилы сечением до 95 мм2. Болтовое подключение возможно через внешние клеммы. Отсутствие рукоятки требует установки внешнего привода или рычага для удобства оперирования. Монтаж возможен в вертикальном положении; горизонтальная установка не рекомендована.

Безопасность и стандарты

DI-C2-250-3P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает механическую блокировку против одновременного замыкания полюсов, что исключает короткое замыкание при переключении. IP54 позволяет использовать в помещениях с повышенной запылённостью и риском попадания влаги - например, в цехах, на элеваторах, в насосных станциях.

Преимущества

• Высокая надёжность благодаря закрытой дугогасительной камере - снижается износ контактов даже при частых включениях
• Реверсивное исполнение позволяет переключать направление питания без дополнительных аппаратов
• Комплектность - не требуется докупать дугогасительные элементы или блокировки
• Универсальность монтажа - совместим с большинством типовых щитов и панелей
• Устойчивость к климатическим воздействиям (УХЛ3) - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для автоматического управления - отсутствуют вспомогательные контакты и электромагнитные приводы
• Запрещено применять в взрывоопасных зонах - степень защиты IP54 недостаточна для категории Ex
• Не рассчитан на работу с постоянным током выше 440 В - указано только для переменного тока
• Отсутствие рукоятки требует дополнительного решения для дистанционного или механизированного управления
• Нельзя использовать в качестве главного рубильника в системах с высокими импульсными токами (например, сварочные установки)

Примеры использования

• Переключение между двумя источниками питания в резервной схеме ГРЩ
• Отключение цепи питания конвейера для техобслуживания
• Реверсирование направления вращения асинхронного двигателя в промышленном оборудовании
• Разъединение секций в трансформаторной подстанции для ремонта
• Коммутация тепловых насосов и больших нагревателей в системах отопления

Практические советы

• При монтаже проверьте соответствие площади контактной поверхности и момента затяжки винтов - перетягивание повредит изоляцию, слабый момент вызовет нагрев
• Установите предохранитель или автоматический выключатель перед DI-C2-250-3P для защиты от короткого замыкания - сам переключатель не имеет функции отключения КЗ
• Для удобства эксплуатации добавьте внешнюю рукоятку с указателем положения - особенно важно в местах с ограниченным доступом
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - признаки подгорания требуют замены
• Убедитесь, что монтажная плита жестко закреплена - вибрации могут ослабить соединения
