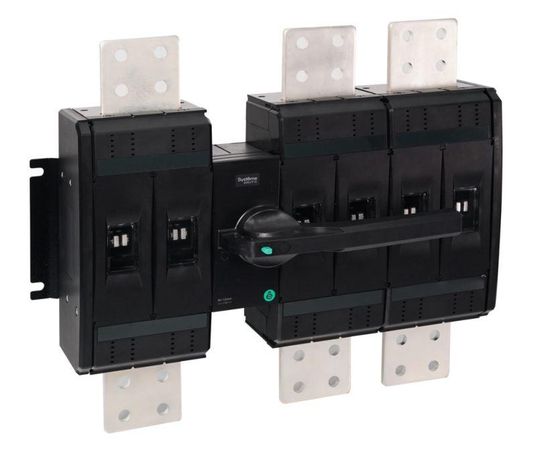

РУКОЯТКА ФРОНТ ЦЕНТР_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD12503MF1000 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD1250 3P 1000A APC

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1000A - устройство для ручного коммутации мощных электрических цепей в распределительных щитах промышленных объектов. Бренд Systeme Electric и артикул ssd12503mf1000 указывают на принадлежность к серийному решению SystemePact SD, предназначенное для надёжной работы в условиях высоких нагрузок.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1000A используется для безопасного отключения и включения электрических цепей вручную. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных предприятиях. Подходит для сетей переменного и постоянного тока низкого напряжения. Частые операции включения/выключения - основная задача этого аппарата.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 3P (трёхполюсный)
• Номинальный ток: 1000 А
• Рукоятка управления: фронтальная, для удобного доступа при монтаже на плате
• Метод установки: на монтажной плате (панельном монтаже)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd12503mf1000

Совместимость и монтаж

Устройство устанавливается исключительно на монтажную плату - не предназначено для DIN-рейки. Для правильной установки необходимо обеспечить свободный доступ к фронтальной рукоятке и достаточное пространство вокруг корпуса для теплоотвода. Клеммы рассчитаны на подключение шин или кабелей с соответствующим сечением, обеспечивающим передачу тока до 1000 А. Дополнительные контакты (например, сигнализационные) можно установить по заказу - они совместимы со стандартными модульными решениями системы SystemePact SD.

Безопасность и стандарты

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1000A проектировался с учётом требований международных норм для оборудования низкого напряжения. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при обслуживании. Возможна механическая блокировка рукоятки с помощью навесного замка, что позволяет выполнить процедуру LOTO (Lock Out / Tag Out) в соответствии с требованиями промышленной безопасности.

Преимущества

• Высокая долговечность за счёт прочной конструкции и качественных материалов
• Фронтальное управление упрощает работу в плотных щитах
• Поддержка установки дополнительных контактов - гибкость для автоматизации
• Совместимость с другими компонентами серии SystemePact SD - возможность унификации сборки щита
• Стандартная блокировка замком повышает уровень защиты персонала

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не является автоматическим выключателем; для защиты от перегрузок и КЗ требуется внешняя аппаратура (предохранители, автоматы)
• Не имеет встроенной дугогашущей камеры - нельзя использовать для отключения аварийных токов
• Требует ручного воздействия - не подходит для удалённого или автоматического управления без внешних приводов
• Из-за больших габаритов и веса не рекомендован для мобильных или компактных систем

Примеры использования

• Отключение питания крупного станка для техобслуживания
• Секционирование участка конвейера в цехе
• Разъединение силовой линии насосной станции перед ремонтом
• Общее отключение входного питания в распределительном щите производства

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий и крепёжных элементов на вашей монтажной плате - система SystemePact SD имеет жёсткий форм-фактор
• При использовании в помещениях с повышенной запылённостью убедитесь, что щит имеет достаточную степень защиты IP54 и выше
• Для частых операций регулярно осматривайте контактную группу - износ может происходить быстрее при работе с близкими к номиналу значениями тока
• Если нужна сигнализация состояния (вкл./выкл.), закажите дополнительные вспомогательные контакты - они легко интегрируются в существующую схему
• Не используйте этот выключатель как единственный элемент защиты - всегда сочетайте его с предохранителем или автоматическим выключателем
