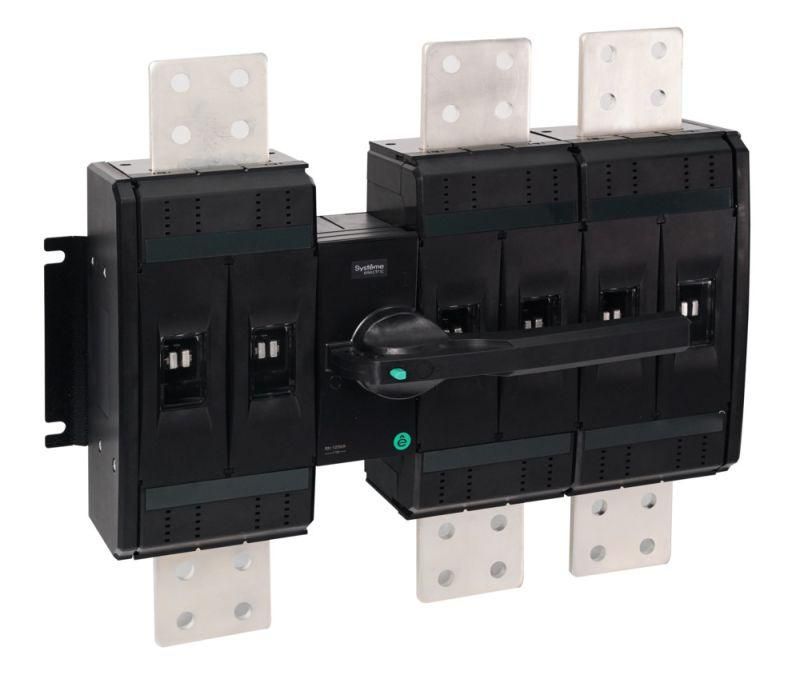

РУКОЯТКА ФРОНТ ЦЕНТР_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD12503MF1250 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD1250 3P 1250A APC

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1250A - устройство для ручного коммутации мощных электрических цепей в распределительных щитах промышленных объектов. Бренд Systeme Electric и артикул ssd12503mf1250 указывают на принадлежность к серийному решению SystemePact SD, предназначенном для надежной работы в условиях высоких нагрузок.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1250A используется для безопасного отключения и включения электрических цепей вручную. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных предприятиях. Подходит для сетей переменного и постоянного тока низкого напряжения. Частые операции включения/выключения - штатный режим работы этого аппарата.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 3P
• Номинальный ток: 1250 А
• Рукоятка управления: фронтальная, для удобного доступа при монтаже на плате
• Метод установки: на монтажной плате (панельный монтаж)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd12503mf1250

Совместимость и монтаж

Устройство устанавливается исключительно на монтажную плату - не предназначено для крепления на DIN-рейку. Для обеспечения жесткости и безопасности рекомендуется использовать металлическую платформу с достаточными крепежными отверстиями. Клеммы рассчитаны на присоединение силовых кабелей соответствующего сечения - необходимо проверить соответствие габаритов зажимов и провода перед монтажом. Дополнительные контакты (например, сигнализационные) можно подключить по заказу - они совместимы со стандартными модулями системы SystemePact SD.

Безопасность и стандарты

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 1250A проектировался с учетом требований международных норм на оборудование низкого напряжения. Обеспечивает видимый разрыв цепи - обязательное условие для проведения работ по техобслуживанию. Рукоятка может быть заблокирована навесным замком - позволяет выполнить процедуру LOTO (Lock Out Tag Out) для защиты персонала.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные операции включения/отключения
• Фронтальное расположение рукоятки упрощает управление даже при плотной компоновке щита
• Поддержка дополнительных функций: возможность установки вспомогательных контактов и блокировки замком
• Стандартная совместимость с другими элементами серии SystemePact SD - упрощает сборку и обслуживание комплексных систем

Ограничения применения

• Не предназначен для автоматического отключения - не имеет тепловых или электромагнитных расцепителей
• Не защищает от перегрузок и коротких замыканий - должен использоваться в паре с автоматическими выключателями или предохранителями
• Запрещена установка в условиях повышенной вибрации без дополнительного крепления - возможен самопроизвольный размыкание
• Не рассчитан на работу в средах с взрывоопасными газами или пылью - отсутствует взрывозащита

Примеры использования

• Отключение питания крупного станка для планового техобслуживания
• Секционирование участка конвейера для ремонта без остановки всей линии
• Ручное отключение входного кабеля в распределительном щите цеха
• Изоляция группы оборудования для проведения испытаний

Практические советы

• Перед первым включением проверьте свободное движение рукоятки - она должна перемещаться плавно без заклинивания
• При монтаже соблюдайте минимальные зазоры до соседних аппаратов - особенно важно при работе с током 1250 А
• Используйте только одобренные производителем дополнительные модули - нестандартные контакты могут нарушить целостность изоляции
• При длительной эксплуатации периодически осматривайте контакты на наличие нагара или окисления - при необходимости очищайте контактные поверхности сухой мягкой щеткой
• Убедитесь, что посадочные отверстия на монтажной плате точно соответствуют габаритам корпуса SYSTEMEPACT SD1250 3P 1250A - неверный монтаж снижает степень защиты и надежность
