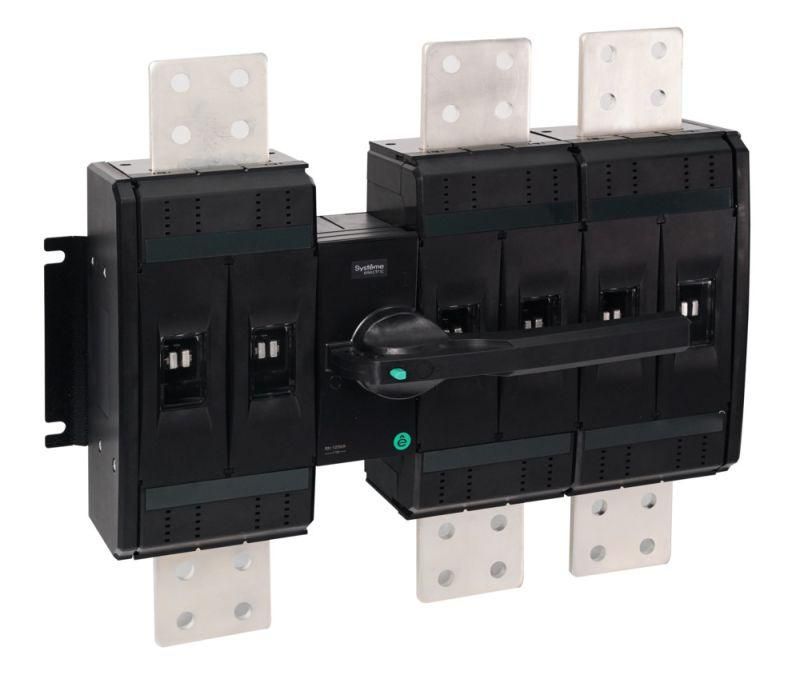

РУКОЯТКА ФРОНТ ЦЕНТР_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD12503MF0800 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD1250 3P 800A APC

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 800A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах. Применяется в промышленных системах низкого напряжения, где требуется надёжная изоляция цепи и возможность механической блокировки. Артикул ssd12503mf0800 относится к серии SystemePact SD от бренда Systeme Electric.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD1250 3P 800A предназначен для ручного коммутационного отключения и включения трёхфазных цепей. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Устройство используется в главных и промежуточных распределительных щитах, щитах секционирования на промышленных объектах - например, на участках с двигателями, конвейерами, печами и другим оборудованием высокой мощности.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 3P (трёхполюсный)
• Номинальный ток: 800 А
• Рабочее напряжение: переменный и постоянный ток (низкое напряжение - до 1000 В AC / 1500 В DC согласно стандартам IEC)
• Метод управления: фронтальная рукоятка
• Способ монтажа: на монтажную плату (панельный монтаж)
• Серия: SystemePact SD
• Артикул: ssd12503mf0800

Совместимость и монтаж

SYSTEMEPACT SD1250 3P 800A устанавливается на металлическую монтажную плиту с помощью болтовых креплений. Для правильной установки необходимо соблюдать рекомендованное расстояние между аппаратами и обеспечить доступ к рукоятке для оператора. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения. Клеммы рассчитаны на присоединение шин или кабелей сечением, соответствующим току 800 А - используйте медные проводники с опрессовкой или наконечниками.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах на электроустановках. Конструкция исключает случайное включение при открытом положении. Поддерживается возможность установки навесного замка на рукоятку для запирания в положении “выключено” - это соответствует нормам LOTO (Lock Out Tag Out).

Преимущества

• Фронтальное управление позволяет удобно оперировать устройством без необходимости открывать корпус щита полностью.
• Высокая долговечность контактов за счёт качественных материалов и технологии производства системы SystemePact.
• Поддержка модульного расширения: можно дополнительно установить вспомогательные контакты (для сигнализации состояния) и блокировочные устройства.
• Стандартный форм-фактор совместим с типовыми щитами промышленного исполнения.

Ограничения применения

• Не предназначен для частого автоматического включения/отключения - не является нагрузочным выключателем. Частые коммутации под нагрузкой снижают срок службы контактов.
• Не имеет защиты от перегрузки или короткого замыкания - должен использоваться в паре с автоматическими выключателями или предохранителями.
• Не рассчитан на работу во взрывоопасных зонах или средах с повышенной коррозийной активностью без дополнительной защиты.
• Требуется минимальный свободный объем вокруг аппарата для теплоотвода - не устанавливать в плотном компактном расположении без вентиляции.

Примеры использования

• Отключение питание крупного насоса перед обслуживанием в водопроводной станции.
• Изоляция секции конвейера для ремонта на пищевом производстве.
• Ручное отключение входного силового кабеля в распределительном щите цеха.
• Переключение между основным и резервным источником питания в системах бесперебойного энергоснабжения (при условии отсутствия нагрузки).

Практические советы

• Перед первым включением проверьте, чтобы рукоятка двигалась свободно - при заклинивании не применять усилие, а осмотреть механизм.
• При монтаже на плату используйте изолирующие прокладки, если плита выполнена из проводящего материала.
• Для контроля состояния цепи подключите вспомогательные контакты к контроллеру или световой индикации - это повышает безопасность персонала.
• Обязательно помечайте выключатель-разъединитель SYSTEMEPACT SD1250 3P 800A этикеткой с указанием защищаемой цепи и номером блокировки.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - наличие нагара или окисления требует очистки или замены.
