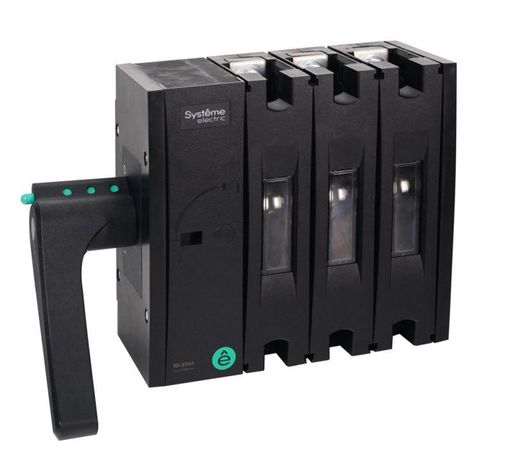

РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD02504LS0200 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 4P 200A APC

Выключатель-разъединитель SYSTEMEPACT SD250 4P 200A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd02504ls0200 указывают на принадлежность к серийному решению SystemePact SD, предназначенное для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD250 4P 200A используется для ручного коммутации электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных предприятиях. Подходит для частых операций включения и отключения, где требуется физическое разрывание цепи для обслуживания или аварийного отключения.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 4P (четыре полюса)
• Номинальный ток: 200 А
• Рукоятка управления: левосторонняя боковая
• Метод установки: на монтажную плату (панельную)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd02504ls0200

Совместимость и монтаж

Устройство устанавливается на монтажную плату с помощью болтов или специальных креплений, предусмотренных конструкцией корпуса. Для правильной установки необходимо обеспечить доступ к рукоятке с левой стороны - это важно при компоновке шкафов. Выключатель-разъединитель SYSTEMEPACT SD250 4P 200A совместим с дополнительными модулями: можно установить вспомогательные контакты (для сигнализации состояния) и заблокировать рукоятку навесным замком для предотвращения случайного включения.

Безопасность и стандарты

Выключатель-разъединитель соответствует принципам безопасности, требуемым для оборудования в промышленных системах. Хотя явные стандарты в данных не указаны, система SystemePact SD проектировалась в соответствии с международными нормами для аппаратов низкого напряжения. Разрыв цепи осуществляется механически - видимый зазор между контактами гарантирует отсутствие напряжения после отключения, что является обязательным условием для работ по техобслуживанию.

Преимущества

• Физический разрыв цепи - гарантированная изоляция при ремонте
• Левостороннее расположение рукоятки удобно при компактной сборке шкафов
• Поддерживает установку дополнительных контактов и замков - повышает гибкость системы автоматизации
• Высокая долговечность за счет прочной конструкции и качественных материалов
• Стандартная форма и размеры позволяют легко заменить аналогичные устройства других производителей

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не имеет дугогашения; для таких задач нужны автоматические выключатели
• Не работает в качестве защиты от перегрузок или КЗ - требует внешней защиты (например, предохранителей или автоматических выключателей)
• Имеет ограниченную степень защиты IP - не рассчитан на работу во влажных или запыленных средах без дополнительного кожуха
• Только панельная установка - нельзя монтировать на DIN-рейку

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Секционирование участка конвейера для ремонта без остановки всей линии
• Ручное отключение входного питания в распределительном щите цеха
• Изоляция группы потребителей при плановых работах

Практические советы

• Перед монтажом проверьте соответствие посадочного места - размеры аппарата должны точно совпадать с отверстием в панели
• Убедитесь, что рукоятка свободно перемещается и не задевает соседние элементы - особенно важна сторона установки (левая)
• Для работы в условиях повышенной опасности используйте навесной замок - он обязателен при выполнении работ по ТБ
• Добавление вспомогательных контактов позволяет интегрировать сигнал “выключен” в систему контроля или HMI
• Не используйте этот выключатель-разъединитель как основное средство защиты - всегда сочетайте его с автоматическим выключателем или предохранителем
