РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD02504LF0200 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 4P 200A APC

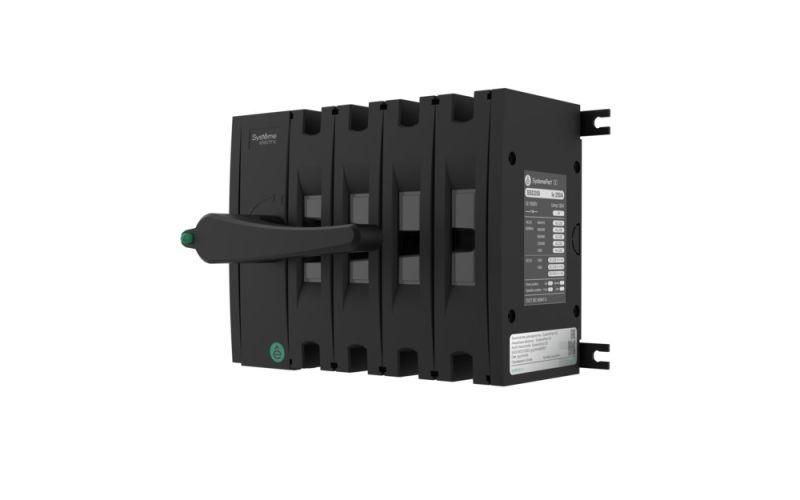

Выключатель-разъединитель SYSTEMEPACT SD250 4P 200A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах промышленных объектов. Бренд Systeme Electric и артикул ssd02504lf0200 указывают на серию SystemePact SD, предназначенную для надежной работы в условиях высоких нагрузок.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD250 4P 200A используется для ручного коммутации электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на заводах, фабриках и других промышленных объектах. Подходит для частых операций включения и отключения, где требуется четкая видимая изоляция цепи после отключения.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 4P (четыре полюса)
• Номинальный ток: 200 А
• Установка: на монтажную плату (панельную)
• Расположение рукоятки: слева
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd02504lf0200

Совместимость и монтаж

SYSTEMEPACT SD250 4P 200A устанавливается на монтажную плату с помощью болтовых соединений. Для правильной установки необходимо обеспечить доступ к рукоятке и соблюсти минимальные зазоры между аппаратами согласно нормам сборки щитов. Устройство совместимо с дополнительными модулями: можно установить вспомогательные контакты (для сигнализации состояния) и механическую блокировку рукоятки с возможностью запирания навесным замком - что важно для работ по безопасности (LOTO).

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям к изолирующим устройствам для сетей до 1000 В AC / 1500 V DC. Конструкция гарантирует визуальное определение положения контактов - открытый/закрытый - что является обязательным требованием для безопасного обслуживания. Наличие возможности запирания рукоятки позволяет выполнить процедуры энергоблокировки (Lockout-Tagout) в соответствии с промышленными нормами охраны труда.

Преимущества

• Механизм рассчитан на частые операции - долгий срок службы при активном использовании.
• Стандартная левосторонняя рукоятка удобна для большинства схем управления щитами.
• Поддерживает расширение функционала через дополнительные контакты и блокировки.
• Изготовлен в прочном корпусе, устойчивом к воздействиям промышленной среды.

Ограничения применения

SYSTEMEPACT SD250 4P 200A не предназначен для автоматического отключения при перегрузках или КЗ - он не имеет встроенной защиты. Его нельзя использовать вместо автоматического выключателя. Также устройство не защищено от внешних факторов (пыль, влага) - монтаж допускается только внутри закрытых щитов с классом защиты IP54 и выше. Не рекомендуется применять в условиях повышенной вибрации без дополнительного крепления.

Примеры использования

• Отключение питания участка конвейера перед техническим обслуживанием.
• Секционирование цепей в распределительном щите производства.
• Ручное управление питанием сварочного оборудования.
• Изолирование группы насосов или компрессоров для планового ремонта.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий и шага крепления на вашей монтажной плате - габариты устройства должны точно совпадать.
• Если нужна сигнализация состояния (включен/выключен), заказывайте дополнительные контакты одновременно с основным аппаратом - они устанавливаются на этапе сборки.
• Для работы в режиме LOTO используйте навесной замок с ключом, который хранится у ответственного лица - это исключает случайное включение.
• Не затягивайте крепежные болты слишком сильно - это может повредить пластиковые элементы корпуса.
• Обязательно помечайте выключатель-разъединитель SYSTEMEPACT SD250 4P 200A этикеткой с номером цепи и предупреждением “Не включать!” при проведении ремонтных работ.
