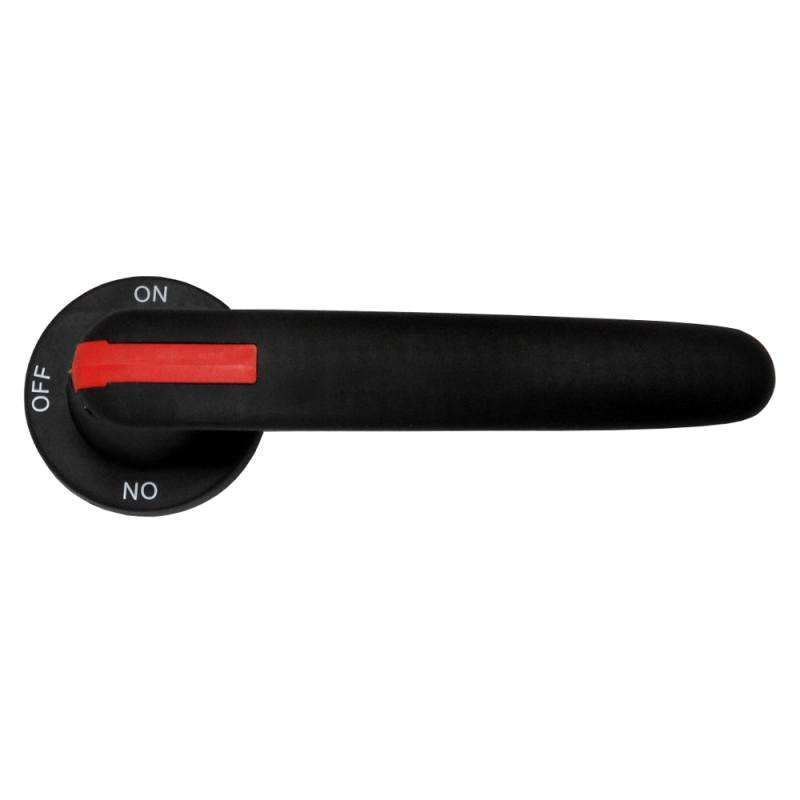

Рукоятка OptiSwitch DI-C-400~1800А| 275125 | КЭАЗ

Рукоятка OptiSwitch DI-C-400~1800А КЭАЗ предназначена для ручного управления выключателями-разъединителями в силовых цепях до 1800 А. Эта модель из серии OptiSwitch DI обеспечивает надежное и безопасное переключение в распределительных устройствах промышленного и энергетического назначения.

Назначение и область применения

Рукоятка OptiSwitch DI-C-400~1800А КЭАЗ используется для механического оперирования выключателями-разъединителями с номинальным током от 400 до 1800 А. Применяется в комплектных распределительных устройствах (КРУ), ячейках КРУ, силовых щитах и других системах, где требуется физическое отключение цепи для обслуживания или ремонта. Подходит для установки на аппаратах серии OptiSwitch DI, а также совместима со стандартными силовыми разъединителями того же класса.

Технические характеристики

• Номинальный ток: 1800 А - максимальная нагрузка, которую можно безопасно коммутировать через подключенный выключатель-разъединитель;
• Тип изделия: рукоятка - элемент управления, передающий усилие от оператора к механизму аппарата;
• Способ монтажа: на аппарат - устанавливается напрямую на корпус выключателя-разъединителя без дополнительной рампы или кронштейна;
• Наличие замка: да - позволяет заблокировать положение «выключено» для предотвращения случайного включения (соответствует требованиям LOTO - Lock Out Tag Out);
• Цвет: черный - высокая видимость, устойчив к загрязнению и УФ-лучам;
• Совместимость: выключатель-разъединитель, силовой разъединитель - работает исключительно с устройствами, имеющими соответствующий механизм зацепления.

Совместимость и монтаж

Рукоятка OptiSwitch DI-C-400~1800А КЭАЗ рассчитана на установку только на аппараты серии OptiSwitch DI и аналогичные модели с тем же типом привода. Монтаж выполняется путём насадки на шток механизма выключателя-разъединителя. Перед установкой проверьте соответствие формы посадочного места и наличие фиксирующего паза. Не используйте рукоятку с другими сериями или моделями без официального подтверждения совместимости от производителя.

Безопасность и стандарты

Рукоятка оснащена функциональным замком, обеспечивающим возможность блокировки в положении «выключено». Это соответствует принципам безопасности LOTO (Lock Out Tag Out), применяемым на промышленных объектах. Конструкция выполнена из прочного неметаллического материала, устойчивого к ударным нагрузкам и воздействию масла, бензина и других сред, характерных для промышленной среды.

Преимущества

• Замок обеспечивает гарантированную блокировку - снижает риск аварийного включения во время техобслуживания;
• Максимальный номинальный ток 1800 А позволяет использовать рукоятку в мощных сетях без необходимости замены оборудования;
• Простой монтаж на аппарат - не требует доработки или адаптеров;
• Чёрный цвет повышает контрастность и удобство визуального контроля положения рычага;
• Интеграция в серию OptiSwitch DI гарантирует единый стиль и взаимозаменяемость компонентов внутри одной системы.

Ограничения применения

• Не предназначен для автоматического управления - только ручное оперирование;
• Не применяется в условиях постоянного контакта с открытой пламенной средой или экстремальными температурами выше +60 C;
• Не совместим с выключателями других серий (например, OptiSwitch DZ или EKF), даже если они имеют схожий внешний вид;
• Не рекомендуется использовать в качестве рычага для принудительного открывания заклинившего механизма - это может вызвать повреждение внутренних деталей аппарата.

Примеры использования

• Подстанции 6–10 кВ с выключателями-разъединителями типа OptiSwitch DI;
• Производственные линии с крупными двигателями и частотниками, где требуется ручное отключение питания;
• Щитовые помещения на заводах, где соблюдаются нормы LOTO для работ по техобслуживанию;
• Объекты ЖКХ и энергосбыта, где используются силовые разъединители для изоляции участков сети.

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель находится в положении «выключено» - это предотвратит попытки включения под нагрузкой;
• Проверьте плотность посадки рукоятки: она должна свободно вращаться, но не болтаться; при наличии люфта - замените её;
• При использовании нескольких рукояток на одном оборудовании - помечайте каждую (например, этикеткой с номером цепи) для быстрого определения контролируемого аппарата;
• Не допускайте намеренного усиления давления на рукоятку при затруднённом перемещении - возможно, проблема в самом выключателе, а не в рукоятке;
• Артикул 275125 - единственный идентификатор этой модели. При заказе запрашивайте именно его, чтобы избежать замены на другую версию.
