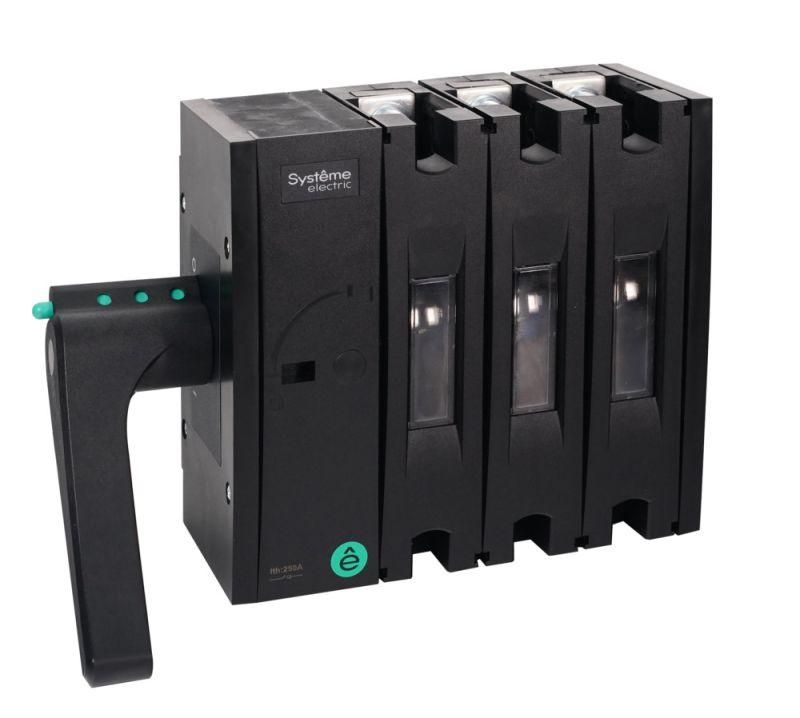

РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО - SSD01603LS0125 ВЫКЛ.-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 3P 125A APC

Выключатель-разъединитель SYSTEMEPACT SD160 3P 125A - устройство для безопасного ручного отключения и подключения трёхфазных цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01603ls0125 указывают на принадлежность к надёжной серии SystemePact SD, предназначенной для промышленного использования.

Назначение и область применения

SYSTEMEPACT SD160 3P 125A используется для ручного отключения и включения электрических цепей в сетях до 1000 В переменного и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных объектах. Подходит для частых операций - например, при обслуживании оборудования, ремонте или плановой остановке линий.

Технические характеристики

• Количество полюсов: 3 (трёхфазный)
• Номинальный ток: 125 А
• Тип управления: рукоятка, расположена слева
• Метод монтажа: на монтажную плату (панельный монтаж)
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd01603ls0125

Совместимость и монтаж

Устройство устанавливается на монтажную плату с помощью болтов или фиксирующих элементов, предусмотренных конструкцией шкафа. Посадочная площадка соответствует стандартным габаритам для аппаратов серии SystemePact SD. Для обеспечения жесткости и безопасности рекомендуется использовать металлическую плату толщиной не менее 2 мм. Рукоятка расположена слева - при проектировании щита учтите свободное пространство для её поворота.

Безопасность и стандарты

Выключатель-разъединитель SYSTEMEPACT SD160 3P 125A соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - важное условие для работы по правилам электробезопасности. Наличие возможности установки блокировки навесным замком позволяет выполнить процедуру LOTO (Lock Out / Tag Out) - запирание устройства во время техобслуживания.

Преимущества

• Рассчитан на частые операции - прочная механика выдерживает многократные коммутации
• Левосторонняя рукоятка удобна для компактных щитов с ограниченным доступом справа
• Поддерживает установку дополнительных контактов (например, сигнализационных) для контроля положения аппарата
• Имеет возможность механической блокировки - повышает безопасность персонала
• Стандартная серия SystemePact SD - совместима с другими изделиями этой линейки, что упрощает сборку и замену

Ограничения применения

• Не предназначен для автоматического отключения - не имеет тепловой или электромагнитной защиты
• Не рассчитан на работу под нагрузкой выше 125 А - превышение тока вызывает перегрев и выход из строя
• Не защищён от внешних воздействий (IP-класс не указан) - требует установки внутри закрытого щита
• Не подходит для частых аварийных отключений - предназначено для планового отключения, а не для защиты от КЗ

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Секционирование участка конвейера для ремонта одной зоны без остановки всей линии
• Ручное отключение входного кабеля в распределительном щите при проверке счетчиков
• Формирование изолированного участка сети для проведения работ по ГОСТ 12.1.013

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате - габариты системы SystemePact SD стандартизованы, но допуски могут отличаться у разных производителей шкафов
• Если требуется сигнал о положении выключателя ("включен"/"выключен"), используйте дополнительные контакты - они легко устанавливаются после основного аппарата
• Обязательно применяйте навесной замок при работе в условиях коллективного обслуживания - это обязательное требование по охране труда
• Не используйте SYSTEMEPACT SD160 3P 125A вместо автомата - он не отключит при перегрузке или коротком замыкании
• При замене старого аппарата сверьте тип рукоятки - левая (L) и правая (R) версии не взаимозаменяемы из-за направления открывания
