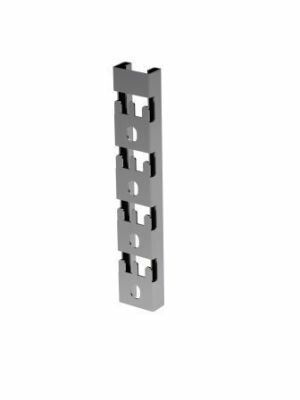

Профиль С-образный F5 Combitech 41х21 L300 1.5 мм DKC FPL2103

Профиль С-образный для проволочного лотка 41x21 мм, длина 300 мм, толщина 1.5 мм от DKC (ДКС) - элемент крепления для проволочных лотков, обеспечивающий быстрое и надёжное крепление без использования винтов. Артикул fpl2103 используется в системах прокладки кабелей на объектах с высокими требованиями к скорости монтажа и долговечности.

Назначение и область применения

Профиль С-образный для проволочного лотка 41x21 мм, длина 300 мм, толщина 1.5 мм применяется для крепления и подвеса проволочных лотков на шпильках. Подходит для лотков с шириной основания до 300 мм. Используется в системах распределения силовых и слаботочных кабелей в промышленных помещениях, на производствах, в офисах и на объектах ЖКХ. Особенно эффективен там, где требуется частая переупаковка кабельных трасс или быстрая замена участков.

Технические характеристики

• Тип профиля: С-образный
• Размеры: 41 мм (ширина) × 21 мм (высота)
• Длина: 300 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Покрытие: оцинкованное, серый цвет
• Ширина прореза: 22 мм - обеспечивает плотную фиксацию проволочного лотка
• Перфорация: задняя сторона перфорированная - позволяет крепить профиль к стене или потолку через отверстия
• Наличие зубьев: да - защищают от проскальзывания лотка
• Отламывающиеся: да - можно отломать нужную длину без инструментов
• Отверстия: два крайних отверстия 14×10,5 мм для крепления на шпильки; между зубьями перфорация отсутствует

Совместимость и монтаж

Профиль совместим со всеми проволочными лотками, имеющими базовую ширину до 300 мм. Монтируется на шпильки M6–M8 через предварительно пробитые отверстия. Для установки достаточно вставить лоток в прорез 22 мм - он фиксируется за счёт зубьев. Перфорация на задней стороне позволяет закрепить профиль к поверхности саморезами, анкерами или болтами. Благодаря возможности отламывать профиль по длине, не требуются специальные инструменты - достаточно плоскогубцев или даже руками при достаточном усилии.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Непрерывное холодное цинкование гарантирует защиту от ржавчины в условиях повышенной влажности. Соответствует ГОСТ 14918-80 для металлоконструкций и рекомендовано для использования в зонах с классом защиты IP54 и выше.

Преимущества

• Быстрый монтаж без сверления и винтов - экономия времени на сборке
• Устойчивость к коррозии благодаря равномерному оцинкованию
• Гибкость длины - возможность отламывания до нужного размера
• Надёжная фиксация лотка за счёт зубьев и прореза 22 мм
• Поддержка нагрузки до 15 кг/м при правильном креплении на шпильки

Ограничения применения

• Не предназначены для крепления тяжёлых жестких кабельных каналов - только для гибких проволочных лотков
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка не выдерживает агрессивной химической среды
• Отламываемая часть теряет прочность - после отлома нельзя использовать оставшуюся часть как самостоятельный крепёж
• Длина 300 мм - не подходит для длинных пролётов без промежуточных опор

Примеры использования

• Крепление проволочных лотков в цехах с конвейерами - легко менять маршруты при модернизации
• Прокладка кабелей в серверных комнатах - компактно, без лишнего веса
• Обустройство освещения и управления в торговых центрах - быстрый доступ к кабелям при обслуживании
• Электрооборудование на заводах с частыми изменениями технологических линий

Практические советы

• При выборе длины учтите, что профиль имеет фактическую длину 300 мм - не путайте с другими типоразмерами серии FPL-21 (например, 380 мм)
• Для максимальной устойчивости используйте минимум две точки крепления на один профиль - через крайние отверстия 14×10,5 мм
• При отламывании сделайте отметку карандашом - так легче контролировать длину
• Не допускайте перегрузки лотка - суммарный вес кабелей не должен превышать 15 кг на метр профиля
• Артикул fpl2103 - единственный вариант с отламываемостью в этой серии. Убедитесь, что вам нужен именно этот тип, а не сплошной профиль
