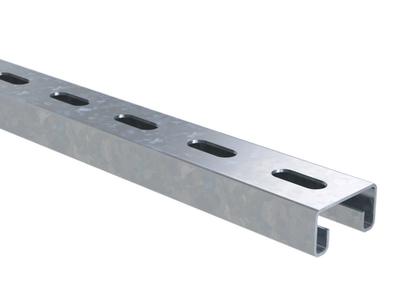

Профиль С-образный 41х21, L300, толщ.1,5 мм | BPL2103 DKC ДКС

Профиль С-образный 41х21, длина 300 мм, толщина 1,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки жестких конструкций в электромонтаже и автоматизации. Артикул bpl2103 предназначен для фиксации оборудования, кабельных лотков и светильников с помощью стандартных крепежных элементов.

Назначение и область применения

Профиль С-образный 41х21, длина 300 мм, толщина 1,5 мм используется для создания несущих рам, кронштейнов и направляющих в системах крепления. Подходит для монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и светильников на шпильках, а также в качестве основы для кабеленесущих трасс. Часто применяется в промышленной автоматике, энергетике, на объектах ЖКХ и в системах освещения.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×21 мм (высота × глубина)
• Длина: 300 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Покрытие: оцинкованное - защищает от коррозии
• Ширина слота: 22 мм - позволяет использовать стандартные болты и крепежи
• Перфорация: задняя поверхность имеет ряд отверстий для легкого крепления к стене или потолку
• Отламываемость: да - можно отрезать до нужной длины без специального инструмента
• Наличие зубьев: да - обеспечивают удержание крепежа в слоте без проскальзывания
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Профиль С-образный 41х21, длина 300 мм, толщина 1,5 мм совместим со всеми крепежными элементами серии B5 Combitech от DKC, включая гайки, болты, хомуты и кронштейны. Для установки используйте саморезы или анкеры через перфорацию на задней стороне. Крепление в слот осуществляется с помощью болтов с головкой под плоскую шайбу - зубья предотвращают проворот. Отрезать профиль можно обычными ножницами по металлу или болгаркой - после отлома край остается ровным благодаря точному дизайну линии разлома.

Безопасность и стандарты

Изделие выполнено из негорючего материала и соответствует нормам пожарной безопасности для внутренних электромонтажных систем. Материал - оцинкованная сталь - обеспечивает долговечность в условиях повышенной влажности и температурных колебаний. Соответствует ГОСТ 14918 и DIN EN 10147 по качеству покрытия.

Преимущества

• Удобство монтажа: возможность отламывать профиль на месте без сварки или резки
• Высокая прочность: толщина 1,5 мм гарантирует устойчивость к механическим нагрузкам
• Гибкость крепления: слот 22 мм и зубчатые выступы позволяют надежно фиксировать крепеж любого типа
• Защита от коррозии: непрерывное холодное цинкование увеличивает срок службы в агрессивных средах
• Совместимость с сериями B5 Combitech: легко интегрируется в существующие системы DKC

Ограничения применения

• Не рекомендуется для внешнего монтажа без дополнительной защиты - хотя оцинковка устойчива, длительное воздействие атмосферных осадков снижает срок службы
• Подходит только для статических нагрузок; не предназначен для динамически нагруженных механизмов (например, движущихся частей станков)
• Длина 300 мм требует комбинирования с другими элементами для длинных трасс - не является решением для протяженных линий без стыков

Примеры использования

• Крепление светильников к потолку через шпильки и кронштейны BBP-21/41
• Сборка несущей рамы для кабельного лотка в распределительном щите
• Фиксация терморегуляторов и датчиков на стене в производственных помещениях
• Обустройство кабеленесущей системы в серверной комнате
• Монтаж конвейерных опор с использованием ВВН-60

Практические советы

• При отрезке профиля используйте защитные очки - крошится оцинковка, возможны острые края
• Для максимальной жесткости крепите профиль двумя точками - через перфорацию и в слот
• Учитывайте посадочный диаметр крепежа: слот 22 мм рассчитан на M6–M8 болты
• Если требуется удлинить профиль - стыкуйте два элемента с перекрытием минимум 50 мм и фиксируйте болтом через общий слот
• Артикул bpl2103 часто заказывают комплектом с кронштейнами - проверьте наличие совместимых деталей перед закупкой
