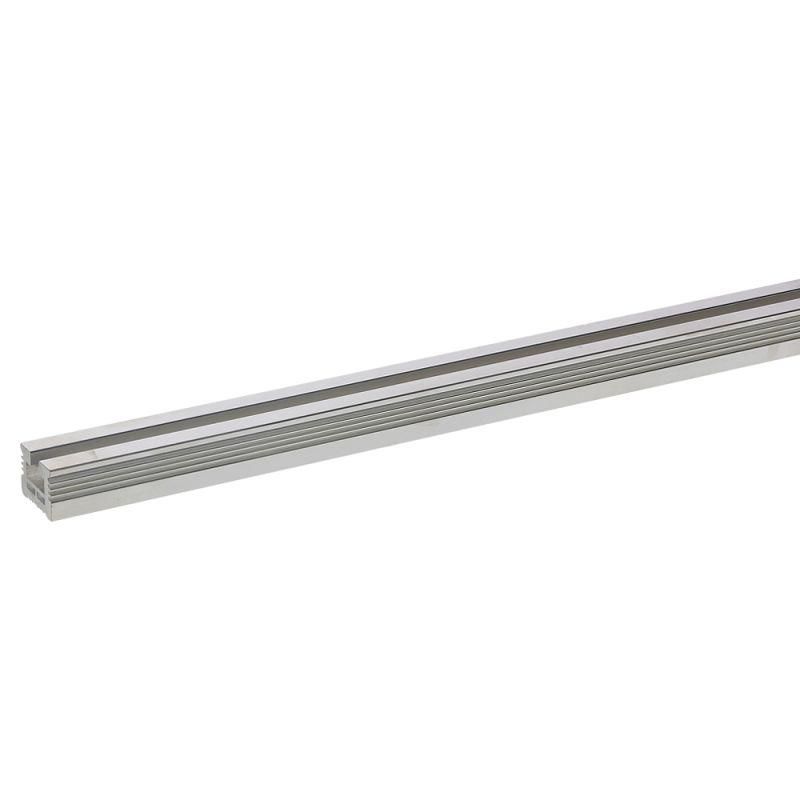

Шина С-образная 1780мм 1250А алюм. Leg 037357 Legrand

С-образная алюминиевая шина 686 мм2 длина 1780 мм от Legrand Euro - это надёжный проводящий элемент для распределения большого тока в силовых щитах и распределительных устройствах. Артикул 037357 из серии XL3 предназначен для профессионального монтажа в промышленной и коммерческой электроустановке.

Назначение и область применения

Шина используется для соединения автоматических выключателей, контакторов, предохранителей и других устройств внутри распределительных щитов. Благодаря высокой проводимости и прочности алюминиевого профиля, она заменяет многожильные кабели в системах с током до 1250 А. Подходит для установки на DIN-рейках, в ящиках средней и большой мощности, в цепях постоянного и переменного тока частотой 50–60 Гц.

Технические характеристики

• Поперечное сечение: 686 мм2 - обеспечивает пропускную способность до 1250 А
• Длина: 1780 мм - позволяет покрывать большие расстояния между точками подключения
• Форма: S-образная - упрощает подключение сверху и снизу без перегибов кабеля
• Материал: алюминий - лёгкий, коррозионностойкий, с хорошей теплопроводностью
• Покрытие: лужёное - снижает окисление, повышает контактную надёжность и долговечность
• Номинальный ток: 1250 А - рассчитана на работу в условиях максимальной нагрузки
• Гарантия: 24 месяца - подтверждает качество производства Legrand

Совместимость и монтаж

Шина совместима с клеммами и зажимами, соответствующими стандарту IEC 60947-7-1. Для монтажа требуется фиксация на DIN-рейке или жестком основании с помощью болтовых соединений. Лужёная поверхность позволяет использовать обычные медные или алюминиевые кабельные наконечники. Убедитесь, что посадочные отверстия под болты соответствуют габаритам вашей аппаратуры - шина имеет стандартные отверстия для M8/M10.

Безопасность и стандарты

С-образная алюминиевая шина 686 мм2 длина 1780 мм соответствует требованиям IEC 60947-7-1 и EN 61439. Применение лужёного покрытия исключает образование оксидной плёнки, которая может вызвать нагрев в местах соединений. Серия XL3 от Legrand прошла испытания на термическую стойкость и механическую прочность.

Преимущества

• Высокая плотность тока за счёт большого сечения - меньше потерь энергии
• S-форма уменьшает напряжение изгиба кабелей - продлевает срок службы изоляции
• Лужёное покрытие - устойчиво к влажности и химическим воздействиям
• Алюминиевый корпус легче меди - удобнее транспортировать и монтировать
• Стандартные размеры - легко интегрируется в существующие решения Legrand

Ограничения применения

• Не предназначена для открытой прокладки вне щита - требует закрытой защиты
• Работает только в помещениях с контролируемой влажностью - не для улицы или сырых цехов
• Не рекомендовано использование с медными кабелями без переходных наконечников - возможна гальваническая коррозия
• Запрещено перегружать выше 1250 А - риск перегрева и деформации профиля

Примеры использования

• Главный ввод в промышленном щите с несколькими МКЭ
• Распределение тока от главного автомата к групповым рубильникам
• Объединение выходов преобразователей частоты в одном шкафу
• Системы бесперебойного питания (UPS) с высокой мощностью

Практические советы

• Перед монтажом проверьте, чтобы все точки подключения находились в одной плоскости - иначе возникают механические напряжения
• Используйте момент затяжки 10–12 Нм для болтов M8; переусиливание может повредить алюминий
• При использовании нескольких шин - соблюдайте минимальный зазор 50 мм между ними для теплоотвода
• Для длинных участков (более 1,5 м) предусмотрите компенсационные опоры - алюминий слегка деформируется при температурных колебаниях
• Убедитесь, что артикул 037357 соответствует вашей модели щита - некоторые Legrand XL3 имеют специальные крепления
