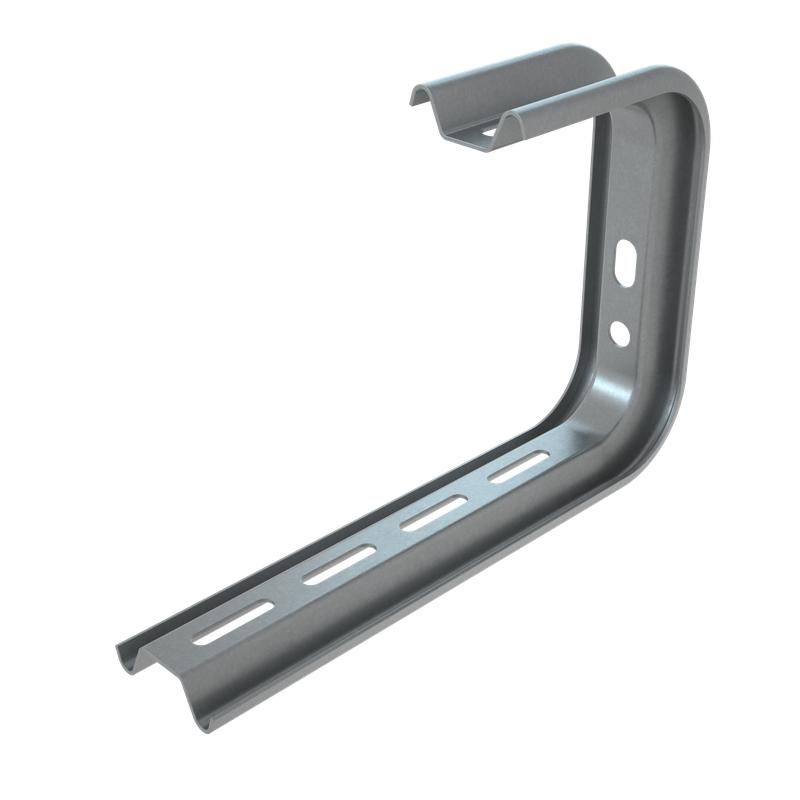

Подвес С-образный усиленный для лотка 400 мм | SPVU400 КМ-профиль LO8131

Подвес С-образный усиленный для лотка 400 мм сталь КМ - надёжный элемент крепления для кабельных лотков шириной до 400 мм, изготовленный из оцинкованной стали. Бренд КМ-Профилю и артикулы spvu400 / lo8131 обеспечивают совместимость со всей серией систем КМ®, позволяя собирать устойчивые и долговечные трассы в помещениях.

Назначение и область применения

Подвес С-образный усиленный для лотка 400 мм сталь КМ используется для подвешивания металлических кабельных лотков к потолку или вертикальным поверхностям. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий: офисах, производственных цехах, телекоммуникационных пунктах, серверных. Подходит для лотков серии КМ® и других аналогичных моделей с соответствующей шириной.

Технические характеристики

• Тип: C-образный кронштейн
• Ширина лотка: 400 мм
• Максимальная высота лотка: 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Несущая способность: 0,2 Н (20 грамм-force - крайне низкая нагрузка; требуется уточнение у производителя)
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в закрытых помещениях с нормальной влажностью и слабой агрессивностью окружающей среды
• Крепление лотка: винтовое - через отверстия в боковой стенке лотка

Совместимость и монтаж

Подвес С-образный усиленный для лотка 400 мм сталь КМ совместим с любыми лотками серии КМ® и другими изделиями, имеющими стандартную ширину 400 мм и высоту до 100 мм. Монтируется на одну шпильку M8–M10, фиксирующуюся к перекрытию или стене. Лоток крепится к подвесу болтами через предварительно просверленные отверстия в боковых стенках. Для сборки системы рекомендуется использовать комплектующие того же производителя - КМ-Профилю - чтобы обеспечить точное соответствие геометрии и прочностных параметров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Цинкование по методу Сендзимира соответствует стандартам на антикоррозийную защиту. Несущая способность 0,2 Н указывает на то, что данный подвес рассчитан исключительно на вес самого лотка и минимального количества кабелей - не более нескольких десятков грамм. Это требует обязательного расчета общей нагрузки на всю систему.

Преимущества

• Высокая коррозионная стойкость благодаря цинкованию по методу Сендзимира - покрытие устойчиво к механическим повреждениям и окислению
• Жесткая конструкция из стали толщиной 1,5 мм снижает прогиб при установке длинных участков
• Простота монтажа - один крепёжный элемент на шпильку, винтовое крепление лотка
• Совместимость с полным ассортиментом КМ® - можно комбинировать с другими подвесами, переходниками и крепёжными элементами
• Экономия времени при проектировании - рекомендовано к использованию в проектах

Ограничения применения

• Не предназначена для наружной установки - даже при УХЛ3 исполнении не выдерживает постоянное воздействие осадков, солевых аэрозолей или температур ниже –25C
• Несущая способность 0,2 Н слишком мала для реальных условий: при заполнении лотка кабелями масса может достигать 5–10 кг/м. Такой подвес **не годится** для полноценной нагрузки - возможно, указан неверный параметр. Обязательно проверьте данные у производителя!
• Не подходит для лотков шириной больше 400 мм или высотой свыше 100 мм - возможен контакт с опорой и риск деформации
• Требуется жёсткий крепёж к несущей конструкции - недопустимо использование пластиковых дюбелей или слабых анкеров

Примеры использования

• Подвеска лотка 400×100 мм в серверной комнате с малым числом слаботочных кабелей
• Формирование вертикальной трассы в административном здании для кабелей связи
• Сборка многоуровневой системы с несколькими рядами лотков - при этом каждый уровень должен иметь свою пару подвесов с учётом суммарной нагрузки

Практические советы

• Проверьте фактическую массу лотка + кабелей перед установкой. Если она превышает 1 кг на метр - используйте два подвеса на каждые 50 см или замените на усиленные модели.
• При монтаже на бетон используйте химические анкеры или ударные дюбели M8/M10. Шпилька должна выходить минимум на 30 мм за поверхность подвеса.
• Не затягивайте болты лотка слишком сильно - они могут продавить оцинкованную сталь толщиной 1,5 мм.
• Для длинных участков (>2 м) обязательно делайте промежуточные точки крепления - даже при малой нагрузке прогиб может вызвать напряжение в соединениях.
• Артикулы spvu400 и lo8131 - это один и тот же продукт. Убедитесь, что заказываете нужный номер в каталоге вашего поставщика.
