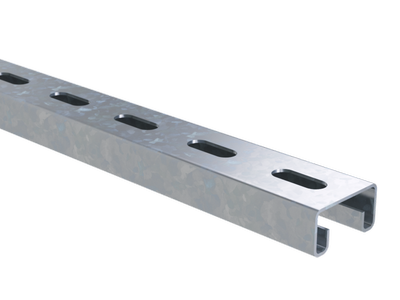

Профиль С-образный B5 Combitech 41х21, L2200, 1.5 мм DKC (ДКС) BPL2122

Профиль С-образный 41х21, длина 2200 мм, толщина 1,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки несущих конструкций в электромонтаже, автоматизации и освещении. Артикул bpl2121 относится к серии B5 Combitech и предназначен для надёжного крепления оборудования на стенах, потолках и в подвесных системах.

Назначение и область применения

Профиль С-образный 41х21, длина 2200 мм, толщина 1,5 мм используется для создания жёстких несущих оснований в электротехнических и механических системах. Подходит для монтажа:

• консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• лотков для кабелей и проводов;
• светильников и осветительных трасс на шпильках;
• оборудования на стенах и потолках в промышленных помещениях, цехах, распределительных щитах.

Идеально сочетается с крепёжными элементами серии B5 Combitech. Может применяться как самостоятельный элемент кабеленесущей системы.

Технические характеристики

• Форма: С-образный профиль - U-образный канал с двумя бортами и плоским дном.
• Размеры: 41 мм (высота) × 21 мм (ширина слота); длина 2200 мм.
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при минимальной массе.
• Материал: оцинкованная сталь с непрерывным холодным цинкованием - устойчивость к коррозии без покраски.
• Покрытие: серебристо-серое оцинкованное - не требует дополнительной защиты в сухих и умеренно влажных средах.
• Перфорация: задняя поверхность перфорирована - позволяет фиксировать профиль саморезами, болтами или анкерами через отверстия.
• Возможность отламывания: да - можно отрезать до нужной длины без специального инструмента, используя зону предварительного надлома.
• Наличие зубьев: да - на внутренних гранях есть выступы для удерживания крепёжных элементов, исключающие проскальзывание.
• Огнестойкость: соответствует требованиям к негорючим материалам - не поддерживает горение, не выделяет токсичных веществ при нагреве.

Совместимость и монтаж

Профиль С-образный 41х21, длина 2200 мм совместим со всеми крепёжными изделиями серии B5 Combitech, включая кронштейны, хомуты и крепёжные планки. Для установки:

• Используйте саморезы или анкеры через перфорацию на задней стороне - шаг отверстий рассчитан под стандартные крепления.
• При необходимости отрезки делают вручную - достаточно надавить на зону отламывания и согнуть профиль несколько раз.
• Зубья внутри профиля обеспечивают плотную посадку крепёжных элементов - не требуется дополнительная фиксация.
• Не рекомендуется использовать с крепёжными деталями, имеющими внешний диаметр более 20 мм - возможен контакт с бортами профиля.

Безопасность и стандарты

Профиль С-образный 41х21, длина 2200 мм соответствует требованиям ГОСТ 14918 и EN 10143 по качеству оцинкованной стали. Материал не содержит свинца, кадмия и других запрещённых компонентов. Огнестойкость подтверждена испытаниями на воспламеняемость - профиль не распространяет пламя и сохраняет форму при температуре до 800 C в течение 30 минут.

Преимущества

• Высокая прочность при малом весе благодаря оптимальному соотношению толщины и формы.
• Удобство монтажа - возможность отламывания и наличие зубьев снижают время установки.
• Защита от коррозии за счёт равномерного непрерывного цинкования - срок службы до 25 лет в помещении.
• Готовность к использованию - не требует дополнительной обработки перед монтажом.
• Совместимость с широким спектром крепёжных решений серии B5 Combitech.

Ограничения применения

• Не предназначены для наружного монтажа без дополнительной защиты - оцинковка устойчива, но не рассчитана на постоянный контакт с атмосферными осадками и солями.
• Не следует использовать в условиях повышенной вибрации без демпфирующих прокладок - возможно ослабление креплений.
• Отламываемые участки теряют целостность перфорации - после реза нельзя использовать отверстия за точкой разлома.
• Не подходит для нагрузок выше 15 кг на метр при свободном подвешивании - для больших нагрузок требуется усиление или дополнительные точки крепления.

Примеры использования

• Подвеска светильников в офисных помещениях - профиль крепится к потолку, на него устанавливаются кронштейны BBP-21/41.
• Создание кабеленесущего канала в цеху - несколько профилей bpl2121 монтируются параллельно, в них укладываются кабельные лотки.
• Фиксация панелей управления на стене - профили используются как направляющие для крепления корпусов с помощью шпилек.
• Монтаж конвейерных систем - профиль служит базой для крепления роликов и приводов.

Практические советы

• При заказе учтите, что длина 2200 мм - максимальная; при необходимости отрезки делайте с запасом 5–10 мм на подгонку.
• Для точного отламывания используйте плоскогубцы - сгибайте профиль в месте перфорации, пока он не разломается.
• Проверьте соответствие ширины слота (22 мм) сечению крепёжных элементов - например, шпильки должны иметь диаметр не более 18 мм.
• При групповой установке нескольких профилей соблюдайте одинаковый интервал между точками крепления - минимизирует деформацию.
• Артикул bpl2121 - единственный в линейке с такими параметрами; другие модели серии B5 Combitech имеют другую длину или толщину.
