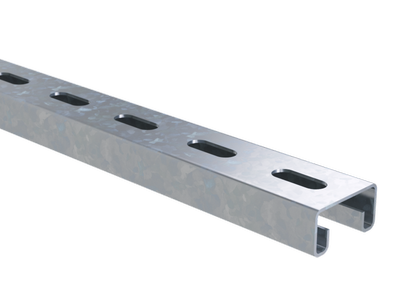

Профиль монтаж. 41х21 С-образ. L600 толщ. 1.5мм ДКС BPL2106

Профиль С-образный 41х21, длина 600 мм, толщина 1,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки кабеленесущих систем, крепления оборудования и монтажа светильников. Артикул bpl2106 относится к серии B5 Combitech и предназначен для жестких условий эксплуатации в промышленной среде.

Назначение и область применения

Профиль С-образный 41х21 используется для создания несущих конструкций в электромонтаже и автоматизации. Его применяют для:

• Крепления к стене или потолку через подвесы;
• Установки консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• Подвеса кабельных лотков и световых приборов на шпильках;
• Формирования кабеленесущих трасс для освещения и силовой проводки;
• Сборки рам, стоек и направляющих в щитовых помещениях.

Технические характеристики

• Размеры: 41×21 мм - внешние габариты профиля; длина 600 мм.
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при минимальном весе.
• Материал: оцинкованная сталь с непрерывным холодным цинкованием - устойчивость к коррозии без покраски.
• Покрытие: оцинкованное - защищает от влаги и химических воздействий.
• Ширина слота: 22 мм - позволяет фиксировать болты, крепежные планки и кронштейны.
• Перфорация: задняя сторона перфорированная - упрощает крепление к поверхности саморезами или анкерами.
• Отламываемость: да - можно отрезать до нужной длины без специального инструмента.
• Наличие зубьев: да - обеспечивают надежное сцепление с крепежными элементами при затяжке.
• Огнестойкость: да - соответствует требованиям пожарной безопасности в электроустановках.
• Цвет: серый - единый цветовой стандарт для промышленного оборудования.

Совместимость и монтаж

Профиль совместим со всеми компонентами серии B5 Combitech. Для монтажа используются:

• Шпильки М8–M10 - для подвеса к потолку или балкам;
• Крепежные планки с зажимами - для фиксации в слоте 22 мм;
• Саморезы по металлу - для крепления к перфорированной задней стороне.

Отламываемость позволяет легко настраивать длину на месте установки. Рекомендуется использовать ножницы по металлу или углошлифовальную машину (болгарку) для точного реза. После реза рекомендуется обработать края против коррозии, особенно если профиль будет находиться во влажной среде.

Безопасность и стандарты

Профиль С-образный 41х21, длина 600 мм, толщина 1,5 мм соответствует требованиям к огнестойкости и механической прочности для промышленных электромонтажных систем. Непрерывное оцинкование соответствует ГОСТ 14918 и обеспечивает долговечность в условиях повышенной влажности. Сертификаты на продукцию доступны у производителя DKC (ДКС).

Преимущества

• Высокая жесткость при малом весе благодаря оптимальному профилю и толщине 1,5 мм.
• Готовая перфорация и зубья исключают необходимость сверления перед монтажом.
• Отламываемость снижает время подготовки и позволяет адаптировать длину под объект.
• Оцинкованное покрытие гарантирует срок службы более 15 лет в закрытых помещениях и до 10 лет в условиях высокой влажности.
• Совместимость с широким спектром крепежных решений серии B5 Combitech.

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты - даже оцинкованное покрытие не выдерживает постоянного контакта с дождём и солями.
• Не следует использовать в агрессивных химических средах (например, в кислотных производствах) - цинк подвержен коррозии при pH ниже 5.
• При частичном отламывании сохраняются острые края - требуется соблюдение правил безопасной работы.
• Максимальная нагрузка зависит от способа крепления - не рассчитана на значительные динамические нагрузки без усиления.

Примеры использования

• Крепление светильников LED на потолке в цеху - профиль служит основой для подвеса на шпильках.
• Сборка кабеленесущего канала в распределительной комнате - несколько профилей соединяются в ряд для прокладки силовых кабелей.
• Монтаж консолей для управления станком - профиль фиксируется к стене, на него устанавливаются кнопочные пункты и пульты.
• Изготовление рамы для щита управления - профили собираются в прямоугольную конструкцию с помощью крепежных планок.

Практические советы

• При заказе учитывайте, что длина 600 мм - стандартная, но профиль можно отломать до любой меньшей длины. Заказывайте запас на подрезку.
• Для крепления используйте болты с гайками M8-M10 - они идеально подходят по ширине слота 22 мм.
• Если профиль режется, после реза удалите заусенцы и обработайте торец антикоррозийным составом - особенно важна эта процедура в сырых помещениях.
• При использовании нескольких профилей параллельно - выравнивайте их по уровню, чтобы избежать перекоса при монтаже оборудования.
• Артикул bpl2106 - это часть системы B5 Combitech. Все комплектующие этой серии взаимозаменяемы - удобно для масштабирования проектов.
