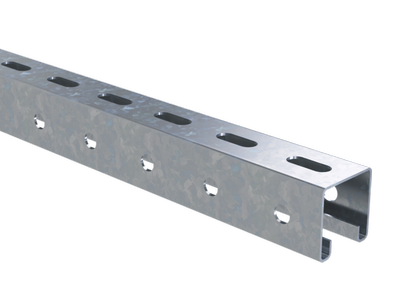

Профиль С-образный B5 Combitech 41х41, L1400, 1.5 мм DKC (ДКС) BPL4114HDZ

Профиль С-образный 41х41, длина 1400 мм, толщина 1,5 мм, горячеоцинкованный - это универсальный металлический элемент для сборки несущих конструкций в промышленной автоматике, освещении и кабельных системах. Произведён компанией DKC (ДКС) в серии B5 Combitech, артикул bpl4114hdz. Подходит для жёсткого крепления оборудования, подвеса лотков и светильников, а также для создания надёжных кабеленесущих трасс.

Назначение и область применения

Профиль С-образный 41х41 используется там, где нужна прочная, долговечная и легко модифицируемая основа для крепления. Его применяют для:

• монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• подвеса светильников и осветительных приборов на шпильках;
• укладки кабельных лотков и формирования трасс для проводов;
• крепления оборудования к стенам или потолкам через специальные кронштейны;
• создания рамных конструкций в распределительных щитах и технологических нишах.

Подходит для внутренних помещений и умеренно агрессивных сред - например, в цехах с повышенной влажностью, на складах, в логистических комплексах.

Технические характеристики

• Форма: С-профиль - U-образный с загнутыми бортами, обеспечивающий жёсткость и возможность фиксации с двух сторон.
• Размеры: 41×41 мм - внешние габариты; длина 1400 мм - стандартная длина для удобного транспортирования и резки.
• Толщина материала: 1,5 мм - оптимальная для баланса между прочностью и весом.
• Материал: сталь оцинкованная - обеспечивает механическую стойкость и коррозионную защиту.
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - равномерный слой цинка глубоко проникает в микроструктуру стали, защищая даже места реза и перфорации.
• Перфорация: с трёх сторон - позволяет крепить болтами, саморезами или хомутиками с любой стороны профиля.
• Зубья: есть - удерживают крепёж, предотвращают проскальзывание при затяжке.
• Слот: 22 мм - широкий канал для свободного прохода крепёжных элементов и легкого регулирования положения.
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов, просто согнув и сломав по перфорационным линиям.
• Цвет: серый - единый цветовой стандарт для промышленных решений.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.

Совместимость и монтаж

Профиль совместим со всеми типовыми крепёжными элементами серии B5 Combitech: кронштейнами, хомутами, анкерами, шпильками M8–M10. Для установки:

• Используйте саморезы или болты с гайками, подходящие по диаметру отверстий (перфорация рассчитана под М6–М8).
• При креплении к бетону - примените дюбели с учётом нагрузки.
• При отламывании - сделайте точный изгиб по метке, затем резко согните в противоположную сторону - профиль разломается ровно.
• Не используйте сварку - она нарушает цинковое покрытие и снижает коррозионную стойкость.

Установка возможна как вертикально, так и горизонтально - форма профиля позволяет использовать его как направляющую для лотков или как несущую рейку.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918 и DIN EN 10142 по качеству оцинкованной стали. Горячее цинкование гарантирует соответствие классу Z275 (минимум 275 г/м² цинка). Огнестойкость подтверждена испытаниями на воспламеняемость - материал не выделяет токсичных веществ при нагреве. Соответствует нормам электробезопасности для промышленных объектов.

Преимущества

• Высокая прочность при минимальном весе - экономия на транспортировке и монтаже.
• Горячее цинкование защищает даже после резки - не требует дополнительной антикоррозийной обработки.
• Трёхсторонняя перфорация + зубья = гибкость крепления и надёжная фиксация.
• Возможность отламывания - сокращает время подготовки и исключает необходимость в пиле.
• Совместимость с целой серией комплектующих B5 Combitech - унифицированная система сборки.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или температур выше +120 C - хотя огнестойкий, он теряет прочность при длительном нагреве.
• Не рекомендован для монтажа в зонах с частым воздействием кислот, щелочей или морской воды - цинк будет разъедаться быстрее.
• Не следует использовать как несущий элемент для массивных конструкций массой более 150 кг на один профиль - требуется усиление или комбинирование нескольких профилей.
• Отламывание возможно только вдоль перфорации - попытки резать в другом месте нарушают целостность покрытия.

Примеры использования

• На заводе - крепление лотков для силовых кабелей вдоль конвейера.
• В офисе - подвес светильников LED к потолку с помощью шпилек и кронштейнов.
• На складе - сборка рамы для крепления ящиков и полок с использованием консолей ВВН-70.
• В АСУ ТП - монтаж корпусов контроллеров и распределительных коробок внутри шкафа управления.

Практические советы

• При заказе - проверьте длину: 1400 мм - это максимальная длина, которую можно отломать на части. Учитывайте, что каждый сегмент будет иметь небольшие заусенцы - их легко удалить наждаком.
• Для защиты мест реза - нанесите спрей-цветной антикоррозийный состав (например, WD-40 Specialist Corrosion Inhibitor), особенно если профиль установлен вне помещения.
• При групповом монтаже - используйте одинаковые шаги перфорации для выравнивания всех элементов.
• Не забудьте про заземление: если профиль используется в электрической системе, соедините его с контуром заземления через контактный зажим.
• Артикул bpl4114hdz - это единственный вариант в серии B5 Combitech с такой конкретной толщиной и длиной. Аналоги других брендов могут отличаться по перфорации или толщине цинка.
