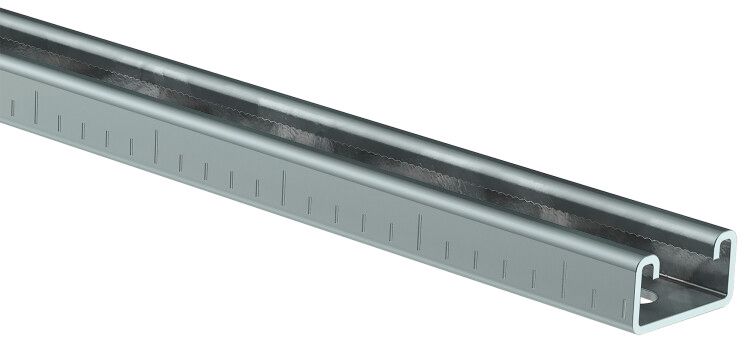

Профиль перфорированный STRUT 41x21х1200-2.5 - CLP1S-41-21-12-25 IEK

Профиль перфорированный STRUT 41x21x1200-2.5 от IEK - это металлический несущий элемент из оцинкованной стали, предназначенный для сборки жёстких конструкций под кабельные трассы, оборудование и инженерные сети. Артикул clp1s-41-21-12-25 соответствует серии CLP и отвечает требованиям ГОСТ 14918-80.

Назначение и область применения

Профиль перфорированный STRUT 41x21x1200-2.5 используется для создания несущих конструкций в промышленных, коммерческих и объектных системах. Подходит для монтажа кабельных лотков, трубопроводов, воздуховодов, шкафов управления и другого оборудования. Применяется в цехах, на трансформаторных подстанциях, в серверных помещениях и на конвейерах. Благодаря перфорации и совместимости с крепёжными элементами, позволяет собирать модульные системы без сварки.

Технические характеристики

• Форма: C-профиль
• Размеры: 41×21 мм (высота × ширина), длина 1200 мм
• Толщина стенки: 2,5 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: задняя сторона - прямоугольные отверстия 12,5×27 мм; боковые грани - круглые отверстия Ø10,5 мм
• Ширина слота: 22 мм - обеспечивает свободную установку крепёжных элементов
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: до 20 лет при правильном монтаже и условиях эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Профиль STRUT 41x21x1200-2.5 совместим с винтовыми креплениями: полнонарезными болтами и канальными гайками, которые заходят в слот шириной 22 мм. Монтаж осуществляется потолочным способом - крепится к несущим конструкциям с помощью анкеров, хомутов или кронштейнов. Насечки на внутренних полках препятствуют продольному сдвигу установленных компонентов. Для ускоренной сборки рекомендуется использовать готовые крепёжные наборы серии CLP.

Безопасность и стандарты

Профиль соответствует ГОСТ 14918-80, что гарантирует механическую надёжность и однородность параметров. Огнестойкость подтверждена - материал не выделяет токсичных веществ при нагреве. Оцинкованное покрытие защищает от коррозии, повышая безопасность в средах с повышенной влажностью. Соответствие нормам допускает применение в зонах с требованием к пожаробезопасности.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме C-профиля
• Универсальная перфорация - возможность крепления в любом месте по длине
• Отсутствие необходимости в сварке - сборка на болтах снижает трудозатраты
• Оцинковка обеспечивает долговечность даже в сырых помещениях
• Насечки на полках исключают проскальзывание крепёжных элементов
• Совместимость с сериями CLP других компонентов IEK

Ограничения применения

• Не предназначен для наружного монтажа без дополнительной защиты от атмосферных осадков - оцинковка устойчива, но не заменяет специальные покрытия для открытых площадок
• Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи) - оцинковка может разрушаться
• Максимальная нагрузка зависит от шага крепления и типа крепёжа - требуется расчёт для точных проектов
• Длина 1200 мм не позволяет формировать длинные пролёты без промежуточных опор

Примеры использования

• Подвеска кабельных лотков в производственных цехах
• Крепление шкафов автоматизации к потолку в серверных
• Сборка кронштейнов для трубопроводов в HVAC-системах
• Формирование направляющих для светильников в торговых залах
• Монтаж воздушных каналов в офисных и медицинских учреждениях

Практические советы

• При выборе крепёжа используйте болты с головкой под шестигранник - они удобнее для затяжки в ограниченном пространстве
• Учитывайте посадочный диаметр отверстий: для боковой перфорации подходят болты M8–M10, для слотов - специализированные канальные гайки
• При соединении нескольких профилей по длине делайте стык на опоре - не допускайте перегрузки на стыке без усиления
• Для вертикальных стоек рекомендуется использовать минимум два крепления на метр длины
• Артикул clp1s-41-21-12-25 легко сочетается с другими элементами серии CLP - проверьте наличие угловиков, муфт и крепёжных планок для полной системы
