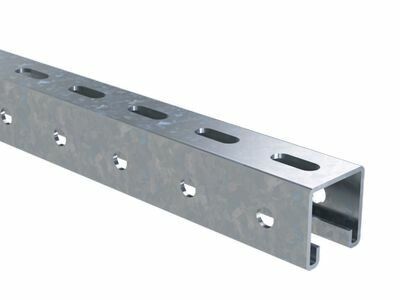

Профиль С-образный 41х41 L400 толщ. 2.0мм цинк-ламель ДКС BPV4104ZL

С-образный профиль DKC (ДКС) BPV-41 41×41 мм с цинк-ламельным покрытием - это универсальный элемент кабеленесущих систем и металлоконструкций, предназначенный для надежного крепления оборудования, лотков и светильников на шпильках. Профиль используется там, где важны прочность, коррозионная устойчивость и возможность точного монтажа.

Назначение и область применения

С-образный профиль BPV-41 предназначен для создания жестких несущих конструкций в условиях повышенной влажности и агрессивной среды. Его используют для:

• крепления консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• монтажа подвесов для светильников и осветительных трасс на шпильках;
• фиксации кабельных лотков и распределительных коробок;
• сборки рам, стоек и направляющих в автоматизированных системах.

Подходит для промышленных объектов, автосервисов, заводских цехов и зданий с высокими требованиями к долговечности конструкций.

Технические характеристики

• Размеры: 41 × 41 мм, длина 400 мм
• Толщина стенки: 2,0 мм - обеспечивает достаточную жесткость для нагрузок до 80 кг на один профиль при равномерном распределении веса
• Форма: С-профиль с открытой задней частью - позволяет легко фиксировать крепеж через боковые слоты
• Ширина слота: 10,5 мм - оптимальна для болтов M6–M8 и специальных крепежных элементов DKC
• Покрытие: цинк-ламельное - защищает от коррозии даже при механическом повреждении поверхности
• Перфорация: трехсторонняя - отверстия по двум боковым граням и нижней части позволяют крепить профиль к стене, потолку или другому основанию с любой стороны
• Цвет: серый - соответствует стандартному цвету оцинкованной стали
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при температуре до 900 C в течение 30 минут

Совместимость и монтаж

Производитель рекомендует использовать профиль совместно с крепежными элементами серии B5 Combitech. Для установки требуется:

• шпильки М6–М8 (диаметр 6–8 мм) - подходят по ширине слота 10,5 мм;
• гайки и шайбы с внутренним диаметром не менее 7 мм;
• при креплении к стене - анкерные болты или химические анкеры (не ниже класса прочности 8.8).

Установка выполняется с помощью обычного инструмента: гаечных ключей, отверток, дрели. Перфорация позволяет регулировать положение крепежа в пределах 20 мм по вертикали и горизонтали без сверления новых отверстий.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918-80 (стандарт на оцинкованную сталь) и имеет подтверждённую огнестойкость согласно испытаниям на соответствие нормам пожарной безопасности для промышленных помещений. Сертификаты доступны на сайте производителя DKC.

Преимущества

• Высокая коррозионная стойкость благодаря цинк-ламельному покрытию - срок службы более 15 лет в помещениях с влажностью до 90%
• Трехсторонняя перфорация снижает время монтажа и увеличивает вариативность сборки
• Жесткая конструкция из стали 2 мм выдерживает значительные статические нагрузки без деформаций
• Совместимость со всей серией B5 Combitech - можно собирать модульные системы без адаптеров
• Не требует дополнительной защиты после монтажа - готов к работе сразу после установки

Ограничения применения

• Не предназначен для постоянного воздействия открытого пламени или температур выше 900 C - теряет форму при длительном нагреве
• Запрещено применять в контакте с морской водой или соляными растворами - цинк-ламельное покрытие не рассчитано на морскую коррозию
• Не следует использовать как несущий элемент для динамических нагрузок (вибрационные машины, движущиеся механизмы) без дополнительной амортизации
• Длина 400 мм ограничивает шаг между точками крепления - при больших пролетах требуется усиление или использование двух профилей параллельно

Примеры использования

• Крепление светильников LED на потолке в цеху автосервиса - профили закреплены на шпильках, лотки с проводами смонтированы внизу
• Система кабеленесущих каналов в производстве печатных плат - профили установлены вдоль конвейера для маршрутизации кабелей управления
• Подвесная система для вентиляторов и воздуховодов в логистическом складе - три профиля BPV-41 собраны в раму, поддерживающую 120 кг оборудования

Практические советы

• При монтаже на бетонную стену используйте анкеры с минимальной глубиной заделки 50 мм - этого достаточно для нагрузки 60 кг на один профиль
• Если нужна большая длина - соединяйте два профиля методом “внахлёст” (минимум 100 мм) и фиксируйте болтом через общий слот
• Избегайте перегрузки - максимальная допустимая нагрузка на один профиль - 80 кг; при распределенной нагрузке - до 120 кг на участок 1 метр
• Для удобства сборки используйте комплектующие серии B5 Combitech - они идеально подходят по форме и размеру слотов
• Проверьте посадочный диаметр шпилек перед заказом - он должен быть 6–8 мм, чтобы свободно входить в слот 10,5 мм
