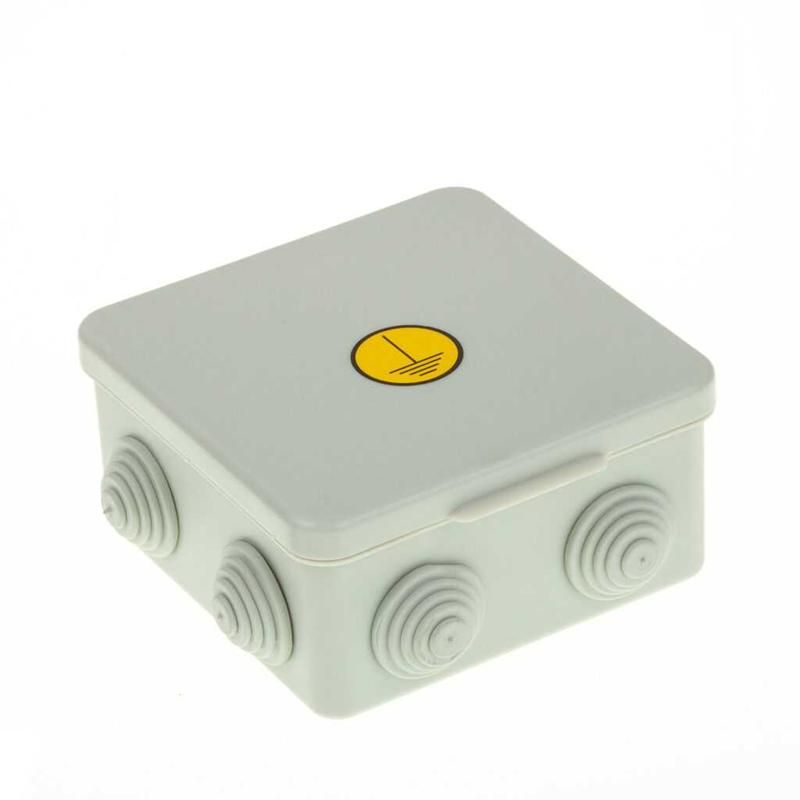

Коробка распределительная ОП 100х100х55мм IP54 для уравн. потенциалов ГУСИ С3В108 КУП Евро GUSI

Коробка распределительная открытой установки 100х100х55 мм IP54 для уравнивания потенциалов GUSI - компактный корпус из полипропилена, предназначенный для безопасного соединения проводников системы уравнивания потенциалов в помещениях с повышенной опасностью поражения током. Артикулы с3в108 куп и с3в108 куп евро подходят для монтажа на поверхности стен в жилых, промышленных и коммерческих объектах.

Назначение и область применения

Коробка распределительная GUSI используется для сборки и защиты точек соединения заземляющих проводников в системе уравнивания потенциалов. Применяется там, где необходимо выровнять электрический потенциал между металлическими элементами - например, между трубами, радиаторами, арматурой бетона и заземляющими шинами. Подходит для установки в ванных комнатах, кухнях, производственных цехах, медицинских учреждениях и других местах, требующих повышения электробезопасности.

Технические характеристики

• Размеры: 100×100×55 мм - компактная форма для ограниченного пространства;
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но препятствует оседанию вредного количества пыли) и брызг воды с любого направления;
• Материал: PP (полипропилен) - химически стойкий, не поддерживающий горение, устойчив к влаге и перепадам температур;
• Цвет: серый - соответствует стандартному цвету электрооборудования, легко сочетается с другими элементами;
• Тип установки: открытая - монтируется непосредственно на стену, без заделки в штукатурку;
• Форма: квадратная - обеспечивает равномерное распределение внутреннего объема и удобство фиксации крепежом.

Совместимость и монтаж

Коробка распределительная GUSI имеет предварительно подготовленные входные отверстия для кабельных вводов - можно использовать стандартные пластмассовые или металлические вводы диаметром до 20 мм. Для крепления предусмотрены четыре угловые площадки под саморезы или дюбели. Монтаж выполняется на ровную поверхность: бетон, кирпич, гипсокартон (с использованием подходящих крепежей). Обязательно соблюдайте минимальный зазор между коробкой и соседними поверхностями - не менее 10 мм для доступа к клеммам.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50030.2 и IEC 60529 по степени защиты IP54. Материал PP не содержит галогенов и не выделяет токсичных веществ при нагреве. Конструкция исключает случайный контакт с токоведущими частями после установки - все соединения находятся внутри закрытого корпуса.

Преимущества

• Высокая механическая прочность материала - выдерживает удары и давление при монтаже;
• Не подвержена коррозии - идеальна для влажных помещений;
• Легко чистится - поверхность не впитывает грязь и влагу;
• Экономия места - малая глубина (55 мм) позволяет устанавливать в тесных нишах;
• Подходит для многократного вскрытия - крышка надежно фиксируется, но не требует замены при обслуживании.

Ограничения применения

• Не предназначен для установки в условиях постоянного прямого воздействия струй воды - IP54 не гарантирует защиту от напора;
• Не рекомендуется для внешней установки на улице - материал не рассчитан на длительное UV-излучение;
• Не подходит для высокотемпературных сред - рабочий диапазон +10C…+40C; выше 50C возможна деформация;
• Не используйте для подключения силовых кабелей свыше 16 А - коробка не является распределительным щитком, а лишь точкой соединения заземляющих проводников.

Примеры использования

• Соединение медной шины уравнивания потенциалов с трубами холодной и горячей воды в ванной комнате;
• Объединение заземляющих проводников от радиаторов отопления и металлических каркасов в санузле;
• Точка подключения заземляющего провода от стальной лестницы к основной системе заземления в многоэтажном доме;
• Сборка контура уравнивания в пищевых цехах, где требуется одновременная защита от статического электричества и влаги.

Практические советы

• Перед монтажом проверьте, что все проводники имеют одинаковый тип и сечение - смешивание алюминия и меди допускается только через специальные переходные клеммы;
• Используйте кабельные вводы с уплотнительными кольцами - они сохранят степень защиты IP54 даже при изменении температуры;
• При установке в сырых помещениях проложите дополнительный слой термостойкого герметика вокруг вводов - это продлит срок службы;
• Артикулы с3в108 куп и с3в108 куп евро отличаются только формой крепежных отверстий - выбирайте вариант, совпадающий с вашими крепежными элементами;
• Не забывайте маркировать провода внутри коробки - это ускоряет диагностику и ремонт в будущем.
