Шкаф сборный CQE с дверью и задней панелью 2000 x 1000 600 мм | R5CQE20106 DKC - (ротация на N) ДКС

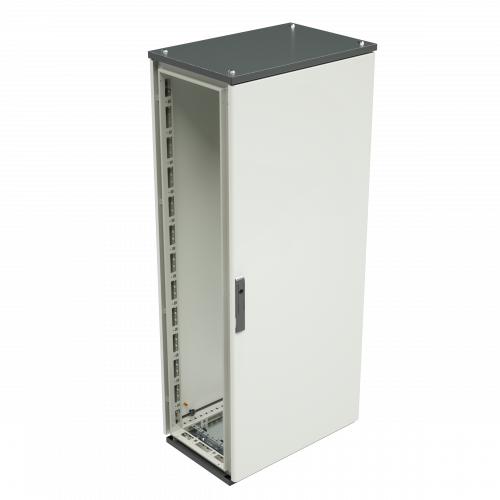

Шкаф сборный с дверью и задней панелью 2000 x 1000 x 600 мм CQE, ГСИ от бренда DKC - это надежный металлический корпус для монтажа электрооборудования в условиях повышенной запыленности, влажности и на открытом воздухе. Артикул r5cqe20106 предназначен для установки в промышленных объектах, где важна долговечность, ударопрочность и соответствие нормативам.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2000 x 1000 x 600 мм CQE, ГСИ используется для размещения устройств управления, распределения энергии, автоматизации и телекоммуникационного оборудования. Подходит для монтажа в цехах, на насосных станциях, в пунктах связи, на открытых площадках и других местах с агрессивными условиями. Благодаря защите IP65 и климатическому исполнению УХЛ1, шкаф можно использовать как внутри зданий, так и снаружи - в холодном, влажном или пыльном климате.

Технические характеристики

• Размеры: 2000 мм (высота) × 1000 мм (ширина) × 600 мм (глубина)
• Материал корпуса: сталь толщиной не менее 1,5 мм
• Покрытие: порошковая краска цвета 7035 (серый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающих с 40 см)
• Климатическое исполнение: УХЛ1 - работает при температуре от −50C до +40C
• Монтажная плата: толщина до 3 мм, П-образная окантовка, шаг перфорации 25 мм, возможность регулировки по глубине
• Нагрузка на раму: до 1000 кг (при правильной сборке и фиксации)
• Количество дверей: одна, с вентиляцией
• Замок: есть, обеспечивает доступ только авторизованному персоналу
• Соединение в ряд: возможно - несколько шкафов можно объединить в единую линию
• Напряжение: 220 В - указание для внутреннего оборудования, не является рабочим напряжением самого шкафа
• Соответствие стандартам: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф сборный с дверью и задней панелью 2000 x 1000 x 600 мм CQE, ГСИ совместим с оборудованием по стандарту метрического монтажа (M10/M12). Перфорация с шагом 25 мм позволяет легко крепить DIN-рейки, платы, трансформаторы и другие устройства. Монтаж - напольный, требуется ровная, несущая поверхность. Наличие монтажной плиты с возможностью регулировки по глубине даёт гибкость при установке глубокого оборудования. Для объединения нескольких шкафов в одну линию используются специальные комплекты - стандартные и усиленные. Открытый монтаж допускается - шкаф не требует встраивания в стену или другую конструкцию.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 50827.3-2009, который регламентирует безопасность и конструктивные параметры электротехнических шкафов. Степень защиты IP65 гарантирует работу в средах с пылью, влагой и мытьём струями воды. Ударопрочность IK10 делает шкаф устойчивым к механическим повреждениям - например, при случайных столкновениях вилочными погрузчиками. Цвет покрытия 7035 - серый, соответствует стандартной цветовой гамме промышленного оборудования.

Преимущества

• Высокая жесткость конструкции благодаря П-образной окантовке монтажной платы и ребрам жесткости
• Вентилируемая дверь обеспечивает естественную циркуляцию воздуха, снижая риск перегрева
• Система “соединяемый в ряд” позволяет масштабировать установку без потери герметичности
• Порошковая окраска устойчива к коррозии, химическим воздействиям и механическим царапинам
• Регулируемая монтажная плата упрощает адаптацию под оборудование различной глубины
• Артикул r5cqe20106 - часть системы RAM block, что гарантирует совместимость с другими элементами этой линейки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не эквивалентен IP67/IP68
• Не рекомендован для взрывоопасных зон (не имеет взрывозащиты Ex)
• Напряжение 220 В указано для внутренних устройств; сам шкаф не рассчитан на коммутацию высокого напряжения
• При использовании на открытом воздухе необходимо предусмотреть дренаж и защиту от скопления воды у основания
• Комплектность некомплектная - дверь, задняя панель и крепеж входят, но внутренние рейки, кабельные вводы и заземление - нет, их нужно докупать отдельно

Примеры использования

• Электрощитовая на производстве - управление станками и конвейерами
• Телекоммуникационный узел на улице - маршрутизаторы, оптические терминалы
• Автоматизация тепловых пунктов - контроллеры, реле, преобразователи частоты
• Пункты питания для систем видеонаблюдения на дорогах
• Распределительные щиты в сельскохозяйственных объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте уровень основания - неровность более 2–3 мм может нарушить герметичность двери
• Для внешней установки используйте кабельные вводы с уплотнителями (например, M20x1,5) - они не входят в базовый комплект
• При необходимости увеличения нагрузки на монтажную плату - усильте её дополнительными кронштейнами
• При соединении нескольких шкафов в ряд - обязательно используйте усиленные комплекты соединения, особенно при наличии тяжелого оборудования
• Проверяйте наличие заземляющего провода - он должен быть присоединён к корпусу через контактную пластину, которая уже есть в конструкции
• При работе в условиях сильной запыленности - периодически очищайте вентиляционные отверстия, чтобы сохранить эффективность охлаждения
