Шкаф сборный CQE с дверью и задней панелью 2000x600x800 мм | R5CQE2068 DKC - (ротация на N) ДКС

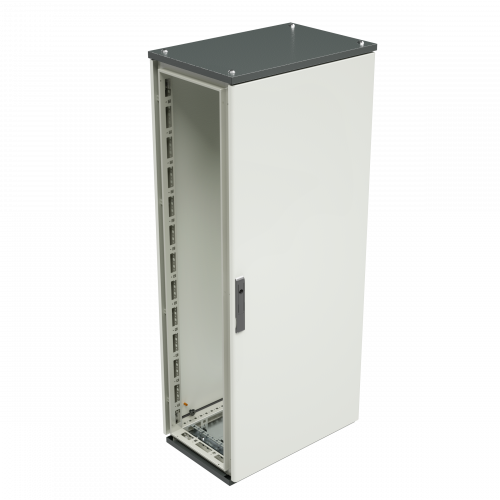

Шкаф сборный с дверью и задней панелью 2000x600x800 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Модель CQE из серии RAM block рассчитана на жесткие условия эксплуатации, включая наружную установку, и соответствует требованиям ГОСТ Р 50827.3-2009.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2000x600x800 мм CQE предназначен для размещения внутри электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей PLC, коммутационных устройств, сетевых шкафов и других компонентов систем управления. Подходит для установки как в помещении, так и на улице благодаря защите IP55 и климатическому исполнению УХЛ1. Часто используется на промышленных объектах, в насосных станциях, на транспорте, в зонах с высокой запылённостью или влажностью.

Технические характеристики

• Размеры: 2000 мм (высота) × 600 мм (ширина) × 800 мм (глубина)
• Материал корпуса: сталь с порошковой покраской (цвет 7035)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ1 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Электромагнитная совместимость (EMC): да - снижает помехи и защищает оборудование от внешних ЭМИ
• Напряжение: 220 В - указывает на типичную рабочую среду, но сам шкаф не является источником питания
• Наличие вентиляции: да - обеспечивает естественную циркуляцию воздуха
• Замок: есть - одноличностный механизм для доступа
• Способ монтажа: напольный
• Возможность секционирования: да - можно соединять несколько шкафов между собой
• Соответствие нормативам: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE совместим с метрическими креплениями - позволяет использовать стандартные M4–M8 болты и гайки для фиксации оборудования. Корпус имеет готовые места для кабельных вводов, которые легко просверливать или открывать. Для монтажа требуется ровная горизонтальная поверхность; вес шкафа требует надёжного основания. Возможна последовательная установка нескольких шкафов - секционирование выполняется через боковые профили с предварительно подготовленными отверстиями. Напольный монтаж исключает необходимость крепления к стене.

Безопасность и стандарты

Шкаф сборный 2000x600x800 мм CQE соответствует ГОСТ Р 50827.3-2009 - стандарту для электротехнических шкафов. Защита IP55 и класс ударопрочности IK10 обеспечивают безопасность при работе в сложных условиях. EMC-исполнение гарантирует, что внутреннее оборудование не будет подвержено радиопомехам и не станет их источником. Порошковая окраска не содержит токсичных растворителей и устойчива к механическим повреждениям.

Преимущества

• Высокая механическая прочность - стальной корпус с покрытием IK10 выдерживает случайные удары и нагрузки
• Универсальность - подходит для силового, управляющего и телекоммуникационного оборудования
• Защита от внешних факторов - IP55 и УХЛ1 позволяют использовать шкаф даже в сырых, пыльных или холодных местах
• Готовность к расширению - возможность секционирования упрощает масштабирование системы
• Простота обслуживания - одна дверь с замком, удобный доступ ко всем элементам

Ограничения применения

Шкаф не предназначен для установки в зонах с постоянным воздействием открытого пламени, химически активных паров или агрессивных жидкостей (например, кислот, щелочей). Напряжение 220 В указано как ориентировочное - сам шкаф не рассчитан на работу под напряжением, он лишь защищает оборудование. Отсутствие встроенных терморегуляторов или принудительной вентиляции требует самостоятельного учёта тепловыделения установленных устройств. Кабели должны заводиться через специально предусмотренные вводы - нельзя делать отверстия произвольно без учета герметизации.

Примеры использования

• Автоматизация производства: управление конвейерами, прессами, роботами
• Водоснабжение: шкафы управления насосами на насосных станциях
• ЖКХ: распределительные пункты на крыше зданий или в подвале
• Транспорт: узлы связи и управления на железнодорожных платформах
• АЭС/ТЭЦ: вторичные щиты управления в помещениях с высокой степенью защиты

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 800 мм требует свободного пространства перед шкафом минимум 1 м для открывания двери
• Используйте кабельные вводы с уплотнителями - особенно важны при наружной установке
• Не перегружайте верхние уровни - максимальная нагрузка зависит от типа креплений, рекомендовано не более 50 кг на уровень
• При секционировании используйте комплекты соединения от DKC - сохраняется целостность защиты IP55
• Для работы в условиях сильной запылённости регулярно проверяйте состояние воздушных фильтров (если установлены) и чистоту вентиляционных каналов
• Артикул r5cqe2068 - единственный идентификатор модели в каталоге DKC; при заказе запчастей или замены всегда ссылайтесь на него
