Сборный шкаф CQE, с дверью и задней панелью, 2200x600x600 мм | R5CQE2266 DKC ДКС

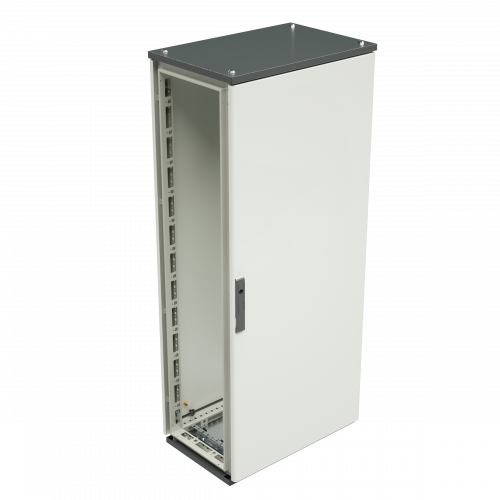

Шкаф сборный с дверью и задней панелью 2200x600x600 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Подходит как для внутренних помещений, так и для наружной установки благодаря защите IP55 и ударопрочности IK10.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2200x600x600 мм CQE предназначен для размещения электронного, электромеханического и коммутационного оборудования. Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в автоматизированных системах управления. Благодаря высокой степени защиты и устойчивости к внешним воздействиям, шкаф CQE можно устанавливать вне зданий - на открытых площадках, в цехах с повышенной запылённостью или влажностью.

Технические характеристики

• Размеры: 2200×600×600 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительного оборудования внутри
• Напряжение: 220 В - указывает на допустимый уровень потенциала для подключаемого оборудования; сам шкаф не является источником питания
• Вентиляция: есть - обеспечивает естественный теплообмен, предотвращает перегрев
• Замок: одноличностный, с возможностью пломбировки
• Монтаж: напольный, с возможностью фиксации анкерными болтами
• Система монтажа: совместима с метрическими рейками (DIN 43880, IEC 60715)
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE рассчитан на установку стандартного оборудования: модульных автоматических выключателей, контакторов, реле, преобразователей частоты, сетевых устройств. Метрическая система крепления позволяет использовать DIN-рейки и крепёжные элементы с шагом 10–15 мм. Для монтажа требуется ровная бетонная или металлическая поверхность. Шкаф комплектуется задней панелью и одной дверью - все стороны закрыты, кроме передней. Открытые участки для проводов предусмотрены в нижней части корпуса - через кабельные вводы. Некомплектный состав означает, что внутренние элементы (рейки, клеммы, крепления) необходимо докупать отдельно.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 50827.3-2009, который регламентирует безопасность электротехнических изделий для промышленного использования. Защита IP55 и класс ударопрочности IK10 обеспечивают надёжную работу даже в жестких условиях. EMC-исполнение минимизирует влияние электромагнитных помех на оборудование внутри. Цветовое решение 7035 RAL - серый матовый - снижает нагрев от солнечного излучения при наружном монтаже.

Преимущества

• Высокая механическая прочность - корпус выдерживает нагрузки и случайные удары
• Защита от пыли и влаги - идеально для цехов, улиц, подземных сооружений
• Возможность секционирования - несколько шкафов можно соединить между собой для создания единой системы
• Устойчивость к экстремальным температурам - работает в холодных регионах (УХЛ1)
• Порошковая окраска - долговечное, антикоррозийное покрытие без необходимости периодического обслуживания

Ограничения применения

Не предназначен для установки в средах с постоянным погружением в воду, агрессивными химическими веществами или взрывоопасной атмосферой. Температура ниже −40C и выше +40C требует дополнительного теплового контроля. Шкаф не имеет собственного источника питания - все устройства должны питаться от внешней сети. Кабельные вводы не входят в комплект - их нужно выбирать отдельно в зависимости от типа и количества кабелей.

Примеры использования

• Управление насосной станцией на водопроводе
• Распределительный щит на производственной линии
• Контроллер автономного освещения на территории предприятия
• Телекоммуникационный узел связи на улице
• Щит управления лифтовым оборудованием

Практические советы

• Перед монтажом проверьте посадочные отверстия в основании - они подходят для анкеров M10–M12
• Используйте кабельные вводы с герметичными прокладками, особенно при наружной установке
• При секционировании нескольких шкафов CQE - используйте специальные переходные планки от DKC для сохранения целостности защиты IP55
• Для удобства обслуживания рекомендуется оставлять свободное пространство не менее 600 мм спереди
• При использовании в условиях сильной запылённости - дополнительно установите воздушные фильтры на вентиляционные отверстия
• Артикул r5cqe2266 - это базовая модель. Для других размеров или комплектаций обращайтесь к каталогу RAM block от DKC
