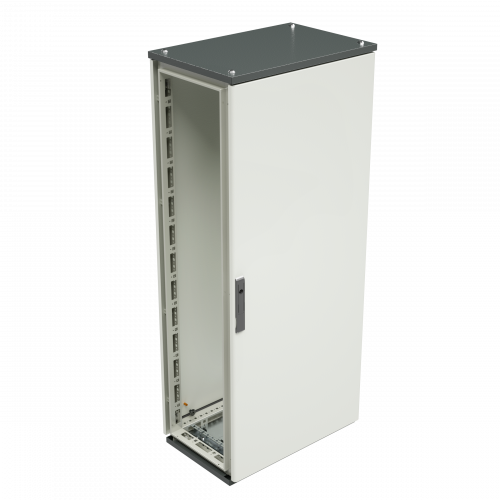

Сборный шкаф CQE, с дверью и задней панелью, 2200x600x800 мм | R5CQE2268 DKC ДКС

Шкаф сборный с дверью и задней панелью 2200x600x800 мм CQE от DKC - это прочный металлический корпус с IP55 и IK10, подходящий для наружной установки и внутреннего монтажа оборудования управления и распределения энергии. Артикул r5cqe2268 входит в серию RAM block и рассчитан на работу в условиях УХЛ1.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2200x600x800 мм CQE предназначен для размещения электрооборудования: автоматических выключателей, контакторов, реле, модулей PLC, коммутационных устройств и телекоммуникационного оборудования. Подходит для установки в производственных цехах, на объектах ЖКХ, в насосных станциях, на открытых площадках и в других местах, где требуется надёжная защита от внешних воздействий. Благодаря возможности секционирования, несколько таких шкафов можно соединить в единую систему.

Технические характеристики

• Размеры: 2200 мм (высота) × 600 мм (ширина) × 800 мм (глубина)
• Материал: сталь с порошковой окраской - устойчивая к коррозии и механическим повреждениям
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной аппаратуры внутри
• Цвет: RAL 7035 (серый светло-серый)
• Напряжение: 220 В - указывает на типичную рабочую среду, но сам шкаф не является источником питания
• Наличие вентиляции: да - обеспечивает естественный воздухообмен для предотвращения перегрева
• Замок: есть - одноличный механизм для доступа
• Монтаж: напольный - фиксируется на бетонном основании через отверстия в основании
• Совместимость с метрическим монтажом: да - позволяет использовать стандартные крепёжные элементы M4–M8
• Нормативный документ: ГОСТ Р 50827.3-2009 - соответствует требованиям к корпусам для электротехнических устройств

Совместимость и монтаж

Шкаф сборный с дверью и задней панелью 2200x600x800 мм CQE имеет готовые отверстия для крепления на полу. Для монтажа используйте анкерные болты М10 или аналогичные. Внутренние рейки позволяют крепить DIN-рейки, кабельные каналы и оборудование с метрическими креплениями. Возможность секционирования позволяет соединять несколько шкафов друг с другом - для этого используются комплекты стыковочных планок (не входят в комплект). Перед установкой проверьте, что поверхность пола ровная и способна выдерживать вес шкафа с оборудованием (до ~200 кг).

Безопасность и стандарты

Шкаф сборный с дверью и задней панелью 2200x600x800 мм CQE соответствует ГОСТ Р 50827.3-2009, который регламентирует безопасность, герметичность и механическую прочность корпусов для электротехники. Степень защиты IP55 и ударопрочность IK10 обеспечивают безопасную эксплуатацию даже в агрессивных средах. Наличие замка исключает случайный доступ. EMC-исполнение снижает риск возникновения электромагнитных помех, влияющих на работу контроллеров и датчиков.

Преимущества

• Высокая механическая прочность благодаря стали и порошковому покрытию
• Защита от пыли и воды делает возможным использование вне помещений
• Идеально подходит для промышленных условий с высокой запылённостью и влажностью
• Секционирование позволяет масштабировать системы без переделки
• EMC-защита минимизирует сбои в работе чувствительной электроники
• Климатическое исполнение УХЛ1 гарантирует работоспособность в суровых регионах России

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не содержит встроенной системы принудительного охлаждения - при высоких тепловыделениях требует дополнительного вентилирования или кондиционера
• Не включает внутреннюю проводку, клеммы, автоматы - всё оборудование монтируется самостоятельно
• Порошковое покрытие не рекомендовано для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)
• Напольный монтаж требует подготовки основания - нельзя устанавливать на грунт или неровные поверхности

Примеры использования

• Контрольный шкаф на конвейере в пищевой промышленности
• Распределительный пункт на улице для освещения парковой территории
• Аппаратный шкаф для PLC и частотных преобразователей на насосной станции
• Телекоммуникационный узел связи на железнодорожной платформе
• Система управления HVAC в холодильном складе

Практические советы

• Перед монтажом проверьте, что все отверстия для кабелей и вентиляции свободны - они должны быть закрыты заглушками, если не используются
• При использовании в условиях повышенной влажности рекомендуется установить терморегулятор с вентилятором внутри
• При секционировании нескольких шкафов r5cqe2268 соблюдайте равномерность нагрузки и не забывайте про заземление всех корпусов
• Для удобства обслуживания оставьте минимум 600 мм свободного пространства спереди
• При заказе учтите, что шкаф некомплектный - все внутренние элементы (DIN-рейки, клеммы, автоматические выключатели) необходимо приобрести отдельно
