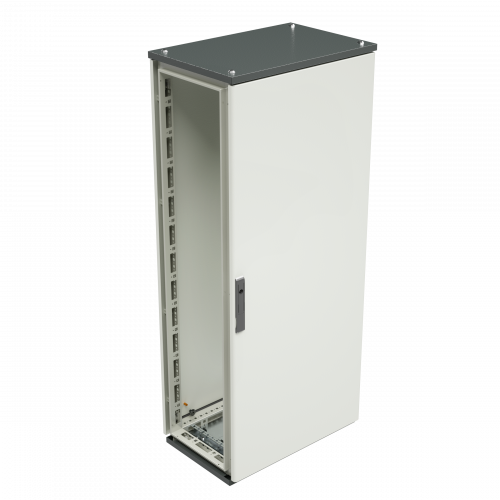

Сборный шкаф CQE, с дверью и задней панелью, 1800x600x800 мм | R5CQE1868 DKC ДКС

Шкаф сборный с дверью и задней панелью 1800x600x800 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Модель r5cqe1868 рассчитана на уличную эксплуатацию и соответствует требованиям ГОСТ Р 50827.3-2009.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 1800x600x800 мм CQE предназначен для размещения электронного, электромеханического и коммуникационного оборудования внутри защищённого корпуса. Подходит для установки в условиях повышенной запылённости, влаги и перепадов температур. Часто используется в промышленных зонах, на объектах ЖКХ, транспорта, энергетики и связи. Шкаф CQE обеспечивает физическую защиту устройств и позволяет организовать компактную, удобную для обслуживания систему.

Технические характеристики

• Размеры: 1800×600×800 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковой окраской (цвет 7035 RAL)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Электромагнитная совместимость (EMC): да - снижает помехи и защищает оборудование от внешних ЭМИ
• Напряжение: 220 В - указывает на совместимость с сетями переменного тока стандартного напряжения
• Способ монтажа: напольный - устанавливается прямо на основание, не требует крепления к стене
• Конструкция: одна дверь с замком, наличие вентиляции, возможность секционирования
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE совместим с метрическими креплениями - можно использовать болты M4–M8 для фиксации DIN-рейок, плат, модулей и других элементов. Для монтажа требуется ровное, не подверженное вибрации основание. Благодаря наличию вентиляции и герметичным уплотнениям двери, внутреннее пространство остаётся сухим даже при перепадах температур. Возможность секционирования позволяет соединить несколько шкафов в ряд, формируя единый комплекс. Кабели подводятся через предварительно подготовленные отверстия - они не предусмотрены в базовой комплектации, поэтому необходимо заранее определить точки ввода.

Безопасность и стандарты

Шкаф сборный 1800x600x800 мм CQE соответствует ГОСТ Р 50827.3-2009, который регламентирует требования к корпусам для электротехнических устройств. Степень защиты IP55 и класс ударопрочности IK10 обеспечивают безопасную работу в сложных средах. Наличие замка исключает несанкционированный доступ. EMC-исполнение гарантирует, что работа оборудования внутри шкафа не будет нарушена внешними электромагнитными полями, а сам шкаф не создаёт помех другим устройствам.

Преимущества

• Высокая механическая прочность благодаря стали и порошковому покрытию
• Защита от пыли и брызг воды делает возможной установку вне помещений
• Устойчивость к экстремальным температурам (УХЛ1) - подходит для холодных регионов
• Интеграция с метрическими системами монтажа - легко адаптируется под любые стандарты
• Возможность секционирования - масштабируемость системы без замены корпуса
• Замок повышает уровень безопасности и контролируемости доступа

Ограничения применения

Шкаф CQE не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении. Не рекомендовано использование в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов). Комплектация некомплектная - дверь, задняя панель и рама есть, но крепёж, DIN-рейки, вентиляторы, кабельные вводы и другие элементы необходимо докупать отдельно. Также стоит учесть, что вес шкафа с оборудованием может достигать более 100 кг - необходима устойчивая площадка и помощь при установке.

Примеры использования

• Уличный пункт управления освещением на автодороге
• Щит автоматического управления насосной станцией
• Корпус для PLC-контроллеров на конвейере в пищевой промышленности
• Телекоммуникационный узел связи на железнодорожном участке
• Распределительный шкаф для питания систем видеонаблюдения на территории предприятия

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 600 мм и глубина 800 мм должны свободно проходить через дверные проёмы и технологические проходы
• Для уличной установки используйте антивандальные кабельные вводы и уплотнители, чтобы сохранить степень защиты IP55
• Не забудьте оставить зазор минимум 100 мм вокруг шкафа для теплоотвода и обслуживания
• При секционировании нескольких шкафов r5cqe1868 используйте одинаковые типы креплений и ориентацию дверей для унификации сервиса
• Порошковое покрытие устойчиво к царапинам, но при транспортировке и монтаже избегайте контакта с острыми предметами
