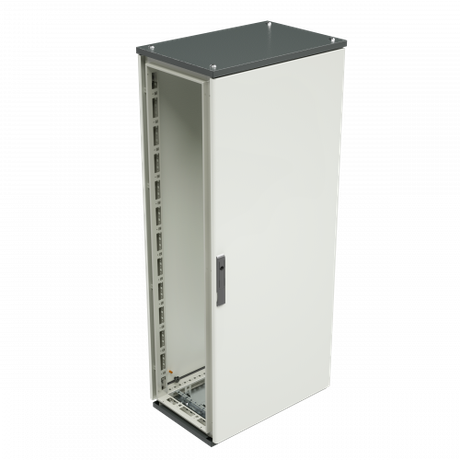

Сборный шкаф CQE, с дверью и задней панелью, 1600x800x500 мм | R5CQE1685 DKC ДКС

Шкаф сборный с дверью и задней панелью 1600x800x500 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Шкаф CQE рассчитан на уличную эксплуатацию, совместим с метрическими креплениями и соответствует требованиям ГОСТ Р 50827.3-2009.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 1600x800x500 мм CQE предназначен для размещения электронного и электромеханического оборудования внутри закрытой герметичной среды. Подходит для установки в условиях повышенной запыленности, влаги и перепадов температур. Часто используется в промышленных зонах, на объектах ЖКХ, транспорта, связи и автоматизации производственных линий.

Технические характеристики

• Размеры: 1600×800×500 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета 7035
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Способ монтажа: напольный
• Количество дверей: одна, с замком
• Вентиляция: есть - обеспечивает естественный воздухообмен
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительного оборудования
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Напряжение: 220 В - указывает на допустимый уровень потенциала для внутреннего оборудования, не является рабочим напряжением самого шкафа
• Возможность секционирования: да - можно соединять несколько шкафов между собой
• Соответствие стандарту: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE совместим с метрическим монтажом - позволяет использовать стандартные М6/М8 крепёжные элементы для фиксации DIN-рейок, плат, модулей и других компонентов. Для установки требуется ровная бетонная или металлическая поверхность. Крепление к полу осуществляется через предварительно подготовленные отверстия в основании. Возможна последующая сборка нескольких шкафов в ряд благодаря унифицированным торцевым стенкам. Комплектация некомплектная - внутренние элементы (DIN-рейки, кабельные вводы, крепления) необходимо докупать отдельно.

Безопасность и стандарты

Шкаф сборный CQE соответствует ГОСТ Р 50827.3-2009 - нормативу для промышленных электрощитовых устройств. Степень защиты IP55 и класс ударопрочности IK10 обеспечивают безопасную работу в сложных условиях. Порошковое покрытие препятствует коррозии и повышает долговечность. Наличие замка исключает несанкционированный доступ. EMC-исполнение снижает риск возникновения электромагнитных помех, что важно для точных измерительных и коммуникационных систем.

Преимущества

• Высокая механическая прочность - корпус выдерживает нагрузки и внешние воздействия
• Защита от пыли и воды - надёжная работа даже в сырых или пыльных помещениях
• Устойчивость к экстремальным температурам - подходит для холодных регионов
• Возможность секционирования - легко масштабируется под нужды проекта
• Интеграция с метрическими системами - удобство при монтаже стандартного оборудования
• Закрытая конструкция с дверью и замком - безопасность и контроль доступа

Ограничения применения

Шкаф CQE не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex). Не следует применять в местах постоянного прямого попадания дождя или подтопления - IP55 не гарантирует герметичность при погружении. Отсутствие встроенной системы охлаждения требует учета тепловыделения установленного оборудования. Некомплектная комплектация - все внутренние элементы должны быть выбраны и приобретены отдельно.

Примеры использования

• Щитовая автоматики на производственном участке
• Распределительный щит на улице для освещения парковки
• Корпус для сервера связи в пункте обслуживания
• Управление насосными станциями в канализационных колодцах
• Агрегаты управления конвейерной линией в пищевой промышленности

Практические советы

• Перед монтажом проверьте посадочные отверстия в основании - они должны точно совпадать с анкерами в полу
• При использовании в условиях высокой влажности рекомендуется дополнительно установить терморегулятор и вентилятор
• Для секционирования используйте комплекты соединителей от DKC - сохраните целостность степени защиты
• Не забудьте выбрать кабельные вводы с подходящим диаметром и степенью защиты - они влияют на общую герметичность
• Порошковое покрытие не требует специального ухода, но при наличии царапин после монтажа лучше обработать антикоррозийным составом
• Шкаф CQE - часть серии RAM block; другие модели этой серии имеют аналогичные решения, что упрощает стандартизацию на объекте
