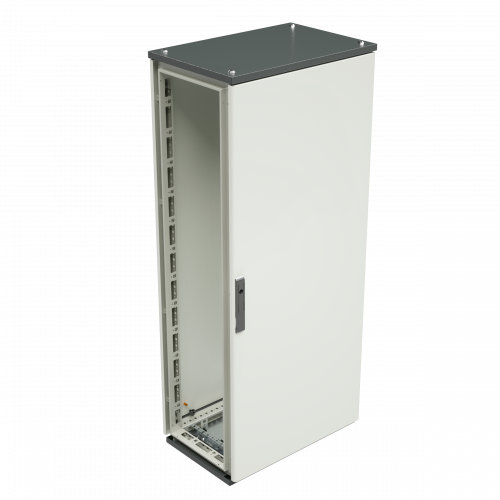

Сборный шкаф CQE, с дверью и задней панелью, 1400x600x500 мм | R5CQE1465 DKC ДКС

Шкаф сборный с дверью и задней панелью 1400x600x500 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Шкаф CQE рассчитан на уличную эксплуатацию, совместим с метрическими креплениями и соответствует требованиям ГОСТ Р 50827.3-2009.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 1400x600x500 мм CQE предназначен для размещения электронного и электромеханического оборудования внутри защищённого корпуса. Подходит для установки в условиях повышенной запылённости, влаги и перепадов температур. Часто используется в промышленных зонах, на объектах ЖКХ, транспорта, энергетики и связи - например, для монтажа автоматических выключателей, реле, модулей PLC, коммутаторов и источников питания.

Технические характеристики

• Размеры: 1400×600×500 мм (высота×ширина×глубина)
• Материал корпуса: сталь с порошковой окраской (цвет 7035 RAL)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (соответствие EN 50102)
• Климатическое исполнение: УХЛ1 - работает при температурах от −40C до +40C
• Электромагнитная совместимость: EMC-исполнение - снижает помехи для чувствительного оборудования
• Напряжение: 220 В - указывает на типичную рабочую среду, не является пределом для внутреннего оборудования
• Наличие вентиляции: да - обеспечивает естественную циркуляцию воздуха
• Замок: есть - одноличностный механизм для доступа
• Монтаж: напольный, с возможностью фиксации анкерными болтами
• Система крепления: совместима с метрическим монтажом (стандарт M4–M8)
• Возможность секционирования: да - можно соединять несколько шкафов CQE бок о бок
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE имеет готовые отверстия и профили для крепления DIN-рейок, кабельных каналов и плат с метрическими креплениями. Для установки требуется ровное основание; рекомендуется использовать анкерные болты для надёжной фиксации на бетонном полу. Возможна компоновка нескольких шкафов в ряд - при этом сохраняются герметичность и целостность системы. Кабели вводятся через подготовленные входы в нижней части корпуса - дополнительные отверстия можно просверлить самостоятельно, соблюдая степень защиты IP55.

Безопасность и стандарты

Шкаф CQE соответствует требованиям ГОСТ Р 50827.3-2009 и EN 50102. Степень защиты IP55 гарантирует безопасную работу в условиях сырости и пыли. Ударопрочность IK10 позволяет применять шкаф в местах с риском механических повреждений - например, рядом с оборудованием или в зонах обслуживания. Электромагнитная совместимость (EMC) минимизирует влияние внешних помех на контролируемые устройства.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и порошковому покрытию
• Защита от внешних факторов - пыль, вода, перепады температур
• Готовность к быстрому монтажу - все элементы уже предусмотрены
• Возможность масштабирования - секционирование позволяет создавать длинные линейки шкафов
• Совместимость с большинством промышленных компонентов благодаря метрическому монтажу

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат Ex
• Не обеспечивает полную гидроизоляцию - нельзя погружать в воду или использовать в постоянных потоках жидкости
• Напряжение 220 В указано как ориентировочное - само устройство не является источником питания
• Комплектация некомплектная - внутреннее оборудование, рейки, кабели и крепеж необходимо приобретать отдельно

Примеры использования

• Автоматизация производства: управление конвейерами, насосами, пневматическими клапанами
• Инфраструктура связи: размещение оптоволоконных терминалов и маршрутизаторов на улице
• ЖКХ: щиты управления освещением, теплосчётчики, насосные станции
• Энергетика: релейная защита, АСКУЭ, интерфейсы удалённого мониторинга

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 500 мм требует свободного пространства для открывания двери и доступа к задним клеммам
• При использовании в холодном климате учтите возможность конденсации - используйте нагревательные элементы или вентиляторы с терморегуляцией
• Для увеличения степени защиты при необходимости - уплотните кабельные вводы специальными сальниками
• При групповой установке нескольких шкафов CQE - выровняйте их по уровню и закрепите между собой для жесткости конструкции
• Порошковое покрытие устойчиво к химическим воздействиям, но не стоит использовать растворители для очистки - достаточно мягкой тряпки и мыльного раствора
