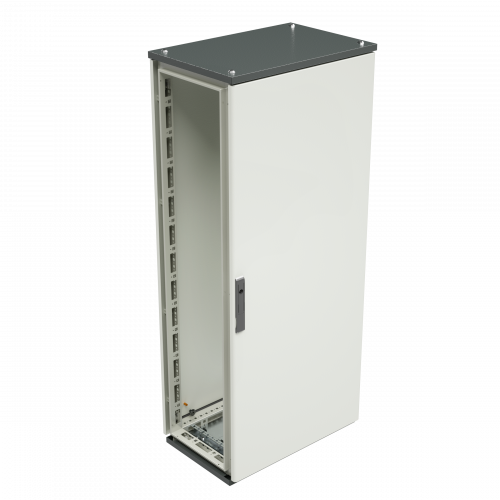

Сборный шкаф CQE, с дверью и задней панелью, 2000x400x400 мм | R5CQE2044 DKC ДКС

Шкаф сборный с дверью и задней панелью 2000x400x400 мм CQE от DKC — это надёжный металлический корпус для монтажа оборудования управления, распределения энергии и телекоммуникационных узлов. Шкаф CQE рассчитан на напольную установку, выдерживает внешние воздействия и соответствует требованиям ГОСТ Р 50827.3-2009.

Назначение и область применения

Шкаф сборный с дверью и задней панелью 2000x400x400 мм CQE предназначен для размещения электронного и электрооборудования внутри закрытых помещений и на открытой площадке. Подходит для систем автоматизации, силового распределения, контроллеров, коммутационных устройств и сетевых модулей. Благодаря защите IP55 и ударопрочности IK10, шкаф CQE применяют в промышленных зонах, на объектах ЖКХ, транспорте и в условиях повышенной запылённости.

Технические характеристики

• Размеры: 2000×400×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковой покраской (цвет 7035)
• Степень защиты: IP55 — защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ1 — работает при температуре от −50°C до +40°C
• Электромагнитная совместимость: EMC-исполнение — снижает помехи для чувствительной аппаратуры
• Наличие вентиляции: да — обеспечивает естественную циркуляцию воздуха
• Замок: есть — односторонний, с возможностью пломбировки
• Напряжение: 220 В — указывает на совместимость с бытовыми и промышленными сетями переменного тока
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE имеет стандартные отверстия для метрического крепления DIN-рейки, кабельных вводов и внутренних элементов. Монтаж — напольный, на ровном основании. Корпус можно использовать как самостоятельный блок или соединять с другими шкафами серии RAM block для создания секций. Для этого предусмотрены фланцевые соединения — требуется только правильная ориентация и согласование габаритов. Задняя панель снимается для удобства прокладки кабелей и обслуживания.

Безопасность и стандарты

Шкаф сборный CQE соответствует ГОСТ Р 50827.3-2009 — нормативу для металлических корпусов электротехнического оборудования. Защита IP55 и IK10 обеспечивают безопасность при работе в сложных условиях. Электромагнитная совместимость (EMC) предотвращает влияние внешних помех на работу установленного оборудования. Порошковая окраска повышает коррозийную стойкость и исключает риск контакта с острыми краями.

Преимущества

• Высокая механическая прочность благодаря стали и IK10
• Устойчивость к пыли и влаге — идеально для улицы и цехов
• Возможность секционирования — легко масштабируется
• EMC-исполнение — минимизирует риски сбоев в работе электроники
• Порошковая окраска — долговечная, не требует регулярного ремонта
• Вентиляция — снижает перегрев без необходимости в активной системе охлаждения

Ограничения применения

Шкаф CQE не предназначен для установки в средах с постоянным погружением в воду, агрессивными химикатами или взрывоопасной атмосферой. Напряжение 220 В не означает, что шкаф сам является источником питания — он лишь защищает оборудование, работающее на этом уровне. Климатическое исполнение УХЛ1 допускает низкие температуры, но не гарантирует работоспособность при замерзании конденсата внутри корпуса — рекомендуется применять осушители или нагреватели в холодных регионах.

Примеры использования

• Автоматизация производства: управление станками, роботами, конвейерами
• ЖКХ: щиты управления насосными станциями, тепловыми пунктами
• Транспорт: системы сигнализации и связи на железнодорожных станциях
• Инфраструктура: телекоммуникационные узлы на улице, распределительные пункты
• Объекты с высокой запылённостью: заводы, карьеры, элеваторы

Практические советы

• Перед монтажом проверьте посадочные размеры — ширина 400 мм требует свободного доступа с боков
• При наружной установке используйте дополнительный дренаж или уклон крышки, чтобы избежать скопления воды
• Не забудьте про герметичные кабельные вводы — они обязательны для сохранения класса IP55
• При секционировании нескольких шкафов CQE соблюдайте одинаковое направление открывания дверей
• Для обслуживания — всегда отключайте питание перед снятием задней панели
• Артикул r5cqe2044 — единственный в линейке с такими габаритами; другие модели серии RAM block имеют другую высоту или ширину
