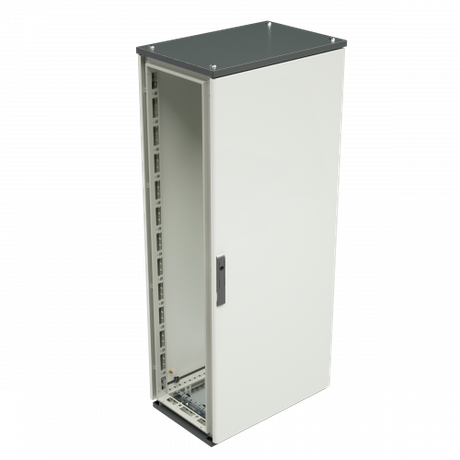

Сборный шкаф CQE, с дверью и задней панелью, 2000 x 1600 400 мм | R5CQE20164 DKC ДКС

Шкаф сборный с дверью и задней панелью 2000 x 1600 x 400 мм CQE от DKC - это прочный металлический корпус для монтажа оборудования управления, распределения электроэнергии и телекоммуникационных узлов. Шкаф CQE рассчитан на наружную установку, выдерживает механические нагрузки и работает в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шкаф CQE предназначен для размещения внутри электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, коммутационных устройств, серверов и сетевых модулей. Подходит для промышленных объектов, насосных станций, тепловых пунктов, улиц, парковок и других мест, где требуется надёжная защита от внешних воздействий. Благодаря двойным дверям и IP55 легко обслуживать оборудование без демонтажа всего шкафа.

Технические характеристики

• Размеры: 2000 × 1600 × 400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый)
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Количество дверей: две, открываются на 180°
• Замок: одноточечный, с возможностью запирания на ключ
• Вентиляция: есть - обеспечивает естественную циркуляцию воздуха
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной аппаратуры
• Монтаж: напольный, с возможностью фиксации анкерными болтами
• Система монтажа: совместима с метрическими профилями DIN-рейки и крепёжными элементами M4–M8
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Шкаф CQE имеет внутреннюю конструкцию, адаптированную под стандартные DIN-рейки и метрические крепления. Для монтажа используйте анкерные болты через отверстия в основании. Обязательно проверьте уровень поверхности перед установкой - неровность более 2 мм может повлиять на герметичность дверей. Две двери позволяют работать с одной стороной, не открывая всю конструкцию. Возможность секционирования позволяет соединить несколько шкафов CQE в ряд, формируя единую систему управления.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 50827.3-2009, который регламентирует безопасность и эксплуатацию электротехнических шкафов. Класс защиты IP55 и IK10 обеспечивают соответствие нормам для промышленных зон категории 2 и 3. Порошковое покрытие предотвращает коррозию и исключает риск возникновения электрических потенциалов на поверхности. EMC-исполнение снижает вероятность влияния внешних электромагнитных помех на работу контроллеров и датчиков.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и IK10
• Защита от пыли и брызг воды - идеально для улиц и сырых помещений
• Два доступа через двери - удобство при обслуживании и ремонте
• Порошковая окраска - долговечность, устойчивость к химическим средам
• Секционирование - возможность масштабирования системы без замены корпуса
• Климатическое исполнение УХЛ1 - работа в суровых условиях России и стран СНГ

Ограничения применения

Не применяйте шкаф CQE в средах с постоянным погружением в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью. Напряжение 220 В указано как ориентировочное; сам шкаф не является источником питания и не рассчитан на высоковольтные сети выше 1000 В. Не рекомендуется использовать в помещениях с агрессивными химическими выбросами (например, кислотные пары, щелочные растворы). Открытые вентиляционные каналы требуют периодической очистки от пыли, особенно в пыльных производствах.

Примеры использования

• Управление насосной станцией на водопроводе
• Распределительный шкаф на автостоянке с освещением и видеонаблюдением
• Контроллерный шкаф на конвейере в пищевой промышленности
• Телекоммуникационный узел на улице для связи с удалёнными датчиками
• Автоматизация котельной с терморегуляторами и клапанами

Практические советы

• Перед монтажом проверьте посадочные отверстия в основании - они должны точно совпадать с анкерными точками фундамента.
• Используйте уплотнители на дверях при установке в условиях высокой влажности - даже при IP55 избыток влаги может попасть через микрощели.
• При секционировании нескольких шкафов CQE соблюдайте минимальный зазор между корпусами - минимум 50 мм для теплоотвода и доступа к кабелям.
• При работе с проводами в шкафу CQE используйте кабельные вводы с герметизацией - это сохранит степень защиты IP55.
• Частота обслуживания: каждые 6 месяцев - проверка замка, состояние уплотнителей, чистка вентиляционных решёток.
