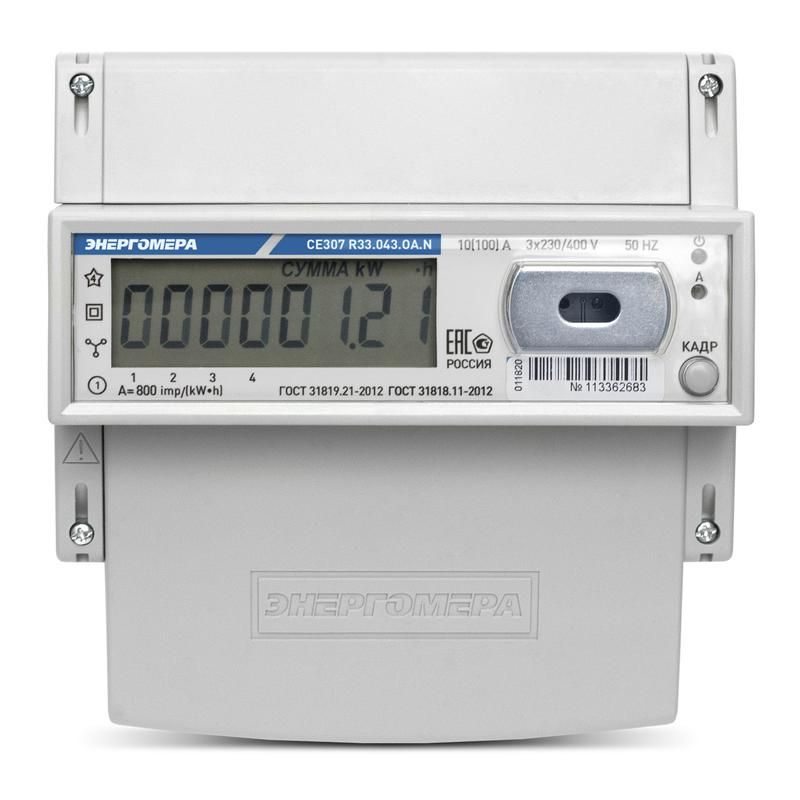

Счетчик электроэнергии CE307 R33.145.OA 3ф многотарифный 60А Энергомера 101004007012770

Счетчик CE307 R33.145.OA.N 3-фазный многотарифный от бренда Энергомера - электронный прибор для учёта активной электроэнергии в трёхфазных сетях с четырьмя тарифами. Подходит для коммерческого и технологического учёта на объектах с переменной нагрузкой, например на производствах, в ЖКХ и торговых центрах.

Назначение и область применения

Счетчик CE307 R33.145.OA.N 3-фазный многотарифный предназначен для точного измерения потребления активной электроэнергии в трёхфазных сетях с частотой 50 Гц. Он позволяет учитывать энергию по четырём различным тарифам - например, день/ночь, высокий/низкий спрос - что особенно важно для расчётных систем с дифференцированной стоимостью электроэнергии. Применяется в промышленности, на предприятиях ЖКХ, в офисных зданиях, торгово-логистических комплексах и других местах, где требуется детализированный контроль расхода энергии.

Технические характеристики

• Тип измерения: активная мощность (кВт·ч)
• Класс точности: 1 - соответствует требованиям ГОСТ Р 52320 и МЭК 62053-21, обеспечивает допустимую погрешность +-1%
• Тип прибора: электронный, без движущихся частей, надёжный и долговечный
• Номинальный ток (I_n): 5 А
• Максимальный ток (I_max): 60 А - способен работать при перегрузках до 12-кратного значения номинала
• Рабочая частота: 47,5–52,5 Гц - совместим с сетями стандарта 50 Гц
• Количество тарифов: 4 - можно программировать временные зоны (например, Пик, Полупик, Ночь, Общая)
• Индикация: цифровой ЖК-экран - отображает текущие показания, тарифы, направление потока энергии
• Способ установки: монтаж на DIN-рейку 35 мм - стандартная система для щитов автоматики
• Интерфейсы связи: оптопорт (инфракрасный) и RS-485 - для удалённого сбора данных через SCADA, АСУЭ или смарт-системы

Совместимость и монтаж

Счетчик CE307 R33.145.OA.N 3-фазный многотарифный устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения используются три фазы (L1, L2, L3), нейтраль (N) и заземление (PE). Клеммы рассчитаны на провода сечением до 25 мм2. При подключении соблюдайте полярность и последовательность фаз. Интерфейс RS-485 требует экранированного двужильного кабеля с терминальными резисторами 120 Ом на концах шины. Инфракрасный порт используется для считывания показаний с помощью портативного считывателя - без доступа к сети.

Безопасность и стандарты

Счетчик CE307 R33.145.OA.N 3-фазный многотарифный соответствует российским и международным нормам: ГОСТ Р 52320, ГОСТ Р 52495, МЭК 62053-21. Защита корпуса IP51 - предотвращает попадание пыли и капель воды сверху. Работает при температуре от -40C до +70C. Устройство имеет сертификаты ЕАС и Росстандарта, допущено к применению в России и странах ЕАЭС.

Преимущества

• Высокая точность класса 1 - снижает риск споров по оплате за электроэнергию
• Поддержка 4 тарифов - позволяет гибко управлять затратами на электроэнергию
• RS-485 и оптопорт - обеспечивают два варианта передачи данных, повышают отказоустойчивость системы
• Широкий диапазон токов (5–60 А) - один прибор заменяет несколько моделей, экономит место в щите
• Электронная начинка - не требует обслуживания, не боится вибраций и механических ударов

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, прямых осадков или погружения - не имеет защиты выше IP51
• Не работает с реактивной энергией - для учёта cosφ нужен другой тип прибора
• Требуется внешний источник питания для RS-485 - сам по себе не питает линию связи
• Не поддерживает Wi-Fi, Ethernet или GSM - для удалённого доступа необходимы дополнительные шлюзы
• Не рекомендован для установки вне закрытых помещений без защиты от пыли и влаги

Примеры использования

• На заводе - учёт энергии по тарифам для основного оборудования и вспомогательных цехов
• В жилом доме - распределение платы за свет между квартирами по времени суток
• В торговом центре - анализ потребления в часы пик и ночью для оптимизации освещения и HVAC
• На насосной станции - интеграция в АСУ ТП для автоматической регулировки режимов работы

Практические советы

• Перед установкой проверьте соответствие максимального тока нагрузки (не более 60 А) - превышение выведет прибор из строя
• При использовании RS-485 используйте кабель с медной жилой, сечение не менее 0,5 мм2, и обязательно подключите заземление экрана
• Для программирования тарифов используйте инфракрасный порт с официальным ПО от Энергомера - сторонние программы могут не поддерживать протокол
• При монтаже в щитах с высокими температурами (напр., рядом с тепловыми аппаратами) предусмотрите принудительное охлаждение или теплоизоляцию
• Рекомендуется периодически (раз в год) снимать показания с экрана и сравнивать их с данными с сервера - это поможет выявить возможные сбои в передаче
