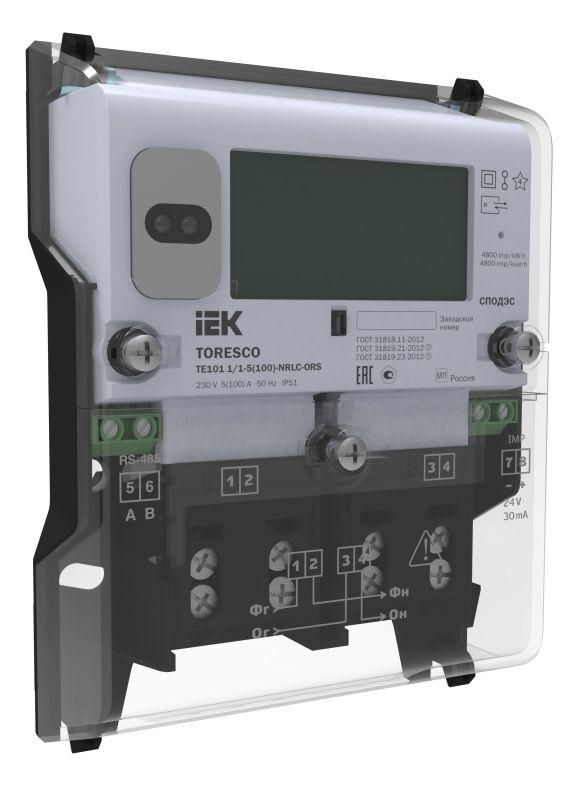

Счетчик TE101 1/1-5(100)-NRLC-ORS TORESCO IEK TR-TE101-100-1-RS

Счетчик электрической энергии TE101 1/1-5(100)-NRLC-ORS от бренда IEK - это однополюсный электронный прибор для двунаправленного учета активной и реактивной энергии в бытовых и промышленных сетях 230 В. Модель входит в серию TORESCO и предназначена для установки в системах автоматизированного контроля и учета электроэнергии (АСКУЭ).

Назначение и область применения

Счетчик электрической энергии TE101 1/1-5(100)-NRLC-ORS используется для точного измерения потребления и выдачи электроэнергии в однофазных двухпроводных цепях. Подходит для установки в жилых домах, офисах, малых производствах и на объектах с возобновляемыми источниками энергии - например, где есть солнечные панели или ветрогенераторы, требующие учета как потребления, так и отпуска энергии в сеть.

Технические характеристики

• Тип: электронный, прямого включения
• Количество фаз: 1-фазный
• Номинальное напряжение: 230 В (фазное и линейное)
• Номинальный ток: 5 А
• Максимальный ток: 100 А (возможно кратковременное превышение)
• Частота сети: 50 Гц
• Класс точности: 1 - соответствует требованиям ГОСТ для коммерческого учета
• Учитываемые виды энергии: активная и реактивная мощность
• Тарификация: многотарифная (до 4 тарифов)
• Интерфейс связи: RS-485 (для передачи данных в АСКУЭ)
• Импульсный выход: электрический, тип D0, 4800 импульсов на 1 кВт·ч
• Индикация: цифровой ЖК-экран
• Срок службы: до 30 лет
• Калибровка: проводится заводом, данные внесены в Российский реестр средств измерений

Совместимость и монтаж

Счетчик TE101 1/1-5(100)-NRLC-ORS устанавливается в щитах с прямым подключением - без трансформаторов тока. Клеммы рассчитаны на медные провода сечением до 25 мм2. Для работы через RS-485 требуется внешний преобразователь в протокол Modbus RTU или аналогичный. Устройство совместимо со всеми популярными системами АСКУЭ, поддерживающими RS-485. Обязательно соблюдать полярность при подключении L и N. Нулевой провод подключается строго к клемме N, указанной на корпусе.

Безопасность и стандарты

Счетчик TE101 1/1-5(100)-NRLC-ORS имеет государственную регистрацию в Российском реестре средств измерений и допущен к использованию внутри страны. Соответствует требованиям ГОСТ Р 52320–2005 и ГОСТ Р 52321–2005. Защита от перегрузок обеспечивается внутренней схемой, но не заменяет внешние устройства защиты (Автоматические выключатели, УЗО).

Преимущества

• Поддерживает двунаправленный учет - важно для пользователей с генерацией энергии
• Высокая точность класса 1 позволяет использовать для коммерческого расчета
• RS-485 и импульсный выход позволяют интегрировать в любую систему сбора данных
• Долгий срок службы (30 лет) снижает затраты на обслуживание
• Цифровая индикация удобна для считывания показаний без доступа к серверу

Ограничения применения

• Не предназначен для трехфазных сетей - нельзя использовать в 380 В системах
• Максимальный ток 100 А - при постоянных нагрузках выше 80 А рекомендуется проверить нагрев клемм
• Не имеет встроенного GSM/Wi-Fi - для удаленного доступа нужен внешний шлюз
• Не защищен от пыли и воды - устанавливается только во внутренних щитах IP54 и выше
• Не работает при температуре ниже –25 C и выше +55 C

Примеры использования

• Жилой дом с фотоэлектрической станцией - учет потребления из сети и продажи избытка
• Производственный участок с частотниками - контроль реактивной мощности для оплаты по тарифу
• Общественное здание с многотарифным графиком - экономия ночью при работе оборудования
• Агрегированный пункт учета в коттеджном поселке - сбор данных через RS-485 в единую систему

Практические советы

• Перед установкой проверьте соответствие максимального тока нагрузки - если средняя нагрузка превышает 60 А, лучше выбрать модель с током 10(100) А или выше
• При подключении RS-485 используйте экранированный кабель с заземлением экрана только на одной стороне (на контроллере)
• Настройка тарифов выполняется через программное обеспечение - не меняйте параметры без знания системы учета
• Проверяйте наличие пломбы и клейма в реестре - без этого счетчик не принимают к коммерческому учету
• Для долговечности избегайте установки рядом с источниками тепла - радиаторы, силовые кабели, контакторы
