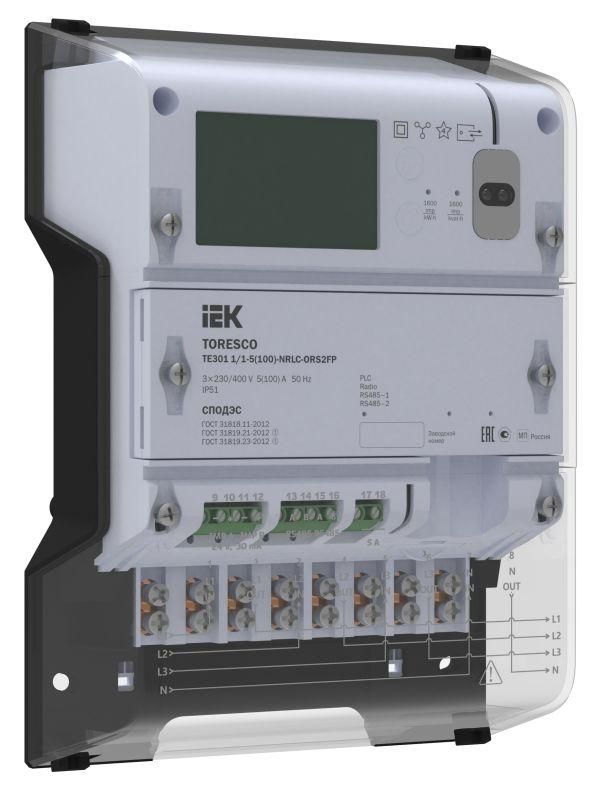

Счетчик TE301 1/1-5(100)-NRLC-ORS2FPG TORESCO IEK TR-TE301-100-1-RS2FPG

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FPG - трёхфазный электронный прибор от бренда IEK, предназначенный для двунаправленного учёта активной и реактивной энергии в сетях 230/400 В. Он подходит для установки в системах автоматизированного контроля и учёта электроэнергии (АСКУЭ), особенно там, где требуется точный расчёт поступления и потребления энергии.

Назначение и область применения

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FPG используется для измерения и регистрации активной и реактивной электроэнергии в обоих направлениях - как потребление, так и поставка. Это важно для объектов с генерацией энергии: солнечные станции, ветрогенераторы, системы с обратной подачей в сеть. Применяется в промышленных и коммунальных сетях, на предприятиях с многоуровневым тарифным учётом, в жилых домах с установленными возобновляемыми источниками энергии.

Технические характеристики

• Тип: Электронный, прямого включения
• Фазность: Трёхфазный, четырёхпроводный
• Номинальное напряжение: 230 В (фазное), 400 В (линейное)
• Номинальный ток: 5 А, максимальный - до 100 А
• Частота сети: 50 Гц
• Класс точности: 1.0 по активной и 1.0 по реактивной энергии
• Тип учёта: Многотарифный (до 4 тарифов)
• Измеряемые величины: Активная и реактивная энергия, мощность
• Интерфейсы связи: RS-485 (два порта)
• Импульсный выход: Электрический, тип D0, 1600 импульсов на 1 кВт·ч
• Индикация: Цифровой ЖК-дисплей
• Срок службы: 30 лет
• Калибровка: Подтверждена, допущен к использованию в России
• Реестр: Внесён в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FPG устанавливается непосредственно в щитовые шкафы без трансформаторов тока благодаря исполнению прямого включения. Для подключения используйте три фазы (L1–L3), ноль (N) и заземление (PE). Кабели должны соответствовать сечению, рассчитанному на ток до 100 А. Разъёмы RS-485 совместимы со всеми устройствами, поддерживающими протокол Modbus RTU. Убедитесь, что провода связи экранированы и заземлены на одном конце для минимизации помех.

Безопасность и стандарты

Счетчик TE301 соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52321-2005 для трёхфазных электросчётчиков. Сертифицирован для работы внутри Российской Федерации. Защита от внешних воздействий обеспечивается конструкцией корпуса IP51 - защищает от пыли и вертикальных капель воды. Нет открытых токоведущих частей при закрытой крышке. Работает в температурном диапазоне от -25C до +55C.

Преимущества

• Двунаправленный учёт позволяет точно регистрировать как потребление, так и выработку энергии - идеально для “умных” сетей и возобновляемых источников.
• Поддержка двух каналов RS-485 даёт возможность подключить несколько приборов в одну сеть или использовать один порт для резервирования.
• Высокая класс точности 1.0 гарантирует минимальную погрешность в учёте - важна для коммерческого расчета.
• Многотарифный режим позволяет оптимизировать расходы по времени суток (например, ночью - ниже тариф).
• Долгий срок службы (30 лет) снижает затраты на замену оборудования.

Ограничения применения

• Не предназначен для установки вне помещений без защиты от осадков и перепадов температур - требует монтажа в закрытый шкаф.
• Не имеет встроенного GSM/Radio/PLC - эти функции указаны в описании производителя, но в данном артикуле реализованы только через RS-485; для удалённой передачи данных нужен внешний модуль.
• Максимальный ток 100 А - не подходит для крупных промышленных объектов с нагрузкой выше этого значения без использования трансформаторов тока.
• Не поддерживает Wi-Fi или Ethernet - все данные передаются только через RS-485.

Примеры использования

• Солнечная электростанция на крыше офисного здания - счётчик фиксирует, сколько энергии потреблено из сети и сколько отправлено обратно.
• Производственный цех с несколькими линиями - каждый участок подключен к одному TE301 для внутреннего тарифного учета.
• Жилой комплекс с тепловыми насосами и фотоэлементами - учёт по тарифам день/ночь и продажа избытка в сеть.
• Объекты с автономным питанием - когда есть дизель-генератор и солнечные панели, и необходимо контролировать потоки между источниками и нагрузкой.

Практические советы

• Перед установкой проверьте соответствие напряжения сети 230/400 В - неверное подключение повредит счётчик.
• При подключении RS-485 соблюдайте полярность A/B - перепутанные провода не работают даже при правильном питании.
• Для долгой работы рекомендуется периодически считывать показания через программное обеспечение - это помогает выявить отклонения раньше, чем они станут проблемой.
• Если планируете масштабирование - выбирайте модели с двумя RS-485, чтобы не менять оборудование при расширении сети.
• Убедитесь, что ваша система АСКУЭ поддерживает протокол Modbus RTU - иначе данные не будут приниматься.
